1 靜電放電抗擾度試驗



1.1不接地設備的試驗方法


                      [page]

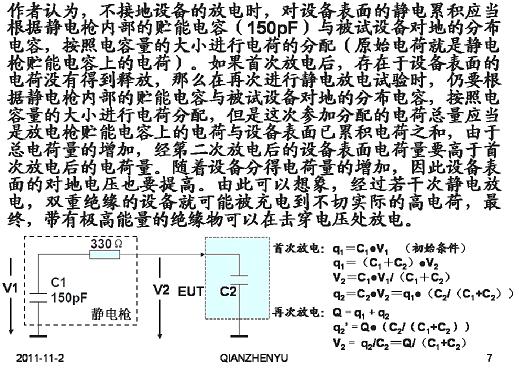

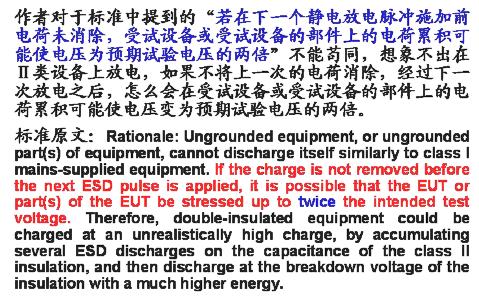

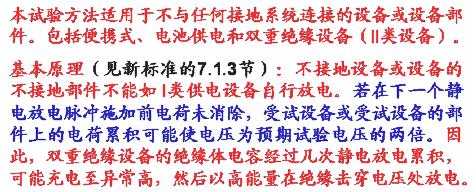

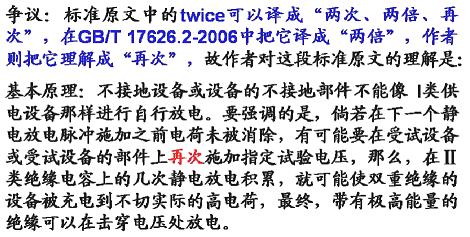

關於不接地設備的試驗配置，新版標準與舊版標準的配置是相同的。關鍵是在單次放電時（無論是空氣的，還是接觸的），試品上的電荷應當在每次施加靜電放電脈衝之前先行釋放（釋放掉在需要施加靜電放電的金屬點或金屬部位上的電荷）。

可以采用的方法之一是，使用類似於水平耦合板和垂直耦合板上釋放電荷的方法，即通過帶有470K瀉放電阻的電纜進行放電的方法。若功能允許，在靜電放電試驗時可以保留帶瀉放電阻的電纜安裝。在放電電纜中，一個電阻要盡可能地靠近EUT上的試驗點
，最好小於20mm
；另一個電阻接在電纜線的末端附近

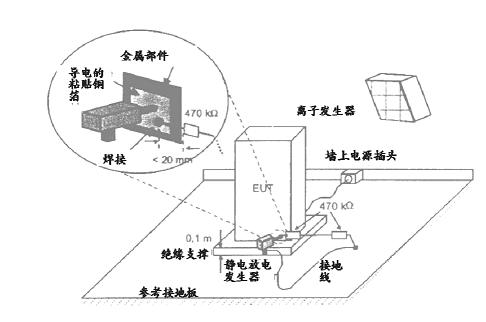

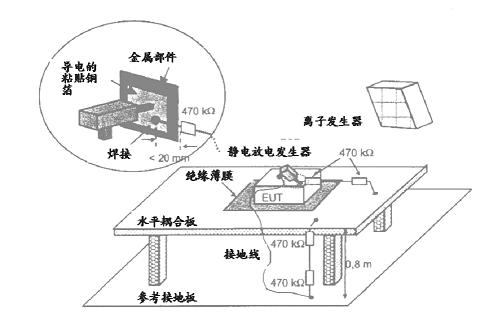

，與水平耦合板（對台式設備）或參考接地板（對地麵設備）相連。詳見以下兩圖。




對(dui)於(yu)因(yin)為(wei)帶(dai)瀉(xie)放(fang)電(dian)阻(zu)的(de)電(dian)纜(lan)的(de)存(cun)在(zai)，有(you)可(ke)能(neng)會(hui)影(ying)響(xiang)某(mou)些(xie)設(she)備(bei)試(shi)驗(yan)結(jie)果(guo)的(de)話(hua)

，則(ze)在(zai)試(shi)驗(yan)期(qi)間(jian)可(ke)先(xian)卸(xie)掉(diao)電(dian)纜(lan)，再(zai)做(zuo)試(shi)驗(yan)。試(shi)驗(yan)結(jie)束(shu)後(hou)，把(ba)電(dian)纜(lan)再(zai)裝(zhuang)上(shang)去(qu)
，以(yi)便(bian)在(zai)兩(liang)次(ci)連(lian)續(xu)放(fang)電(dian)之(zhi)間(jian)，讓(rang)電(dian)荷(he)有(you)足(zu)夠(gou)衰(shuai)減(jian)。

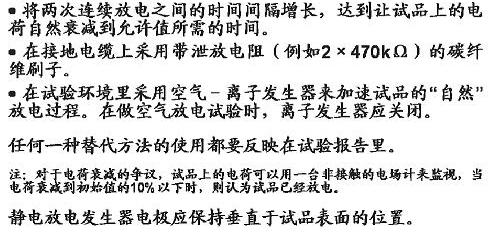

作為替代，可采用下述方案：

                    [page]
對試品的直接放電

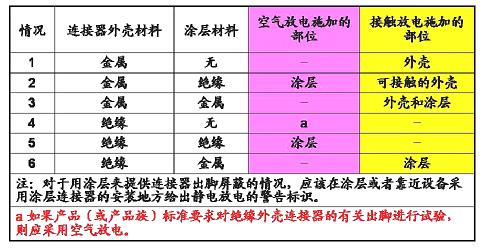

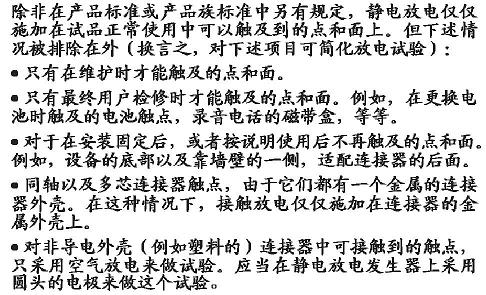

通常要考慮六種情況（根據連接器的外殼材料是金屬的
，還是非金屬的，外殼表麵有沒有塗層，來決定采用空氣放電還是接觸放電
，以及放電部位）：

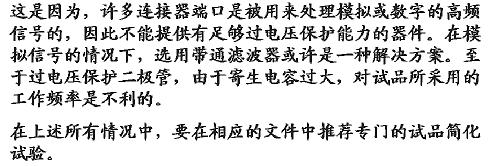

對於那些對靜電放電敏感的連接器的觸點或其他可觸及部分
，例如測量、接收或其他通信功能的射頻出入端，由於功能的原因，應采用靜電放電的警告標識。


對水平耦合板的放電

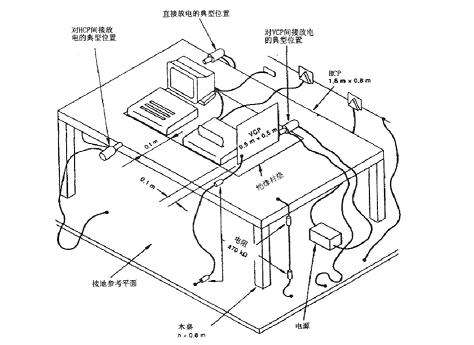

對水平耦合板的放電
，要在水平方向來對水平耦合板的邊進行。

在朝對EUT每一個單元（若適用）的中心點，且與EUT前端相距0,1m處的水平耦合板前緣處
，以最敏感的極性
，至少做10次(ci)單(dan)次(ci)放(fang)電(dian)。放(fang)電(dian)時(shi)，放(fang)電(dian)電(dian)極(ji)的(de)長(chang)軸(zhou)要(yao)處(chu)在(zai)水(shui)平(ping)耦(ou)合(he)板(ban)的(de)平(ping)麵(mian)裏(li)
，且(qie)垂(chui)直(zhi)於(yu)它(ta)的(de)前(qian)緣(yuan)，放(fang)電(dian)電(dian)極(ji)要(yao)與(yu)水(shui)平(ping)耦(ou)合(he)板(ban)的(de)邊(bian)緣(yuan)相(xiang)接(jie)觸(chu)。詳(xiang)見(jian)下(xia)圖(tu)所(suo)示(shi)：


另外
，要考慮對EUT所有暴露麵做這個試驗。
