與485類似，CAN-bus也是以總線的方式進行通信的，所有的CAN節點都掛在一對差分線上。但CAN總線中的節點不存在主從的概念

，當節點有數據需要上傳時可自主、即時發送
，先進的仲裁機製保證數據不會衝突。

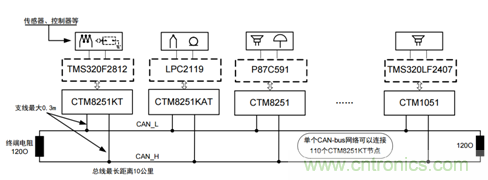

圖1 CAN總線通信方式





對比標準的通信七層模型，CAN總線大體可分為物理層、鏈路層、應用層。對鏈路層的解析就能得到節點ID號。若對一個“未加密”CAN總線做鏈路層的解析
，使用CAN總線接口卡（也稱CAN盒）即可。這類工具能將CAN通訊轉換為USB、PCI等通信方式，一般配合電腦使用。若要對CAN總線做全麵的分析，則需要專業的總線分析儀。CANScope是集CAN節點測試與標定、CAN總線故障診斷與解決的綜合儀器。

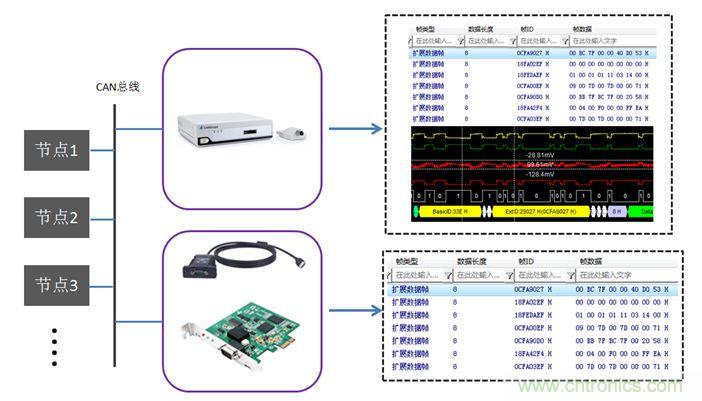

圖2 CAN總線抓包工具及方法





以上提到的總線協議分析是在總線節點少、節點ID已知的前提下進行的。當麵對一個協議未知且節點數多
、節點ID未知網絡時，首先要做的是分別摘取各路CAN中報文、辨識各節點ID。

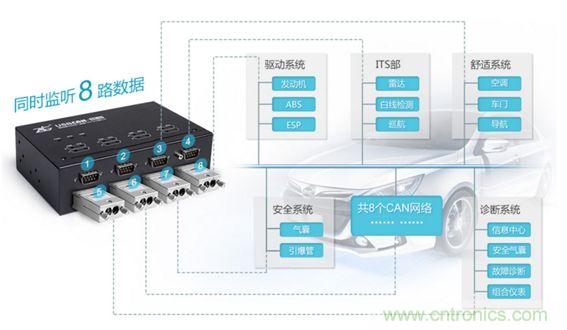

圖3 數據分離、摘取



ruojiangmeigejiediandanduquchuzuoceshi
，zebiranpohuaiyuanyoutongxinguize。ruhezaibupohuaiyuanyoutongxindejichushanggaoqingchuyigemoshengdeshoufaxieyine？suoweigongyushanqishi，bixianliqiqi。ninxuyaoyigenengtongshishoufa、轉送多路CAN數據的CAN卡，USBCAN-8E-U正是為這種應用而生。





圖4 USBCAN-8E-U



USBCAN-8E-U集成8路CAN-bus接口，各通道間可做路由（轉發）功能。在識別節點ID時，可以將節點同時接到8個CAN接口上，然後設置8路CAN間通信自由轉發，保證原有網絡通信規則不受破壞。強大的上位機軟件將每個通道發送
、接收的CAN報文按通道分開顯示，數據分析一目了然。

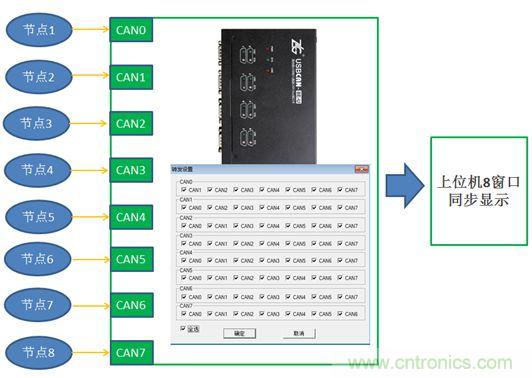

圖5 多節點CAN網絡分析



對於此類問題您是如何解決的呢？不妨在留言區分享給我們！
