根gen據ju電dian磁ci波bo理li論lun
，電dian磁ci波bo無wu法fa穿chuan過guo直zhi徑jing比bi波bo長chang小xiao的de金jin屬shu孔kong。但dan是shi也ye許xu是shi因yin為wei理li論lun中zhong假jia設she的de金jin屬shu是shi沒mei有you電dian阻zu的de導dao體ti，而er實shi際ji金jin屬shu並bing非fei這zhe麼me優you良liang的de導dao體ti；而且微波爐產生的微波功率巨大（數百瓦量級），所以總有一些泄露出來。



最(zui)近(jin)看(kan)到(dao)一(yi)篇(pian)文(wen)章(zhang)，講(jiang)如(ru)何(he)製(zhi)作(zuo)一(yi)個(ge)簡(jian)易(yi)的(de)微(wei)波(bo)接(jie)收(shou)器(qi)來(lai)探(tan)測(ce)這(zhe)些(xie)泄(xie)露(lu)的(de)電(dian)磁(ci)波(bo)。裝(zhuang)置(zhi)非(fei)常(chang)簡(jian)單(dan)但(dan)是(shi)可(ke)以(yi)體(ti)現(xian)很(hen)多(duo)物(wu)理(li)含(han)義(yi)

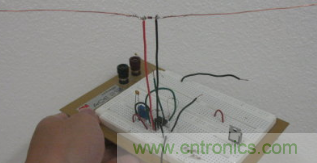

，於(yu)是(shi)我(wo)也(ye)做(zuo)了(le)一(yi)個(ge)（如下圖）。





接收裝置是一個簡單的偶極天線。偶極天線的中間有一個高頻二極管（1n4148）起到整流作用，即把接收到微波頻率信號轉換成準直流。再送到一個運放組成的電壓放大（~100倍），然後用萬用表讀出直流電壓值。注意我們把它轉換成直流的原因是因為如果要直接記錄微波頻段的信號，需要非常昂貴的儀器。

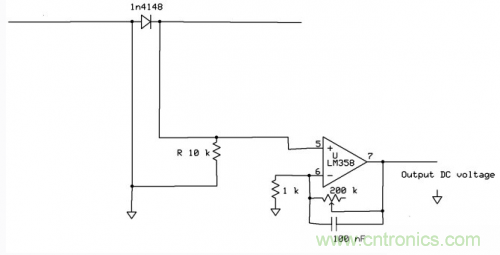

電路如下圖。





DC的輸出電壓還可以用LM358上的另一個運放在進行一次放大。圖中的100nF電容起到對整流後的電信號進一步濾波的作用。



這樣就大功告成啦！我們可以把它放到微波爐附近來探測泄露出來的微波強度。



微波爐未開之前：

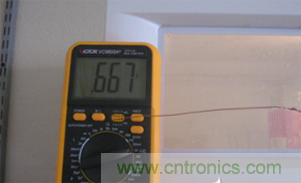

微波爐啟動之後（注意微波爐裏應放入一杯水吸收微波，防止燒壞微波驢）：





打da手shou機ji產chan生sheng的de電dian磁ci波bo也ye能neng被bei這zhe個ge裝zhuang置zhi探tan測ce到dao。不bu過guo手shou機ji輻fu射she產chan生sheng的de效xiao果guo遠yuan遠yuan小xiao於yu微wei波bo爐lu泄xie露lu的de電dian磁ci波bo的de效xiao果guo。我wo們men平ping時shi都dou非fei常chang提ti防fang手shou機ji的de輻fu射she，可ke見jian微wei波bo爐lu才cai是shi更geng應ying該gai值zhi得de注zhu意yi的de微wei波bo輻fu射she源yuan。
