大多數數模轉換器(DAC)采用固定的正基準電壓工作
，輸出電壓或電流與基準電壓和設定的數字碼的乘積成比例。而對於所謂的乘法數模轉換器(MDAC)，情況並非如此
，其基準電壓可以變化，變化範圍通常是±10V。因此，通過基準電壓和數字碼可以影響模擬輸出（在這兩種情況下都是動態的）。





借助相應的接線，模塊可以輸出放大
、衰減或反轉的信號（相對於基準信號而言）。因此，其應用領域包括波形發生器、可編程濾波器和PGA（可編程增益放大器），以及其他必須調整失調或增益的很多應用。

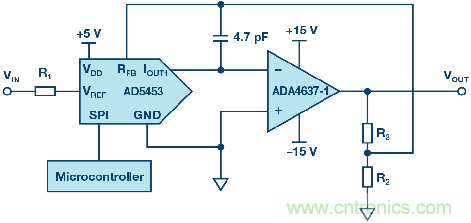

圖1. 具有可變增益的電路(PGA)



圖1顯示了一個帶下遊放大器的14位MDAC AD5453
，放大器可根據DAC的編程數字碼放大或削弱信號。





該電路的輸出電壓(VOUT)計算如下：





除了增益和DAC的設定數字碼D之外

，輸出電壓還受運算放大器電源電壓的影響或限製。在所示情況下， ADA4637-1 放大器的電源電壓為±15 V電壓，應輸出±12V的最大電壓，因此其控製範圍足夠大。增益由電阻R2和R3確定：





所有電阻（R1至R3）應具有相同的電阻溫度係數(TCR)，但不一定要與DAC內部電阻的TCR相同。電阻R1用於根據R2和R3及以下關係調整DAC內部電阻(RFB)：





選擇電阻時，必須確保運算放大器在最大輸入電壓時仍處於工作範圍內（DAC可以在VREF下處理±10 V）。還應注意，放大器的輸入偏置電流(IBIAS)會被電阻(RFB + R2 || R3)放大，這對失調電壓有相當大的影響。選擇具有超低輸入偏置電流和超低輸入失調電壓（依據數據手冊）的運算放大器ADA4637-1正是基於這個原因。為了防止閉環控製係統不穩定或所謂的響鈴振蕩，在IOUT和RFB之間插入4.7 pF 電容；特別推薦將這一做法用於快速放大器。



如ru前qian所suo述shu
，放fang大da器qi的de失shi調tiao電dian壓ya會hui被bei閉bi環huan增zeng益yi放fang大da。當dang設she置zhi增zeng益yi的de外wai部bu電dian阻zu發fa生sheng改gai變bian，變bian化hua值zhi對dui應ying於yu數shu字zi步bu長chang時shi，此ci值zhi會hui增zeng加jia到dao期qi望wang值zhi上shang，產chan生sheng微wei分fen非fei線xian性xing誤wu差cha。如ru果guo它ta足zu夠gou大da
，可ke能neng會hui導dao致zhiDAC行為非單調。為避免這種效應，有必要選擇低失調電壓和低輸入偏置電流的放大器。



相比其他電路的優勢



原則上，如果允許使用外部基準電壓源


，那麼也可以使用標準DAC
，不過標準DAC與MDAC之間有一些重大區別。標準DAC的基準輸入隻能處理幅度有限的單極性電壓。除幅度外，基準輸入帶寬也非常有限。這在數據手冊中用乘法帶寬值表示。以AD5664 16位DAC為例，該值為340 kHz。乘法DAC的基準輸入可以使用雙極性電壓，其也可以高於電源電壓。帶寬同樣高得多——AD5453的典型帶寬為12 MHz。





乘法數模轉換器的使用不是那麼廣泛
，但其提供了許多可能性。除了高帶寬的自製PGA以外，移動應用也是非常合適的應用，因為其功耗要求低於50 μW。
