七招教你輕鬆改善電感線圈Q值
發布時間:2018-07-19 責任編輯:wenwei

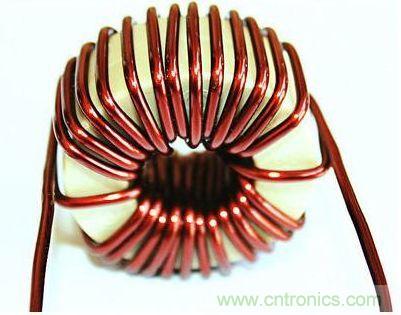

【導讀】Q值是衡量電感器件的主要參數。是指電感器在某一頻率的交流電壓下工作時,所呈現的感抗與其等效損耗電阻之比。電感器的Q值越高,其損耗越小,效率越高。
品質因數Q是反映線圈質量的重要參數,提高線圈的Q值,可以說是繞製線圈要注意的重點之一。

那麼,如何提高繞製線圈的Q值呢,下麵介紹具體的方法:
1、根據工作頻率,選用線圈的導線
工作於低頻段的電感線圈,一般采用漆包線等帶絕緣的導線繞製。工作頻率高於幾萬赫,而低於2MHz的電路中,采用多股絕緣的導線繞製線圈,這樣,可有效地增加導體的表麵積,從而可以克服集膚效應的影響,使Q值比相同截麵積的單根導線繞製的線圈高30%-50%。
在頻率高於2MHz的電路中,電感線圈應采用單根粗導線繞製,導線的直徑一般為0.3mm-1.5mm。采用間繞的電感線圈,常用鍍銀銅線繞製,以增加導線表麵的導電性。
這時不宜選用多股導線繞製,因為多股絕緣線在頻率很高時,線圈絕緣介質將引起額外的損耗,其效果反不如單根導線好。
2、選用優質的線圈骨架,減少介質損耗
在頻率較高的場合,如短波波段,因為普通的線圈骨架,其介質損耗顯著增加,因此,應選用高頻介質材料,如高頻瓷、聚四氟乙烯、聚苯乙烯等作為骨架,並采用間繞法繞製。
3、選擇合理的線圈尺寸
選擇合理的線圈尺寸,可以減少損耗外徑一定的單層線圈(φ20mm-30mm),當繞組長度 L與外徑 D的比值 L/D=0.7時,其損耗最小;外徑一定的多層線圈L/ D=0.2-0.5,用t/D=0.25-0.1時,其損耗最小。
繞組厚度t、繞組長度L和外徑D之間滿足3t+2L=D的情況下,損耗也最小。采用屏蔽罩的線圈,其L/D=0.8-1.2時最佳。
4、選定合理屏蔽罩的直徑
用屏蔽罩,會增加線圈的損耗,使Q值降低,因此屏蔽罩的尺寸不宜過小。然而屏蔽罩的尺寸過大,會增大體積,因而要選定合理屏蔽罩的直徑尺寸。
當屏蔽罩直徑Ds與線圈直徑 D之比滿足如下數值即 Ds/D=1.6-2.5時,Q值降低不大於10%。
5、采用磁芯可使線圈圈數顯著減少
線圈中采用磁芯,減少了線圈的圈數,不僅減小線圈的電阻值,有利Q值的提高,而且縮小了線圈的體積。
6、線圈直徑適當選大些
線圈直徑適當選大些,,利於減小損耗在可能的條件下,線圈直徑選得大一些,體積增大了一些,有利於減小線圈的損耗。
一般接收機,單層線圈直徑取12mm-30mm;多層線圈取6mm-13mm,但從體積考慮,也不宜超過20mm-25mm的範圍。
7、減小繞製線圈的分布電容
盡量采用無骨架方式繞製線圈,或者繞製在凸筋式骨架上的線圈,能減小分布電容15%-20%;分段繞法能減小多層線圈的分布電容的1/3~l/2。
對於多層線圈來說,直徑D越小,繞組長度L越小或繞組厚度t越大,則分布電容越小。應當指出的是:經過漫漬和封塗後的線圈,其分布電容將增大20%-30%。
總之,繞製線圈,始終把提高Q值,降低損耗,作為考慮的重點。
