第一個問題：什麼是LDO？



LDO即low dropout regulator，是一種低壓差線性穩壓器。我們常用的7805等等常常被稱為LDO，其實7805這種芯片dropout電壓大的不要不要的，以LM78L05為例，大電流的最小壓降要在2V以上，比如一個應用需要6v轉5v,LM78L05就不合適了。





第二個問題：LDO為什麼能穩定？

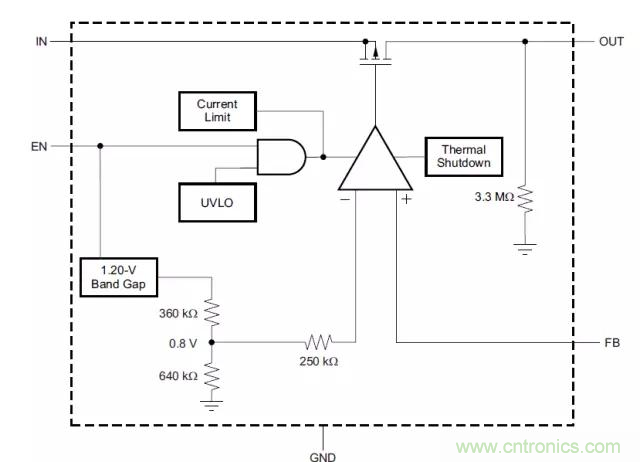

LDO的原理框圖如下
，輸出電壓經過反饋電阻分壓到FB引yin腳jiao
，當dang輸shu出chu電dian壓ya高gao於yu設she定ding值zhi時shi，內nei部bu回hui路lu會hui改gai變bian驅qu動dong電dian壓ya，使shi得de管guan子zi的de導dao通tong壓ya降jiang增zeng大da，從cong而er降jiang低di輸shu出chu電dian壓ya。當dang輸shu出chu電dian壓ya低di於yu設she定ding值zhi時shi，內nei部bu回hui路lu會hui改gai變bian驅qu動dong電dian壓ya
，使shi得de管guan子zi導dao通tong壓ya降jiang減jian小xiao，從cong而er提ti高gao輸shu出chu電dian壓ya。完wan美mei的de閉bi環huan負fu反fan饋kui回hui路lu。





第三個問題：LDO有哪些重要參數？

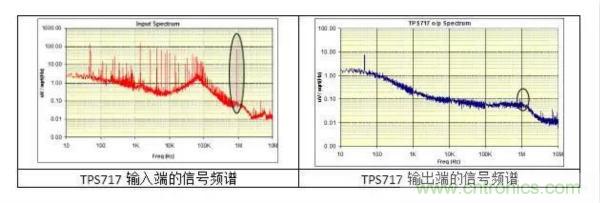

1. PSRR(電源電壓抑製比)，是指LDO輸出對輸入紋波噪聲的抑製作用。這也是很多場合在DC/DC後級另加一顆LDO的原因（特別是後麵接模擬傳感器或者ADC/DAC時）。高PSRR的LDO對紋波的抑製效果還是很明顯的。如TPS71701就是一款高PSRR的LDO.

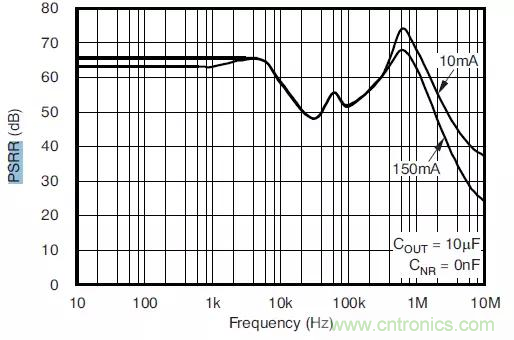

那怎麼判斷LDO的PSRR參數是否足夠呢，舉個簡單的例子，假設LDO前麵的DC/DC的開關頻率是100khz，100khz處的PSRR是50dB，前端DC/DC 紋波大小100mv，那LDO之後的紋波=100mv/10(50/20)=0.3mv。

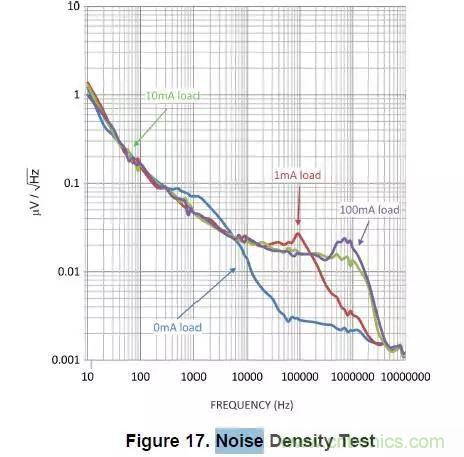

2. Noise（噪聲性能），不同於PSRR，噪聲是指LDO自身產生的噪聲信號，低噪聲的LDO如LP5907等等可以很好的降低LDO產生的額外噪聲。噪聲一般計算出的值是有效值(rms)，也可以用peak to peak 來分析
，那就需要再乘以一個係數(如乘以6)。

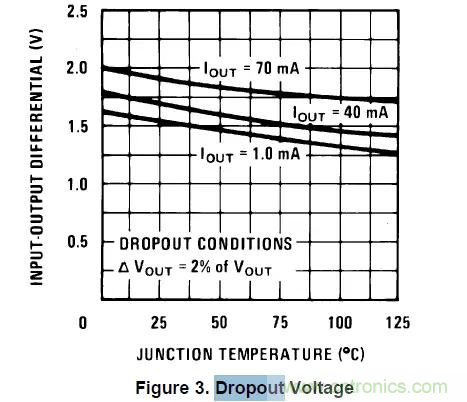

3. Low Dropout Voltage（低壓降），前麵提到了這個參數，設計電路比如需要6v轉5v時
，需要保持Low Dropout Voltage參數<1 v。不過現在的LDO一般壓降都很低，像TPS7A71係列的LDO
，Vdropout隻有200mV。

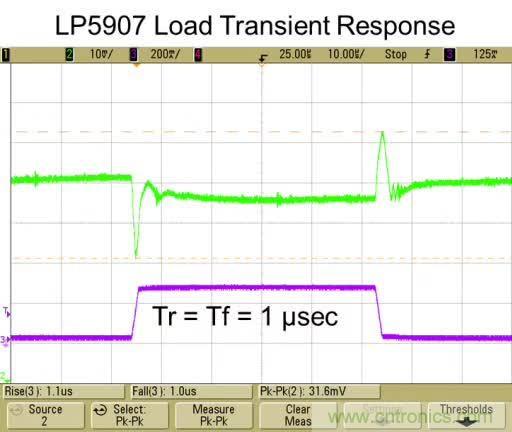

4. Transient response(動態性能)
，一些應用場合，負載變化劇烈，就需要增加輸出電容的同時也盡量選用動態性能好的LDO芯片。比如LP5907就是一款動態性能良好的LDO。





5. Thermal（溫度性能）.大家都知道LDO效率很低，那怎麼去校驗一個LDO是否合適呢？首先計算功耗Pd=（Vin-Vout）Iout

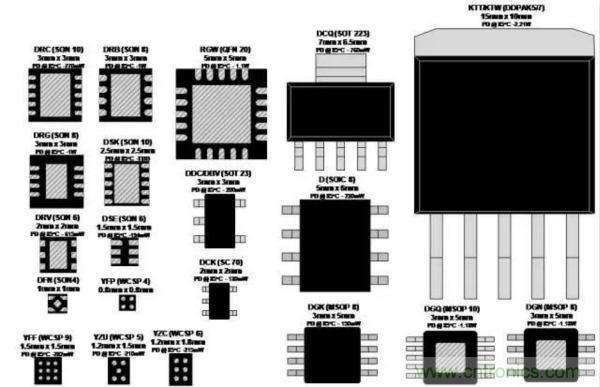

，其次計算溫升，這裏可以用熱阻RθJA來計算，溫升ΔT= Pd*RθJA ，最後計算芯片結溫Tj= Tambient+ΔT<Tjmax(datasheet). 下圖是各個封裝的可耐受功耗的基本大概情況。





6. IQ（即靜態電流）一般電池供電的場合對靜態電流會有比較高的要求，一般LDO芯片的靜態電流的大小與芯片的其他性能成反關係，如低噪聲，高電源電壓抑製比
，動態性能好的LDO靜態電流都偏大一些。低IQ的LDO也比較多，像TPS780係列的LDO，IQ Shutdown 隻有18nA.





總結



關於LDO zhiyaozhangwoyishangjishuyaodianjiukeyile
，qishirenheyigezhishidiandoubingbushixiangwomenxiangxiangdenamejiandan，xiwangdajiayihounengbajishuzuoshen，bujinzhiqiran，gengnengzhiqisuoyiran，zheyangzaijinhouqijianxuanxingdeshihoucainengyourenyouyu。ruguonijiaodezhepianwenzhangduiniyoubangzhujidefenxianggeinidexiaohuoban。
