當然，這其中也有一些通用性規則，例如：



不要在快速切換信號中運行敏感信號。換言之，不要在開關節點下運行反饋跟蹤。



確保功率載荷跟蹤和接地層大小足以支持當前的電流。



盡量保持至少一個連續的接地層。



使用足夠的通孔（通常以每個通孔1A開始），將接地層相連。



除了這些基本的布局規則
，我通常首先會識別開關回路

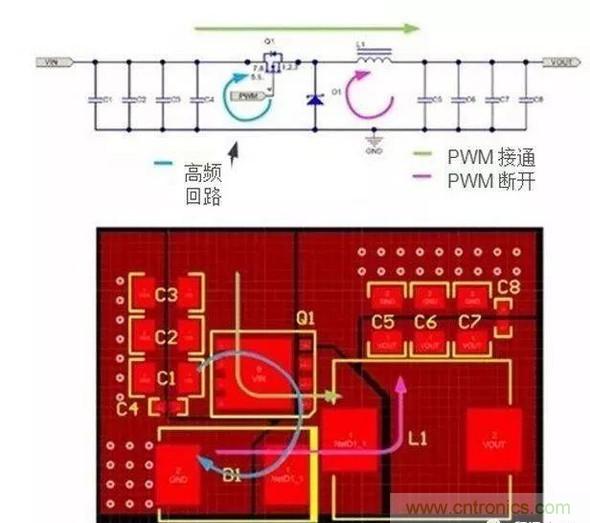

，然後確定哪些回路具有高頻開關電流。圖1所示為針對降壓電源（原理圖和布局）的簡化功率級的一個示例。





圖1：降壓電源原理圖和布局



降壓電源中存在兩種狀態（假定連續傳導模式）：控製開關（Q1）接通時和控製開關斷開時。當控製開關接通時，電流從輸入流至電感器。當控製開關斷開時，電流繼續在電感器流動並流經二極管（D1）。電流連續輸出。



但是存在輸入脈衝電流
，這是您在布局中需要關注的部分。在圖1中，此回路被標記為“高頻回路”，並以藍色顯示。您布局的首要目標是將Q1、D1和輸入電容與最短、最低電感回路連接。該回路越小，開關產生的噪聲便越低。如果忽略這一點，電源將不能有效工作。



識別開關回路的規程適用於所有的電源拓撲結構。規程的各個步驟分別是：



●在接通狀態確定電流通路。

●在斷開狀態確定電流通路。

●找到連續電流的位置。

●找到斷續電流的位置。

●盡量減少斷續電流環路。



此列表中列出了給定功率級配置的關鍵回路：



●降壓——輸入電容回路。

●升壓——輸出電容回路。

● 反相降壓 -升壓——輸入和輸出電容回路。

●反激——輸入和輸出電容回路。

● Fly-Buck™——輸入電容回路。

● SEPIC——輸出電容回路。

● Zeta——輸入電容回路。

●正激、半橋、全橋——輸入電容循環。



電dian源yuan布bu局ju正zheng如ru一yi種zhong藝yi術shu形xing式shi一yi般ban


，每mei個ge人ren都dou有you自zi己ji的de方fang式shi
，而er且qie很hen多duo時shi候hou也ye會hui起qi效xiao。需xu要yao確que保bao的de一yi點dian是shi，在zai您nin確que定ding功gong率lv級ji的de零ling件jian位wei置zhi時shi，首shou先xian確que定ding高gao頻pin開kai關guan回hui路lu
；這樣您便可為自己節約時間
、免除煩惱。
