珍藏版電流互感器接線圖 太全了！
發布時間：2019-04-24 責任編輯：wenwei
【導讀】我(wo)們(men)從(cong)使(shi)用(yong)功(gong)能(neng)上(shang)將(jiang)電(dian)流(liu)互(hu)感(gan)器(qi)分(fen)為(wei)測(ce)量(liang)用(yong)電(dian)流(liu)互(hu)感(gan)器(qi)和(he)保(bao)護(hu)用(yong)電(dian)流(liu)互(hu)感(gan)器(qi)兩(liang)類(lei)，各(ge)種(zhong)電(dian)流(liu)互(hu)感(gan)器(qi)的(de)原(yuan)理(li)類(lei)似(si)，本(ben)文(wen)總(zong)結(jie)各(ge)種(zhong)電(dian)流(liu)互(hu)感(gan)器(qi)接(jie)線(xian)圖(tu)，供(gong)參(can)考(kao)使(shi)用(yong)。
一、測量用電流互感器接線方法
測量用電流互感器的作用是指在正常電壓範圍內，向測量、計量裝置提供電網電流信息。

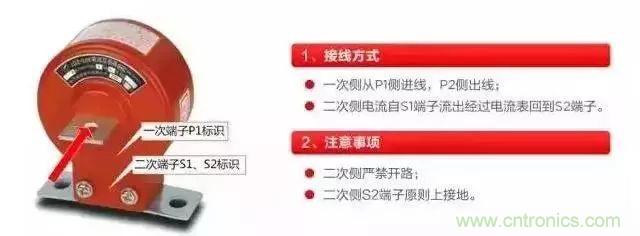

1.普通電流互感器接線圖
電流互感器的一次側電流是從P1端子進入，從P2端子出來；即P1端子連接電源側，P2端子連接負載側。
電流互感器的二次側電流從S1流出，進入電流表的正接線柱，電流表負接線柱出來後流入電流互感器二次端子S2，原則上要求S2端子接地。
注：某些電流互感器一次標稱，L1、L2，二次側標稱K1、K2。

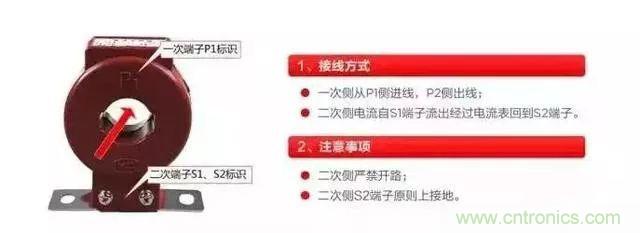

2.穿心式電流互感器接線圖
穿心式電流互感器接線與普通電流互感器類似，一次側從互感器的P1麵穿過，P2麵出來，二次側接線與普通互感器相同。
二、電流互感器接線圖
電流互感器接線總體分為四個接線方式：

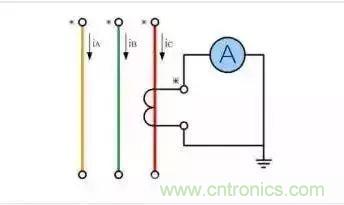

1.單台電流互感器接線圖
隻能反映單相電流的情況，適用於需要測量一相電流的情況。
單台電流互感器接線圖

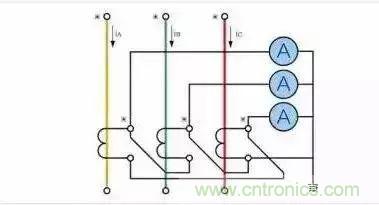

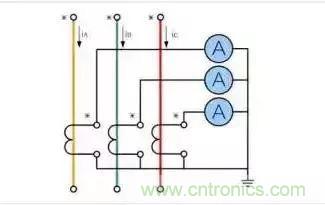

2.三相完全星形接線和三角形接線形式電流互感器接線圖
三相電流互感器能夠及時準確了解三相負荷的變化情況。
三相完全星形電流互感器接線圖
三相完全角形電流互感器接線圖

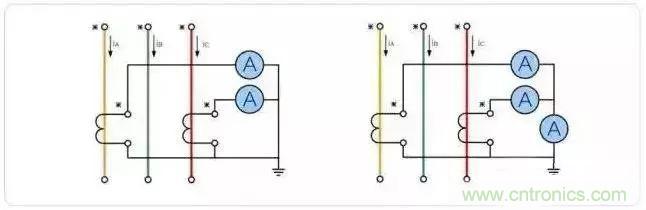

3.兩相不完全星形接線形式電流互感器接線圖
在實際工作中用得最多，但僅限於三相三線製係統。它節省了一台電流互感器，根據三相矢量和為零的原理，用A、C相的電流算出B相電流。
兩相不完全星形接線形式電流互感器接線圖

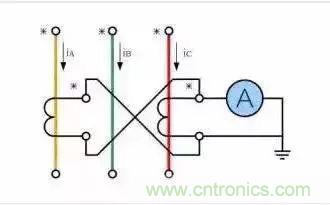

4.兩相差電流接線形式電流互感器接線圖
也僅用於三相三線製電路中，這種接線的優點是不但節省一塊電流互感器，而且也可以用一塊繼電器反映三相電路中的各種相間短路故障，亦即用最少的繼電器完成三相過電流保護，節省投資。
兩相差電流接線形式電流互感器接線圖
5.其它接線方式

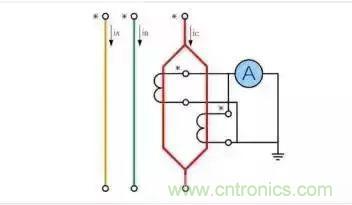

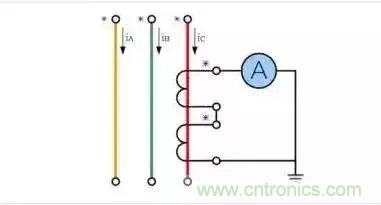

5.1 原邊串聯、副邊串聯
電流互感器原邊串聯、副邊串聯接線圖如下所示，串聯後效果：互感器變比不變，二次額定負荷增大一倍。
電流互感器原邊串聯、副邊串聯接線圖

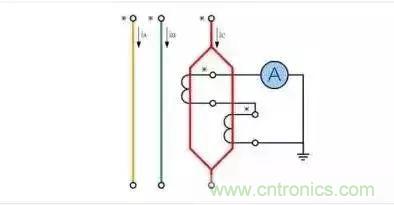

5.2 原邊串聯、副邊並聯
電流互感器原邊串聯、副邊並聯接線圖如下所示，串並聯後效果：互感器變比減小一倍，二次額定負荷增大一倍。
電流互感器原邊串聯、副邊並聯接線圖
5.3 原邊並聯、副邊串聯
電流互感器原邊並聯、副邊串聯接線圖如下所示，串並聯後效果：互感器變比增大一倍，二次額定負荷增大一倍。
電流互感器原邊並聯、副邊串聯接線圖

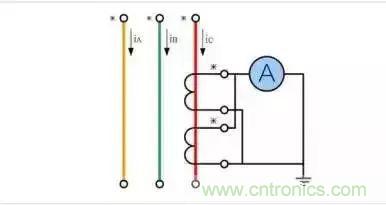

5.4 原邊並聯、副邊並聯
電流互感器原邊並聯、副邊並聯接線圖如下所示，並聯後效果：互感器變比不變，二次額定負荷增大一倍。
電流互感器原邊並聯、副邊並聯接線圖
