在(zai)這(zhe)首(shou)篇(pian)博(bo)客(ke)中(zhong)，我(wo)們(men)將(jiang)專(zhuan)門(men)談(tan)談(tan)如(ru)何(he)診(zhen)斷(duan)並(bing)聯(lian)電(dian)阻(zu)連(lian)接(jie)誤(wu)差(cha)。這(zhe)是(shi)迄(qi)今(jin)客(ke)戶(hu)在(zai)使(shi)用(yong)電(dian)流(liu)檢(jian)測(ce)放(fang)大(da)器(qi)時(shi)最(zui)常(chang)見(jian)的(de)問(wen)題(ti)
，所(suo)以(yi)今(jin)天(tian)我(wo)們(men)將(jiang)弄(nong)清(qing)楚(chu)如(ru)何(he)快(kuai)速(su)、準確地調試這些測量誤差。



要記住的一個重要因素是，電流檢測放大器實際上是在檢測其差分輸入端的電壓電位
，並且精確地放大了電壓，而不是電流
；因此，電流是間接測量的。利用測量的輸出電壓、放大器增益
、參考電壓和並聯電阻的值，可以計算出流過並聯電阻器的電流：





以下幾點及下麵的決策樹圖(Decision Tree Figure)和調試表(Debug Table)可用於診斷任何電流檢測放大器電路的分流測量誤差。



● 電流檢測放大器是電壓放大器

● 在放大器輸入引腳處直接測量電壓。結果可以不同於在電阻器兩端測量的結果

● 放大器輸出應是直接測得的輸入端電壓(VShunt)乘以放大器增益

● 多數問題被證明與分流和並聯有關

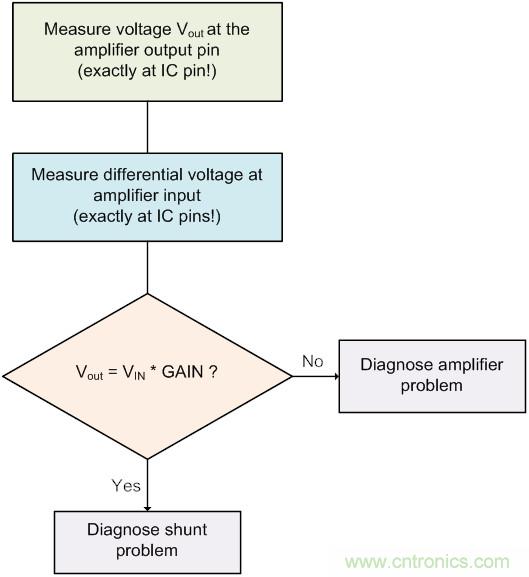

分流測量誤差診斷決策樹



tongguoshiyongxiamiandefenliuceliangtiaoshibiao

，womenkelejiedao，zhijiezaifangdaqishuruyinjiaoceliangdedianyayuzhijiezaibingliandianzuliangduanceliangdedianyabutong，xiangchadeliangzuyizaochengbukejieshoudewucha。huanjuhuashuo，fangdaqijingquedifangdalecuowudedianya！由於不良的PCB布板和並聯連接，輸出端的最終誤差可能很容易達到10%到15%或更多。NCS21xR將精確放大直接在輸入引腳測得的電壓。



當您的電流檢測放大器沒有提供預期的輸出電壓時，請使用本博客所述的簡單方法調試您的並聯連接-這將減少調試時間，並幫助您在幾分鍾內而不是數小時發現問題。

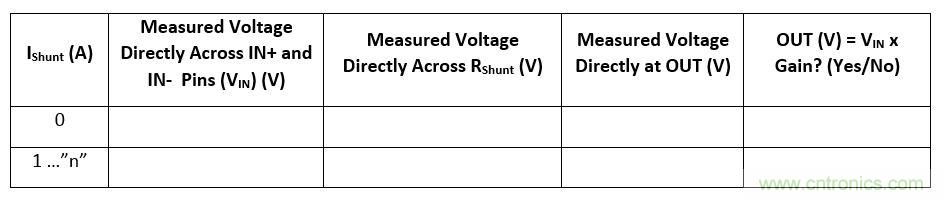

分流測量調試表示例
