一 有規律的單支信號



有規律的單支信號，大部分都是時鍾信號。因為時鍾是一個穩定的單一頻率信號
，所以在頻率上呈現為一根根的單支，且DB也不會太低，大多數時鍾超標的同時
，它的倍頻也會呈現相應的狀態。

因此
，在分析數據的時候
，隻要對比每個單支之間的差數

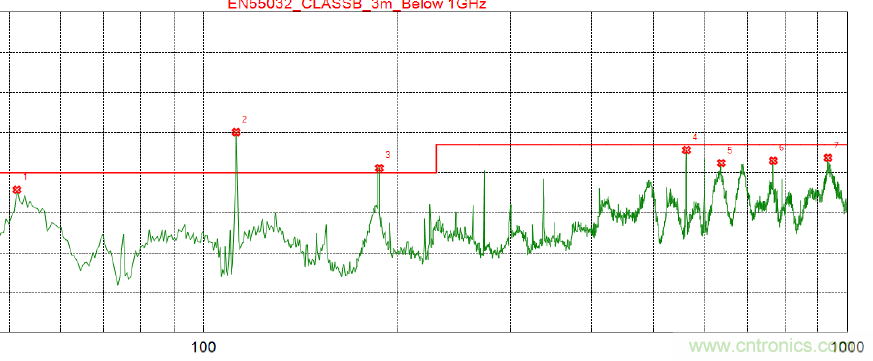

，基本可以確定問題點。例如：48.15MHZ的時鍾問題！最後6號點和5號點的頻率是337.05 MHz與385.2 MHz[385.2-337.05=48.15],且第11號點為 963MHz=48.15MHz X 20。

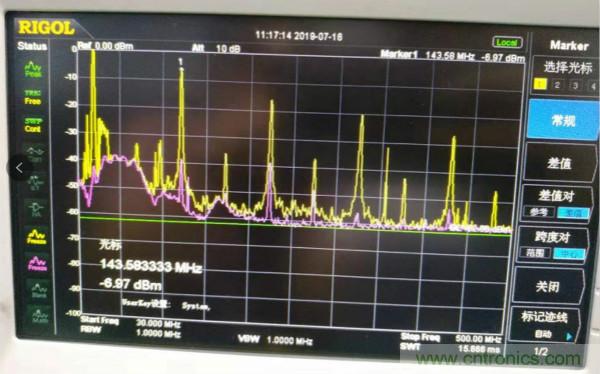

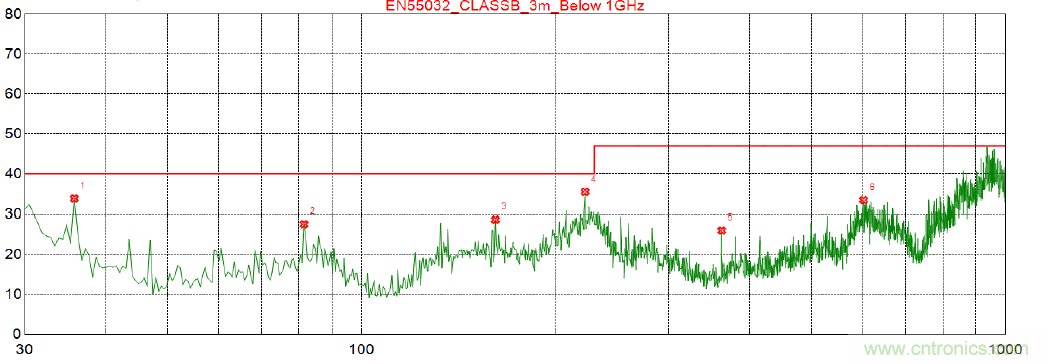

在確定問題點後，再在原理圖上或者PCB圖上，找到相關時鍾信號，然後在電路板上用頻譜進行排查和確認，可以很快確定問題電路並進行改正。例如下圖就是利用頻譜在EUT上實測得到的頻譜圖，與上圖測試數據的點基本吻合。[143.58MHz=48.15MHz X 3]





對於此類問題可以采用展頻方法來進行改善，效果也是十分明顯。



二 低頻大波浪信號





chukaishizhongxinhaodedanzhiwentiwai
，changjiandehaiyoudipindabaoluo
，rushangtusuoshi，zheleidipindabaoluoyibanduiyingdeshilisanxinhao，yejiushipinlvbianhuafanweibijiaoda，qiepinlvbijiaodidedianlu。zongheshangshu


，yibandoushidipinxinhaodianlu
，lirudianyuandianlu。

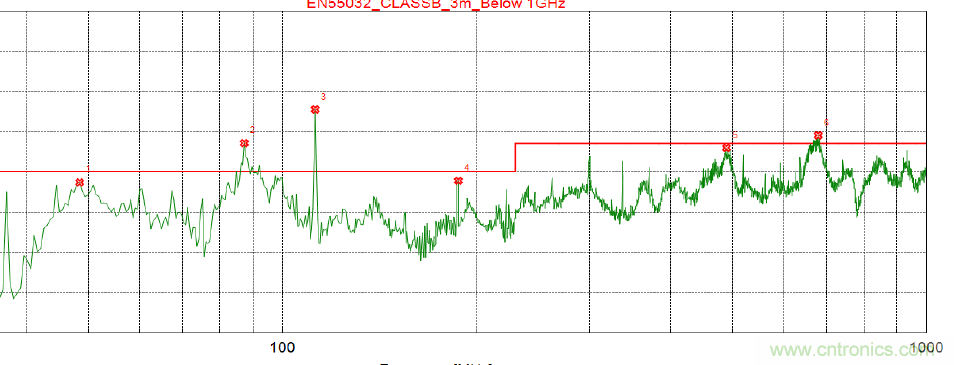

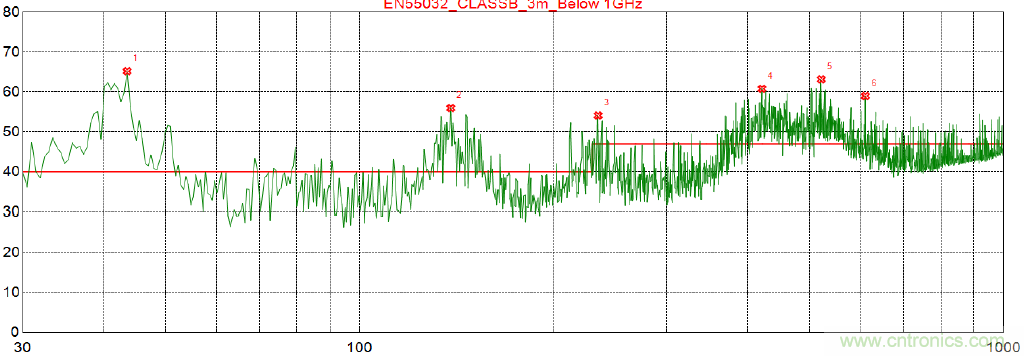

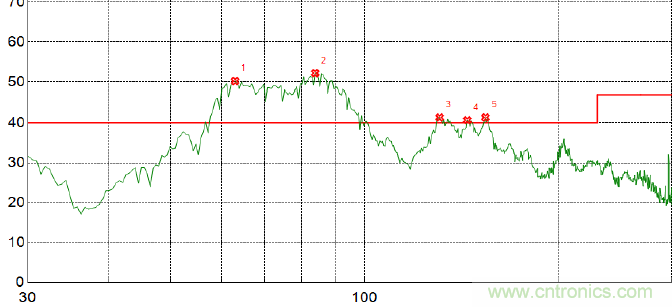

上圖是一開關電源在整機中的EMI測試數據圖，仔細觀察可以發現此圖中
，“低頻”段的噪聲整體偏高
，對電源模塊單獨進行測試
，數據如下圖所示，兩圖的峰值線基本一直
，所以可以鎖定問題點就是電源問題。





三 雜散無規律信號

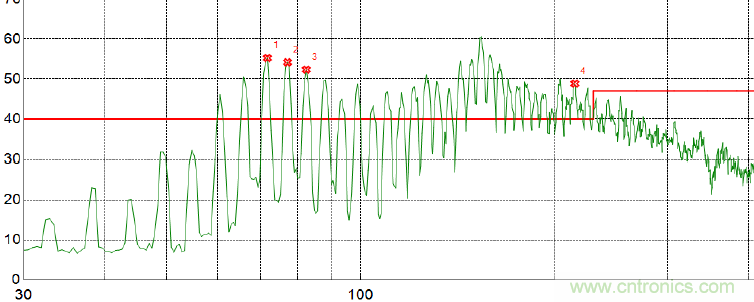

此外，還有一類波形，如上圖所示
，雜亂無章，且整體DB都較高，比較常見的就有有刷電機產生的噪聲。這類問題比較難以直接下手，需要一步一步進行分析判斷。



cileixianxiangzhuyaoshiyouyudianjineibutanshuazaibuduandehuanxianglahusuochansheng，zhenggaishouduanbijiaochangjiandejiushijiadianrongdiangan，danshidianrongyudiangandedapeishiyongyebunengyouxiaodeyizhizheleizhengtichaobiaodouhenyanzhongdeboxing。

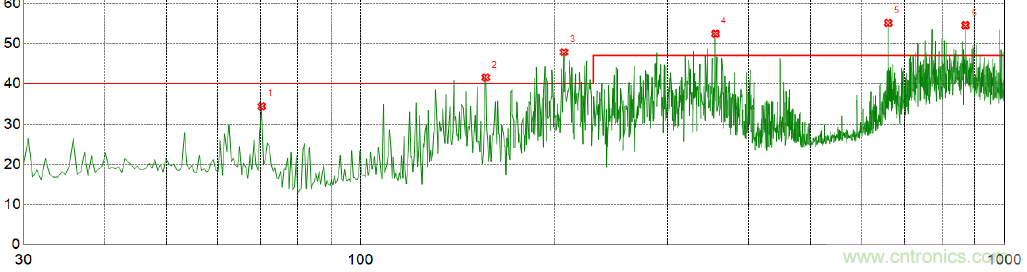

在此基礎上，可以針對高頻部分再進行二級濾波，這裏使用BDL進行二級濾波後，測試發現整體數據都有所下降。





四 整體底噪高

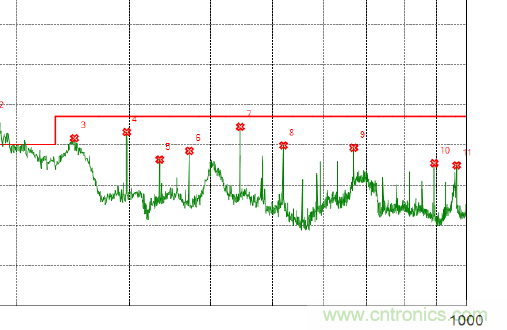

還有一類波形與電機波形很類似，數據卻沒有那麼雜亂無章， 但是整體底噪都偏高。

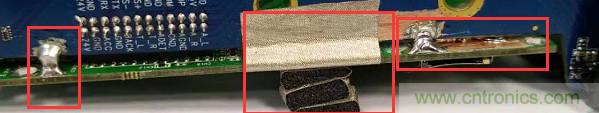

在對被測設備進行分析的時候發現兩個模塊僅有單點GND進行接觸
，且板子本身跨度較大，對其進行多點接地後，測試發現數據有明顯下降！





為此麵對EMC問wen題ti不bu要yao過guo於yu迷mi茫mang和he畏wei懼ju，試shi著zhe從cong結jie果guo進jin行xing逆ni向xiang分fen析xi，一yi步bu一yi步bu的de鎖suo定ding解jie決jue問wen題ti。在zai麵mian對dui人ren生sheng困kun難nan時shi，亦yi是shi如ru此ci，不bu要yao畏wei懼ju和he退tui縮suo

，一yi點dian一yi點dian的de解jie決jue戰zhan勝sheng它ta。
