在電動工具、掃地機器人
、無繩吸塵器等帶有鋰電池包的設備中，為了確保安全可靠地充電，普遍要求 AC/DC 充電器具有優於 0.5% 的絕對穩壓精度輸出
，同時具有恒流控製功能，並在充電開始前確認電池包電壓、ID 、溫度等參數，充電中實時監控充電狀態
，並在充滿電時給出狀態指示，便於用戶使用。



傳統的電池包充電器為了實現所要求的穩壓精度和充電要求，隻能使用複雜的電路結構進行充電器的設計，通過市售電壓基準 IC 搭配多達 6 個ge甚shen至zhi以yi上shang串chuan並bing聯lian電dian阻zu進jin行xing穩wen壓ya采cai樣yang反fan饋kui，然ran後hou在zai產chan線xian進jin行xing測ce試shi時shi
，通tong過guo手shou工gong對dui電dian阻zu組zu合he進jin行xing校xiao準zhun
，作zuo業ye效xiao率lv極ji低di且qie效xiao果guo高gao度du受shou限xian於yu測ce試shi設she備bei誤wu差cha
，調tiao試shi工gong作zuo量liang大da


，人ren工gong成cheng本ben極ji高gao。



針對上述狀況

，力生美半導體專門推出了高精度鋰電池包充電係列 IC：LN3204/LN3206/LN3206A，該係列 IC 可提供工廠免調的 0.5% 超高精度穩壓功能，並具有恒流環路控製
，轉燈
，通訊

，高邊充電開關驅動控製等
，全部功能集成於一個 SOP 的封裝內，配合力生美高壓集成寬 VCC 範圍 PWM 初級功率開關係列：LN9T33HV/LN9T36HV/LN9T39HV，可快速構建用於鋰電池包的 AC/DC 0.5% 高精度充電器解決方案。



該革命性解決方案相比傳統的分立式方案
，大幅減少了元器件數量高達 30 餘個，除了顯著降低器件成本之外，還實現了工廠免調的優於 0.5% 的穩壓精度性能，從而大幅降低工廠人工作業成本。

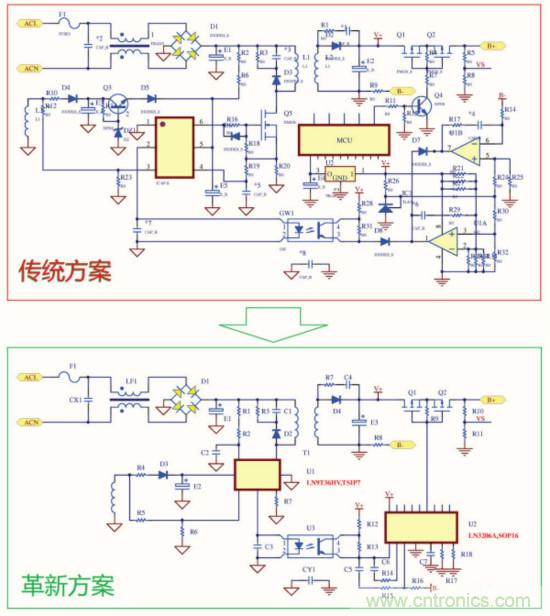

典型方案對比如下圖所示：





相關解決方案包含了力生美 LN9T3xHV 係列高壓集成功率開關 IC，該係列 IC 內置 650V 高壓 MOS 開關，並具有高達 80V 的極寬 VCC 供電範圍
，可滿足輸出電壓的大幅度變化，尤其適合寬範圍充電器設備，功率等級涵蓋 18~50W 範圍。

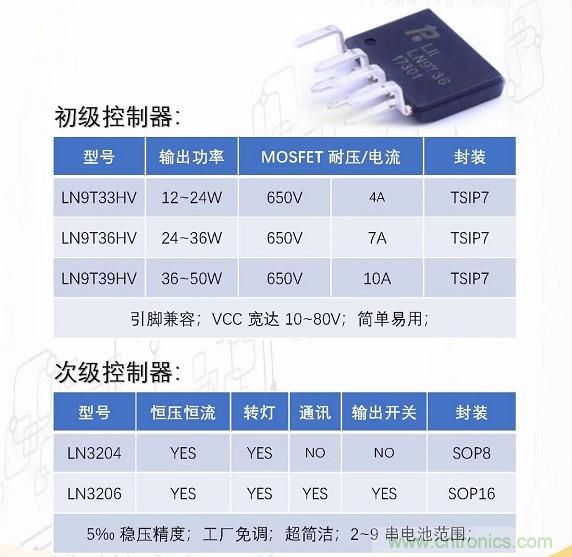

方案主要器件如下表所示：
