1、電感器習慣上簡稱為電感，是常用的基本電子元件之一。



電感器種類繁多，形狀各異，較常見的有：單層平繞空芯電感線圈、間繞空芯電感線圈
、脫胎空芯線圈、多層空芯電感線圈
、蜂房式電感線圈

、帶磁芯電感線圈、磁罐電感線圈、高頻阻流圈、低頻阻流圈、固定電感器等。





2

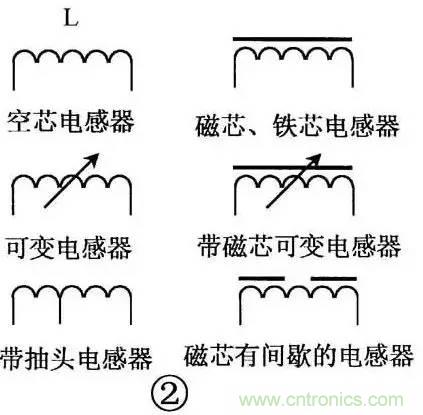

、電感器的文字符號為“L”，圖形符號如圖2所示。

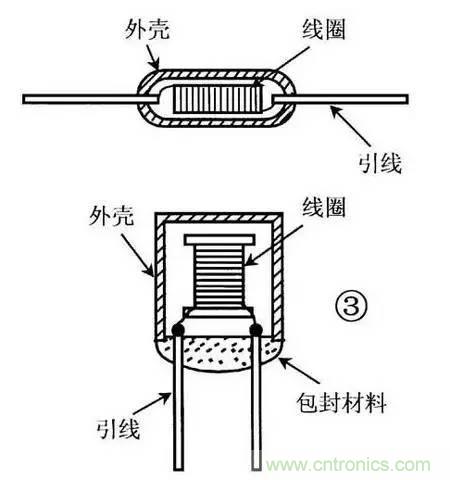

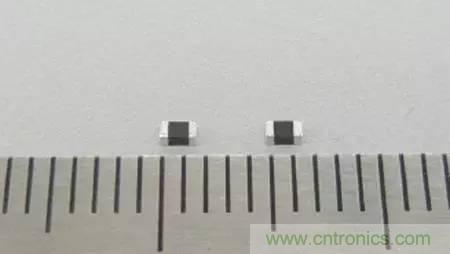

3、固定電感器（圖3）是一種通用性強的係列化產品，線圈（往往含有磁芯）被密封在外殼內，具有體積小、重量輕、結構牢固、電感量穩定和使用安裝方便的特點。





4
、電感器的主要參數是 電感量和額定電流。



電感量的基本單位是亨利
，簡稱亨

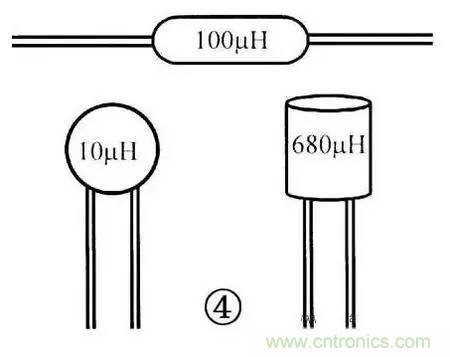

，用字母“H”表示。在實際應用中，一般常用毫亨（mH）或微亨（μH）作單位。它們之間的相互關係是：1H=1000 mH，1 mH=1000μH。電感量的標示方法有兩種。一種是直標法，即將電感量直接用文字印在電感器上，如圖4所示。

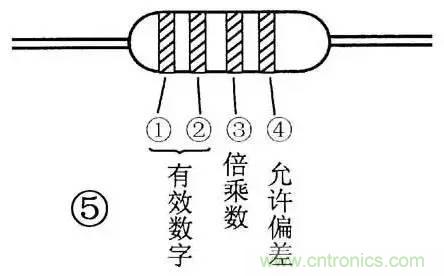

5、另一種是色標法，即用色環表示電感量，其單位為μH。



第1、2環表示兩位有效數字，第3環表示倍乘數，第4環表示允許偏差（圖5）。各(ge)色(se)環(huan)顏(yan)色(se)的(de)含(han)義(yi)與(yu)色(se)環(huan)電(dian)阻(zu)器(qi)相(xiang)同(tong)，可(ke)參(can)閱(yue)有(you)關(guan)文(wen)章(zhang)。額(e)定(ding)電(dian)流(liu)是(shi)指(zhi)電(dian)感(gan)器(qi)在(zai)正(zheng)常(chang)工(gong)作(zuo)時(shi)，所(suo)允(yun)許(xu)通(tong)過(guo)的(de)最(zui)大(da)電(dian)流(liu)。使(shi)用(yong)中(zhong)
，電(dian)感(gan)器(qi)的(de)實(shi)際(ji)工(gong)作(zuo)電(dian)流(liu)必(bi)須(xu)小(xiao)於(yu)額(e)定(ding)電(dian)流(liu)，否(fou)則(ze)電(dian)感(gan)線(xian)圈(quan)將(jiang)會(hui)嚴(yan)重(zhong)發(fa)熱(re)甚(shen)至(zhi)燒(shao)毀(hui)。

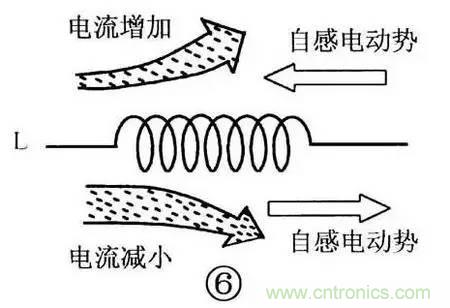

6、電感器是利用自感應原理工作的。



電感線圈在通過電流時會產生自感電動勢，自感電動勢的大小與通過電感線圈的電流的變化率成正比，並且總是反對原電流的變化（圖6）。因此
，電感器具有通直流、阻交流的功能。





7

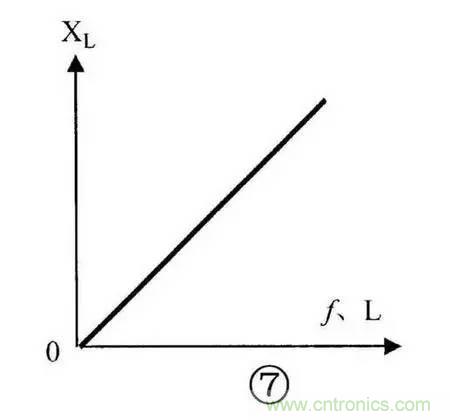

、電感器對交流電所呈現的阻力稱之為感抗，用符號“XL”表示
，單位為Ω。



感抗等於電感器兩端交流電壓（有效值）與通過電感器的交流電流（有效值）的比值。感抗XL分別與交流電的頻率f和電感器的電感量L成正比（圖7）

，即XL=2 лfL（Ω）。





8、電感器的作用很多。

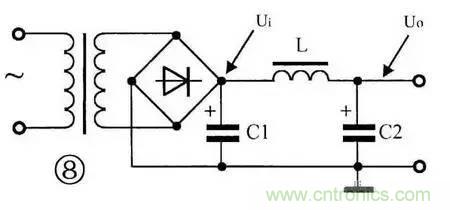

圖8所示為電感器用於整流電源濾波，L與C1、C2組成π型LC濾波器。由於L具有通直流阻交流的功能，因此，整流輸出的脈動直流電Ui中的直流成分可以通過L
，而交流成分絕大部分不能通過L，被C1、C2旁路到地
，輸出端U0便是純淨的直流電了。





9
、電感器可以用於區分高、低頻信號。

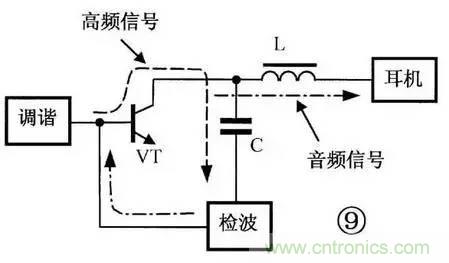

圖9所示為來複式收音機中高頻阻流圈的應用實例，由於高頻阻流圈L對高頻電流感抗很大而對音頻電流感抗很小，晶體管VT集電極輸出的高頻信號隻能通過C進入檢波電路。檢波後的音頻信號再經VT放大後則可以通過L到達耳機。





10

、電感器可以用於諧振選頻回路。

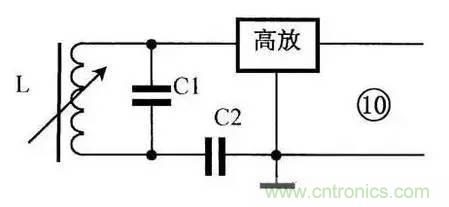

圖10所示為收音機高放級電路，可變電感器L與C1組成調諧回路
，調節L即可改變諧振頻率
，起到選台的作用。

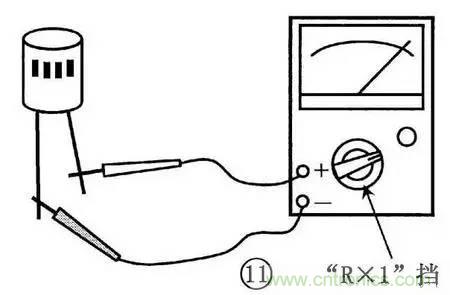

11、電感器的好壞可以用萬用表進行檢測（圖11）。



將萬用表置於“R×1”擋，兩表筆（不分正、負）與電感器的兩引腳相接，表針指示應接近為“0Ω”，電感量較大的電感器應有一定的阻值。如果表針不動，說明該電感器內部斷路；如果表針指示不穩定，說明內部接觸不良。

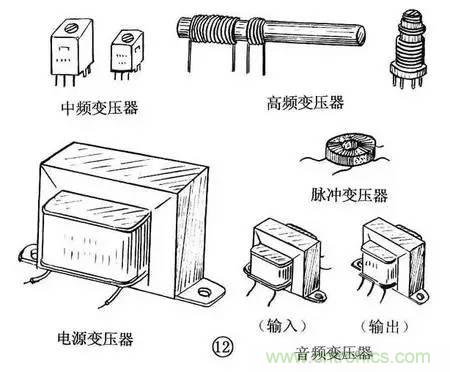

12、變壓器也是一種常用元器件，其種類繁多，大小形狀千差萬別。



無線電與電子製作中較常用的有：電源變壓器、音頻輸入變壓器、輸出變壓器
、中頻變壓器、高頻變壓器、脈衝變壓器等（圖12）。





13

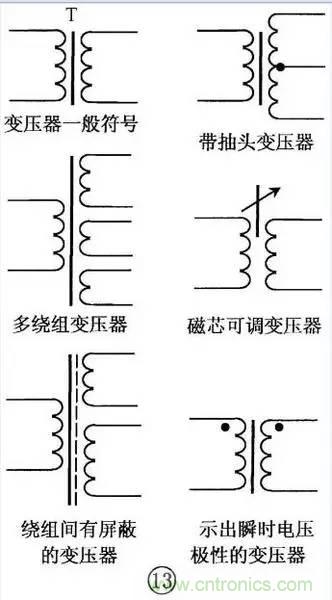

、變壓器的文字符號為“T”
，圖形符號如圖13所示。





14

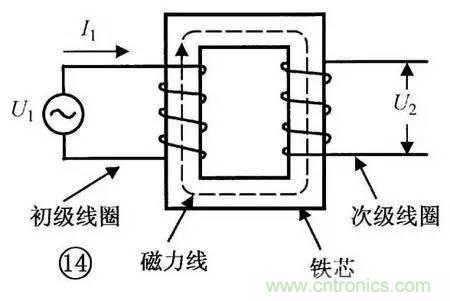

、變壓器是利用互感應原理工作的，具有傳交流隔直流、電壓變換
、阻抗變換和相位變換的作用。



變壓器由初級、次級兩部分互不相通的線圈組成

，它們之間由鐵芯或磁芯作為耦合媒介（圖14）。改變初、次級之間的圈數比，即可改變電壓比和阻抗比。改變變壓器線圈的接法


，可以很方便地將信號電壓倒相。





15
、電源變壓器是最常用的一類變壓器。電源變壓器的主要參數是功率和次級電壓、電流。



功率與鐵芯截麵的平方成正比，如圖15（a）所示，鐵芯截麵越大，變壓器功率越大。電源變 壓器的用途是電源電壓變換
，並可同時提供多種電源電壓，以適應電子電路的需要
，如圖15（b）所示。製作時應根據需要選用具有符合要求的次級電壓、電流的變壓器。

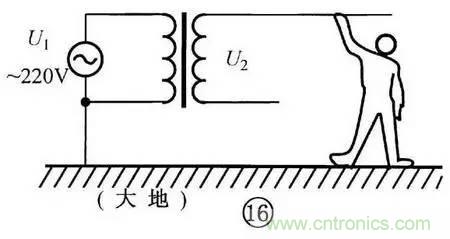

16、電源變壓器的另一用途是電源隔離。



由於變壓器的隔離作用，即使人體接觸到電壓U2，也不會與交流220V市電構成回路
，保證了人身安全（圖16）。這就是維修熱底板家電時必須要用電源隔離變壓器的道理。





17、音頻變壓器工作於音頻範圍，具有信號電壓傳輸
、分配和阻抗匹配的作用。

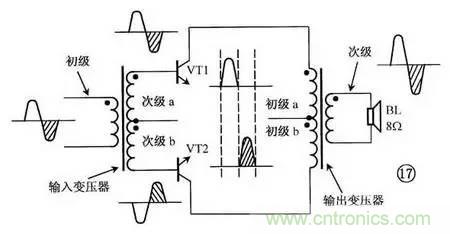

圖17所示為推挽功率放大器電路
，輸入變壓器將信號電壓傳輸、分配給晶體管VT1和VT2（送給VT2的信號還倒了相），使VT1和VT2交替放大正、負半周信號，然後再由輸出變壓器將信號合成輸出。輸出變壓器同時還將揚聲器的8Ω低阻變換為數百歐姆的高阻，與放大器的輸出阻抗相匹配，使得放大器輸出的音頻功率最大而失真最小。

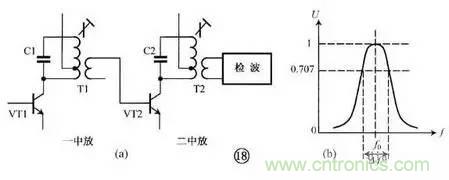

18、中頻變壓器習慣上簡稱為中周，應用於超外差收音機和電視機的中頻放大電路中。中頻變壓器具有選頻與耦合的作用。



圖18（a）所示為超外差收音機中放部分電路，中頻變壓器 T1、T2的初級線圈分別與C1、C2諧振於465kHz，作為VT1、VT2的負載，因此，隻有465kHz中頻信號得到放大，起到了選頻的作用。圖 18（b）為中頻變壓器幅頻特性曲線
，f0為諧振頻率，Δf為通頻帶。

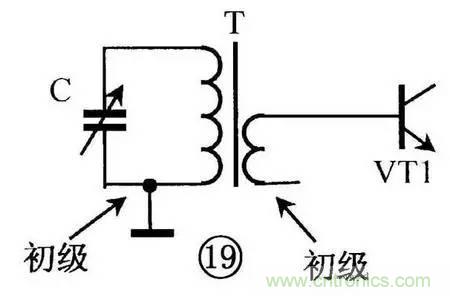

19、高頻變壓器通常是指工作於射頻範圍的變壓器。



收音機的磁性天線就是一個高頻變壓器
，初級線圈與可變電容器C組成選頻回路

，選出的電台信號通過初、次級之間的耦合傳輸到高放或變頻級VT1（圖19）。





20

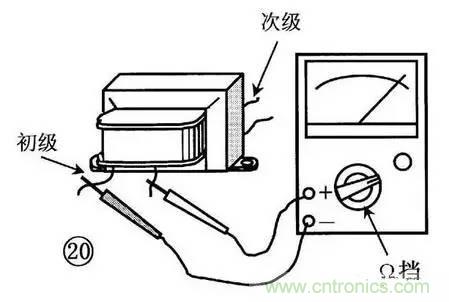

、變壓器可以用萬用表進行檢測（圖20）。



一是檢測繞組線圈通斷，二是檢測繞組線圈之間的絕緣電阻
，三是檢測繞組線圈與鐵芯之間的絕緣電阻。
