可編程電源詞典：交流電源篇
發布時間：2020-02-11 責任編輯：wenwei
【導讀】本詞條涵蓋了可編程交流電源體係中大部分的術語及其解釋，可以為從事電力電子研發工作的技術工程師、工程工程師和學者等提供基本概念和對應的英文名稱。
1、可編程交流電源——Programmable AC power source，由數字或模擬信號控製運行，產生正常或異常（電壓波動）交流電的電源，通常情況下也能輸出直流電和交直流電；
2、線性可編程交流電源——采用線性放大架構的可編程交流電源，具有高精度、高可靠性、超快響應等特點；
3、開關可編程交流電源——采用PWM控製的可編程交流電源，具有效率高、體積小、重量輕、成本低等特點；
4、單相可編程交流電源——Single phase programmable AC power source，單相輸出的可編程交流電源；
5、三相可編程交流電源——Three phase Programmable AC power source，三相輸出的可編程交流電源；
6、有功功率——Real power，電子設備正常運行所產生或消耗的實際功率,單位是瓦特（W），簡稱P；
7、視在功率——Apparent power，電子設備容量，等於電壓有效值和電流有效值的乘積,單位是伏安（VA），簡稱S，S=U*I；
8、無功功率——Reactive power，電感或電容元件與電源往複交換的功率，單位是乏（Var），簡稱Q；
9、功率因數——Power factor，交流電路中電壓與電流之間的相位差(Φ)的餘弦，用符號cosΦ表示，cosΦ=P/S；
10、交流頻率——AC frequency，每秒鍾內電流方向改變的次數，單位是赫茲（Hz）,通常簡稱F(f),比如交流電頻率F=50Hz；
11、電壓失真——Voltage Distortion，電源輸出波形不是純正的正弦波波形，產生波形畸變，也稱為畸變；
12、諧波——Harmonic waveform，是指對周期性非正弦交流量進行傅裏葉級數分解所得到的大於基波頻率整數倍的各次分量；
13、總諧波畸變率——Total harmonic distortion，全部諧波含量均方根值與基波均方根值之比，英文簡稱Thd；
14、諧波合成——Harmonic Synthesis，設定基波頻率整數倍的各次諧波分量（如諧波幅值、相位等），疊加組成輸出諧波交流
電的過程，如基波頻率f=50Hz；
15、間諧波合成——Inter-harmonic Synthesis，設定基波頻率非整數倍的各次諧波分量（如諧波幅值、頻率、相位等），疊加組成輸出諧波交流電的過程；
16、基波頻率——Fundamental frequency，複合波（基波和諧波組成）中最低頻率正弦波的頻率，也是諧波頻率等於基波頻率的整數倍；
17、電壓線性調整率——Voltage line regulation，在規定輸入電壓變化範圍內,輸出電壓的變化率，ΔV/Vo=(V-Vo)/Vo*100%;
18、電壓負載調整率——Voltage load regulation，額定電壓輸入條件下，負載在規定範圍內變化,輸出電壓的變化率, ΔV/Vo=(V-Vo)/Vo*100%；
19、電流線性調整率——Current line regulation，在規定輸入電壓變化範圍內,輸出電流的變化率， ΔI/Io=(I-Io)/Io*100%；
20、電流負載調整率——Current load regulation，額定電壓輸入條件下，負載在規定範圍內變化,輸出電流的變化率，ΔI/Io=(I-Io)/Io*100%；
21、電壓設定精度——Voltage setting accuracy，實際輸出電壓(V1)與設定輸出電壓(Vo)的比值，ΔV/Vo=(V1-V0)/V0*100%,比如電源設定輸出電壓是5V，實際輸出電壓是5.01V，那麼電壓設定精度就是0.01/5* 100%=0.2%;
22、電流設定精度——Current setting accuracy，實際輸出電流I1與設定輸出電流Io的比值，ΔI/Io=(I1-Io)/Io*100%，比如電源設定輸出電流是5A，實際輸出電流是5.01A，那麼電流設定精度就是0.01/5* 100%=0.2%;
23、電壓測量精度——Voltage measurement accuracy，測量電壓值V1與實際電壓值Vo的比值，ΔV/Vo=(V1-Vo)/Vo*100%,比如實際電壓值是5V，測量電壓值是5.01V，那麼電壓測量精度就是0.01/5* 100%=0.2%；
24、電流測量精度——Current measurement accuracy，測量電流值I1與實際電流Io的比值，ΔI/Io=(I1-Io)/Io*100%,比如實際輸出電流是5A，測量電流是5.01A，那麼電流測量精度就是0.01/5* 100%=0.2%；
25、直流偏置電壓——DC offset voltage，交流電中存在直流電壓成分，比如典型值20mVDC；
26、衝擊電流——Inrush current，輸入電壓按規定時間間隔接通或斷開時，輸入電流達到穩定狀態前所通過的最大瞬間電流；
27、過流保護——Overcurrent protection，是一種電源負載保護功能，以避免發生包括輸出端子上的短路在內的過負載輸出電流對電源和負載的損壞，一般過流保護值為110%*電流額定值；
28、過壓保護——Overvoltage protection，是一種對端子間過大電壓進行負載保護的功能，一般過壓保護值為110%*電壓額定值；
29、過熱保護——Over temperature protection，在電源內部發生異常或因使用不當而使電源溫升超標時停止電源的工作並發出報警信號；
30、輸出交流電壓範圍——Output voltage rang，交流電源正常輸出交流電壓的範圍，比如0~300V；
31、輸出交流電流範圍——Output current rang，交流電源正常輸出交流電流的範圍，比如0~60A；
32、輸出頻率範圍——Output frequency rang，交流電源輸出電壓頻率的範圍，比如0.1Hz~10kHz；
33、最大輸出交流電流——Maximum output current，交流電源輸出最大的交流電流，通常是指峰值電流，比如Ipeak=180A；
34、並聯輸出——Parallel output，通常為了達到更大的輸出功率或輸出電流，多台交流電源相同線位相連，主從控製運行並且均流輸出；
35、串聯輸出——Series output，通常為了達到更高的輸出電壓，多台交流電源異線位相連，主從控製運行並且均壓輸出；
36、電壓瞬態響應時間——Voltage transient response time，是指負載電流突然變化時，電壓從開始變化到達新的穩定值的一段調整時間，比如t=150us；
37、有效值——Root-mean-square，電壓或電流瞬時值的平方的平均值的平方根，簡稱RMS，；
38、峰值——Peak value,某時間段內電壓或電流的最大瞬時值,簡稱Peak;
39、遠端補償——Remote sense，通過遠程傳感功能以補償負載線中的電壓降,比如遠端補償電壓為5V；
40、波峰因數——Crest factor，電流波形的峰值與有效值之比，簡稱CF==Ipk⁄Irms ;
41、恒流模式——Constant current mode，電源以恒定值或固定值的電流的輸出模式，即輸出電流值恒定，電壓值可變動；
42、恒壓模式——Constant voltage mode，電源以恒定值或固定值的電壓的輸出模式，即輸出電壓值恒定，電流值可變動；
43、恒功率模式——Constant power mode，電源以恒定值或固定值的功率的輸出模式，即輸出功率值恒定，電流和電壓值可變動；
44、相位角調整——Phase angle adjustment，通常是指可以調節交流電源輸出電壓的開啟或結束相位角;
45、電壓變化速率——Voltage Slew Rate，通常是指交流電源電壓上升或下降速率，比如SR=50000V/S;
46、序列功能——List，通常是指編輯輸出子波形的頻率，電壓、相位、變化率等，並按照先後順序執行輸出特定組合波形的功能；
47、步階功能——Step，通常是指頻率和電壓等從初始值按照某個幅度和時間逐步步階式輸出特定組合波形的功能；
48、轉換效率——Efficiency，交流電源輸出能量與輸入能量的比值,比如典型值75%；
49、工作溫度——Operating temperature，交流電源正常運行的環境溫度範圍，比如0~40℃；
50、存儲溫度——Storage temperature，通常是指交流電源靜態存放且不損壞其功能下的環境溫度範圍，比如-20~70℃；
51、電壓溫度係數——Voltage temperature coefficient，環境溫度的變化影響元器件的參數的變化，從而引起輸出電壓變化，每攝氏度溫度變化引起輸出電壓相對變化∆U/Uo ，比如10ppm/℃；
52、1U——通常是指機架式設備外部尺寸(高度)的單位，是unit的縮略語，1U就是44.45mm，2U則是1U的2倍為88.9mm；
53、電壓穩定度——Voltage stability，在輸入電壓、負載電流和環境溫度保持一定的情況下，指定時間內輸出電壓的相對變化(∆U)/Uo，一般指定時間可取1分鍾、10分鍾、1小時、8小時或更長；
54、IEC61000-4-11標準——電壓暫將、短時中斷和電壓變化的抗擾度試驗；
55、IEC61000-4-13標準——交流電源端口諧波、間諧波及電網信號的低頻抗擾度試驗；
56、IEC61000-4-14標準——電壓波動抗擾度試驗；
57、IEC61000-4-28標準——電壓波動抗擾度試驗；
58、IEC61000-4-29標準——直流電源輸入端口電壓暫降、短時中斷和電壓變化的抗擾度試驗；
59、電磁兼容性試驗——EMC，electromagnetic compatibility，是指設備或係統在共同的電磁環境中能正常工作且不對該環境中 任何事物構成不能承受的電磁幹擾的能力。
ZLG致zhi遠yuan電dian子zi可ke編bian程cheng交jiao流liu電dian源yuan具ju備bei強qiang大da的de波bo形xing生sheng成cheng功gong能neng，輕qing鬆song地di產chan生sheng複fu雜za的de瞬shun態tai波bo形xing，模mo擬ni輸shu出chu正zheng常chang的de交jiao流liu電dian，也ye能neng模mo擬ni輸shu出chu電dian力li線xian路lu幹gan擾rao或huo電dian網wang失shi真zhen等deng異yi常chang交jiao流liu電dian，並bing且qie支zhi持chi電dian氣qi參can數shu量liang測ce。

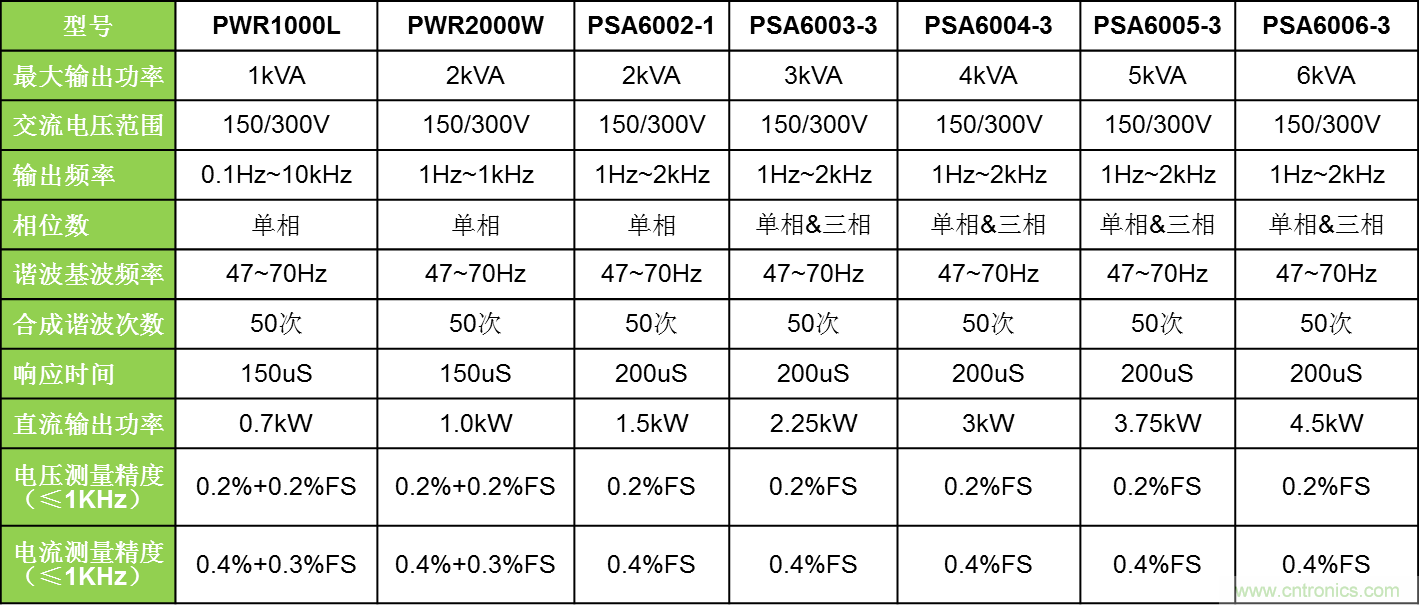

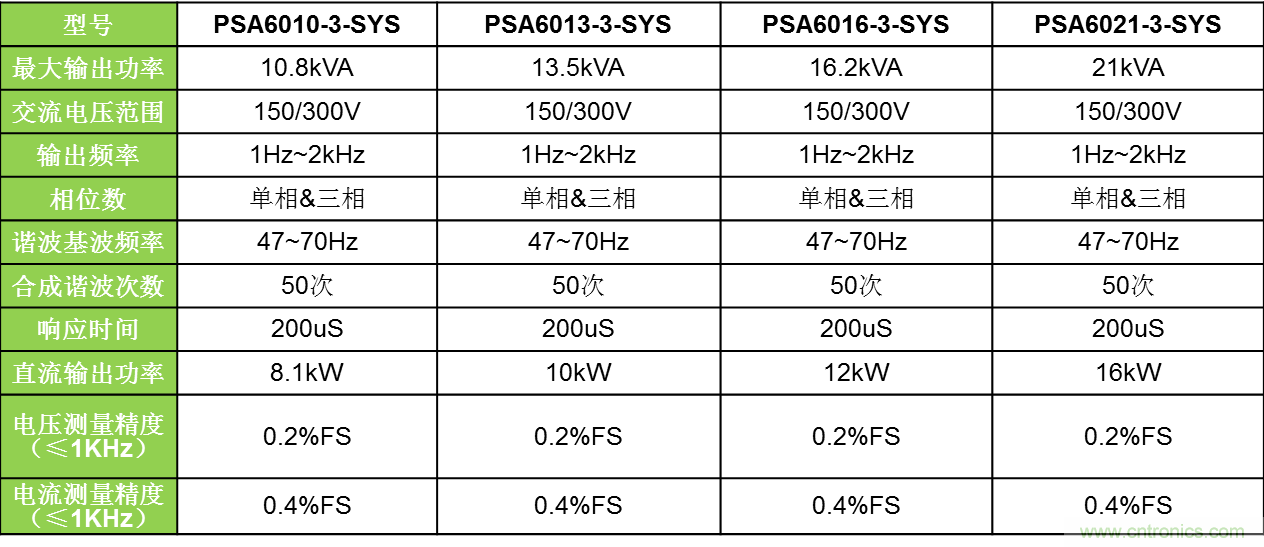

可編程交流電源選型表
ZLG致zhi遠yuan電dian子zi專zhuan注zhu提ti供gong前qian沿yan的de交jiao流liu電dian源yuan解jie決jue方fang案an，為wei電dian子zi設she備bei測ce試shi驗yan證zheng提ti供gong正zheng常chang或huo異yi常chang的de交jiao流liu電dian源yuan輸shu入ru，涵han蓋gai前qian沿yan行xing業ye應ying用yong和he主zhu流liu應ying用yong領ling域yu。
1、典型行業應用
● 諧波合成仿真輸出
● 符合IEC標準測試輸出
● 電壓和頻率調節輸出
● 相位調節輸出
● 交直流混合輸出
● List編程仿真輸出
● 線路仿真輸出
2、典型應用領域
● 家電
● 消費電子
● 儲能與光伏逆變器
● 汽車無線充電
● 航空電子
● 係統集成
● 檢測認證測試
● 電氣元件驗證
● 電子設備研發
