LED指示燈通常由電源管理IC (PMIC)或huo其qi它ta小xiao型xing處chu理li器qi供gong電dian。當dang手shou機ji處chu於yu喚huan醒xing狀zhuang態tai時shi，這zhe沒mei有you問wen題ti，但dan該gai處chu理li器qi必bi須xu持chi續xu掌zhang握wo時shi序xu，即ji使shi在zai休xiu眠mian模mo式shi下xia
，也ye要yao自zi動dong使shi能neng和he禁jin用yong各geLED。為了實現此功能，在為整個PMIC上電時會增加數毫安的待機電流。表1中的數據和計算示例顯示，平均功耗主要由指示燈熄滅期間的靜態電流決定。

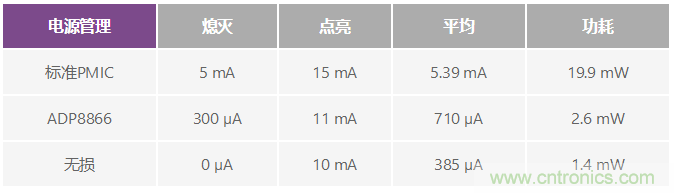

表1. 閃爍模式（7.5 s熄滅/300 ms亮起）下的電流和功耗（10mA LED電流和3.7 V輸入）



LED驅動器ADP8866采用獨特的配置
，專門應對這一挑戰，它能夠輕鬆地對四個LED指示燈執行自主照明程序，各LED的熄滅時間可以在100 ms到25.2 s的範圍內進行設置。當自主照明程序執行並且這些LED熄滅時

，IC總電流降至300 µA以下。此外，由於所有時序都由ADP8866控製，因此這些LED仍能保持完全同步，即便是在複雜或持續時間較長的閃爍模式下。下麵以兩個例子來說明。



示例1：彩色LED指示燈



手機需要7個LED用於背光顯示，兩個LED用於指示。由於成本和機械要求，手機製造商使用紅/綠(RG) LED來有效實現三種狀況的待機通知：未讀消息
、電池電量低和約會安排。對於每種狀況，LED會發出不同顏色的光：紅光
、綠光或黃光（紅光+綠光）。



ADP8866針對這種常見情形提供了理想的解決方案
，如圖1所示。它共有9個LED通道
，其中7個用於照亮顯示屏

，RG LED的紅光和綠光信號由剩下的兩個通道控製
，產生圖2所示的閃爍模式。

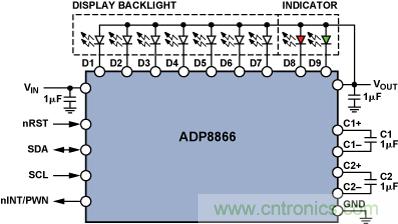

圖1. ADP8866控製背光照明和LED指示燈的設置



ADP8866的評估板包括一個圖形編程實用程序，如圖3所示；其I2C寄存器設置為執行指示燈閃爍功能。



圖3所示的寄存器設置首先會產生一個250 ms的10 mA紅光(Sink 8)脈衝
，待其熄滅500 ms後再產生一個250 ms的紅光脈衝。第二個紅光脈衝與綠光脈衝混合以生成黃光
，因此隻消耗一半的電流(5 mA)，便可提供相同的亮度。綠光LED (Sink 9)具有相似的設置


，但其第一個脈衝會延遲。當第二個綠光脈衝熄滅時，係統會等待12秒，然後再重複。使能這一序列時
，所有三種顏色都會相繼重複閃爍，如圖2所示。如果需要紅光或綠光指示燈，僅需使能第一個或第三個脈衝。如果隻需要產生紅光和黃光通知，則紅光LED應在第一個和第二個脈衝使能，而綠光LED隻應在第二個脈衝使能。

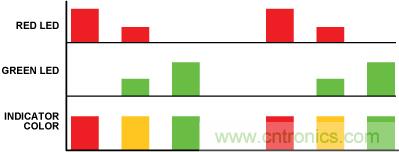

圖2. 紅光和綠光閃爍脈衝序列及其所產生的顏色

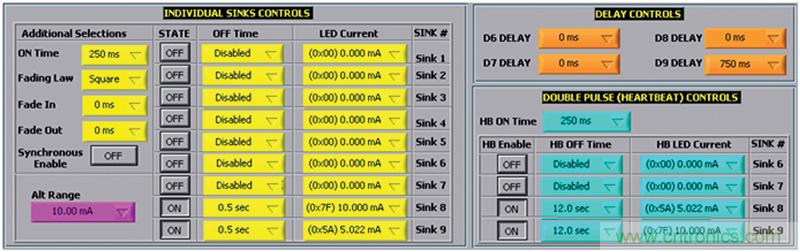

圖3. ADP8866用於LED指示燈編程的圖形用戶界麵



當紅光和綠光重疊時，其電流降低，因此所有三種顏色指示燈的亮度相同。此外，也可以改變紅光和綠光電流，以便產生RG光譜中的其它顏色。脈衝的寬度、關閉時間和幅度是完全可定製的，因此各種各樣的燈效都有可能。



示例2：高可見度動態指示燈顯示



便攜式電子設備要求通知指示燈具有動態特性和高可見度，能夠在其它背景幹擾下醒目地顯現出來。對此
，ADP8866同樣是理想的解決方案，它最多能用4個LED通道（Sink 6至Sink 9）來驅動複雜的照明序列。其餘5個LED通道可以用於背光或鍵盤照明。本例中
，Sink 6至Sink 9設置為點亮4個LED，先從右至左
，再從左至右，經過10秒延遲後再重複。該模式如圖4所示。

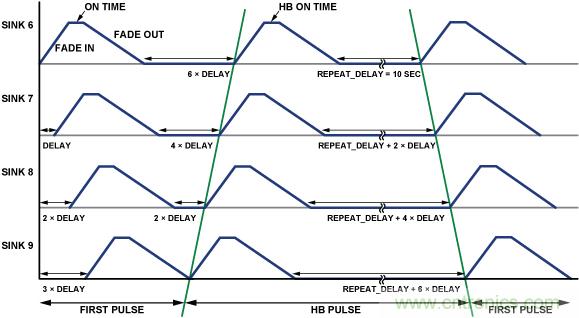

圖4. 四通道動態指示燈顯示



漸亮時間


、漸暗時間和漸變設置（平方或立方）同時針對第一個HB（心跳）脈衝而設置。DELAY參數可在0秒至1.270秒範圍內以10 ms的增量進行調整。本例中，DELAY設置為漸亮時間的一半，但可以使用其它延遲設置以獲得不同的效果。第一個脈衝與HB脈衝之間的關閉時間由第一個脈衝的OFF Time（關閉時間）變量控製。為保持對稱，這些時間均設置為延遲時間的倍數。HB OFF Time設置該序列重複之前的延遲時間。本例中，等待時間為10秒，因此Sink 6 HB OFF Time為10秒。其它三個HB OFF Time等於10秒加上DELAY時間的倍數。該序列對應的寄存器狀態如圖5所示。

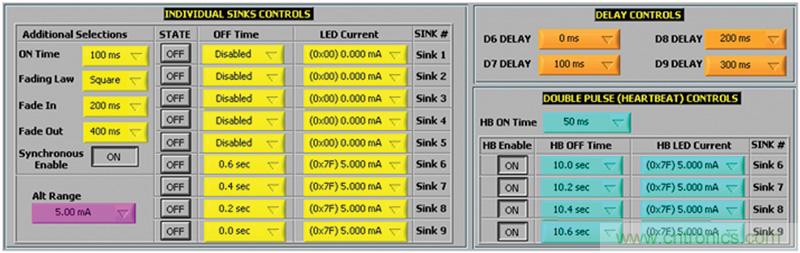

圖5. ADP8866用於動態指示燈編程的圖形用戶界麵



也可以使用同樣的編程方法來產生趣味燈光閃爍
、手(shou)機(ji)鈴(ling)音(yin)通(tong)知(zhi)和(he)其(qi)它(ta)模(mo)式(shi)。自(zi)動(dong)漸(jian)亮(liang)和(he)漸(jian)暗(an)特(te)性(xing)能(neng)夠(gou)增(zeng)強(qiang)指(zhi)示(shi)燈(deng)的(de)視(shi)覺(jiao)魅(mei)力(li)

，但(dan)額(e)外(wai)的(de)漸(jian)變(bian)時(shi)間(jian)會(hui)導(dao)致(zhi)平(ping)均(jun)功(gong)耗(hao)略(lve)有(you)增(zeng)加(jia)。任(ren)何(he)情(qing)況(kuang)下(xia)，當(dang)所(suo)有(you)LED都熄滅時，ADP8866會自動返回休眠狀態
，需要時會及時喚醒，以啟動下一個LED序列。



ADP8866集背光LED電荷泵驅動器與自動閃爍功能於一體
，支持對9個LED驅動器進行獨立編程
，最大功耗為25 mA。電流水平
、漸變時間和閃爍速率可以一次編程並自主執行，背光LED可以設置獨立的漸亮和漸暗時間。采用2.5 V至5.5 V電源供電時
，雙電容電荷泵最多可提供240 mA的電流。設計中還集成軟啟動
、短路保護、過壓保護及過溫保護功能，因而穩定可靠。樣片采用20引腳4-mm × 4-mm LFCSP (QFN)封裝，另可提供評估板、圖形編程程序和技術文檔。
