問題：



μModul®控製器如何裝入如此小的空間內
？



回答：



所需的許多組件都已經集成。



dianyuanmokuaishangshiyijinghenchangshijianle。dianyuanmokuaishiyizhongtongchangcaiyongkaiguanmoshidefengzhuangdianyuan
，nenggouqingsonghanjiedaodianlubanshang
，yongyujiangshurudianyazhuanhuanweijingguokongzhideshuchudianya。yutongchangzhizaixinpianshangjichengkongzhiqihedianyuankaiguandekaiguanwenyaqiIC相比
，電源模塊還可以集成無數個無源組件。通常
，“電源模塊”一詞一般在集成電感時使用。圖2顯示了開關模式降壓型轉換器（降壓拓撲）所需的組件。虛線表示開關穩壓器IChedianyuanmokuai。zhexiemokuaidedianyazhuanhuandianluyoudianyuanmokuaizhizaoshangkaifa，suoyiyonghuwuxufeichanglejiedianyuan。chuciyiwai，haiyouqitayoudian。youyumokuaigaodujicheng，suoyikaiguanmoshidianyuandechicunhuifeichangxiao。



更安靜、更小巧的DC-DC調節



開關穩壓器本身會產生輻射EMI，在相對較高的頻率工作時需要高dI/dt事件。在醫療設備、RF收發器以及測試和測量係統中，通常強製要求EMI合規，這也是信號處理領域的一項關鍵設計挑戰。例如

，如果係統未能達到EMI合規要求，或者開關穩壓器會影響到高速數字或RF信號的完整性，則需要進行調試和重新設計，這樣不僅會延長設計周期，還要重新進行評估，從而導致成本增加。此外，在更密集的PCB布局中，DC-DC開關穩壓器一般非常接近噪聲敏感型元件和信號路徑
，這更有可能產生噪聲。



與其依賴於繁瑣的EMI緩解技術，例如降低開關頻率、在PCB上添加濾波電路或安裝屏蔽，更好的方法是從源頭抑製噪聲，即DC-DC矽芯片本身。為了實現更緊湊的DC-DC解決方案
，可以將所有組件
，包括MOSFET、電感
、DC-DC IC，以及所有支持型組件集成到一個類似於表貼IC的微型超模壓塑封裝中。參見圖1。

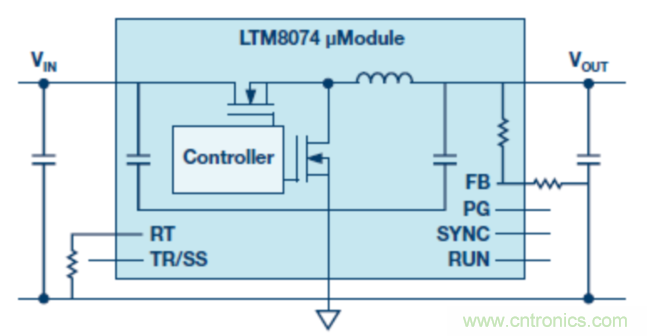

圖1.LTM8074使用Silent Switcher®架構，實現完整的小型封裝低噪聲解決方案



除了能夠實現更安靜的DC-DC轉換，滿足大部分EMI合規標準要求（例如EN 55022 B類），以及實現小尺寸之外，還需要盡可能減少PCB上輸出電容等其他組件的數量，這點至關重要。通過采用快速瞬態響應DC-DCtiaojieqi
，keyijiangdiduishuchudianrongdeyilai。zheyiweizhetongguoyouhuaneibufankuihuanlubuchang，kezaiduozhonggongzuotiaojianxiatigongzugoudewendingxingyuliang，zhichigezhongshuchudianrong，congerjianhuazhengtisheji。

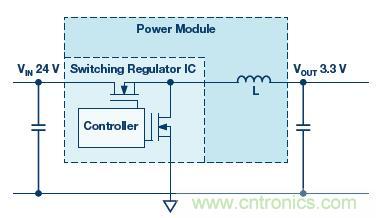

圖2.降壓型（降壓）開關穩壓器高度集成電源模塊中的電感

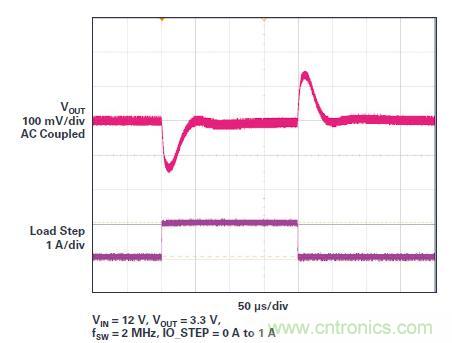

圖3.使用最小輸出電容（2 μF × 4.7 μF陶瓷電容）時，LTM8074提供快速瞬態響應（12 VIN、3.3 VOUT）



LTM8074是一款1.2 A
、40 VIN µModule降壓穩壓器
，采用4 mm × 4 mm × 1.82 mm、0.65 mm間距BGA微型封裝。3.2 VIN至40 VIN、3.3 VOUT產品解決方案的整體尺寸為60 mm2，隻需要兩個0805電容和兩個0603電阻。這種小巧
、輕質(0.08 g)的封裝使得器件可以安裝在PCB的背麵，而PCB正麵通常密布各種元件。該產品采用的Silent Switcher架構可以最小化EMI輻射，讓LTM8074能夠通過CISPR22 B類測試，並降低與其他敏感電路產生EMC問題的可能性。



並非始終能夠集成所有外部組件。原因如下。例如
，某些設置（例如開關頻率或軟啟動時間）yinggaishiketiaode，bixuxiangdianlufachuzhiling。zhexiecaozuokeyitongguoshuzihuafangshiwancheng。danshi，zhekenengyiweizhezaixitongzhongshiyongweikongzhiqihefeiyishixingcunchu，bingzhichixiangyingchengben。jiejuezhegewentideyizhongchangjianfangfashishiyongwaibuwuyuanzujianlaishixianzhexieshezhi。



輸入和輸出電容通常被集成到該電源模塊中，但有時候需要從外部連接。圖2顯示了采用了ADI公司新產品LTM8074的電路。



圖4.LTM8074的VIN最高可達40 V
，輸出電流1.2 A，占用空間麵積僅為4 mm × 4 mm



通(tong)過(guo)使(shi)用(yong)一(yi)個(ge)外(wai)部(bu)電(dian)阻(zu)來(lai)設(she)置(zhi)所(suo)需(xu)的(de)輸(shu)出(chu)電(dian)壓(ya)，可(ke)以(yi)減(jian)少(shao)類(lei)型(xing)數(shu)量(liang)，並(bing)為(wei)應(ying)用(yong)提(ti)供(gong)一(yi)定(ding)的(de)靈(ling)活(huo)性(xing)。如(ru)果(guo)不(bu)需(xu)要(yao)軟(ruan)啟(qi)動(dong)，則(ze)無(wu)需(xu)將(jiang)電(dian)容(rong)連(lian)接(jie)到(dao)相(xiang)應(ying)的(de)引(yin)腳(jiao)上(shang)。所(suo)有(you)這(zhe)些(xie)功(gong)能(neng)結(jie)合(he)起(qi)來(lai)，就(jiu)能(neng)夠(gou)在(zai)極(ji)小(xiao)的(de)電(dian)路(lu)板(ban)麵(mian)積(ji)內(nei)實(shi)現(xian)電(dian)壓(ya)轉(zhuan)換(huan)。憑(ping)借(jie)LTM8074僅4 mm × 4 mm的邊沿長度，以及最少量的外部接線
，整個電源單元可以在僅約8 mm × 8 mm的電路板區域內運行，提供高達40 V的輸入電壓和高達1.2 A的輸出電流。圖3顯示了采用最少數量的必需外部組件的示例布局。



圖5.約8 mm × 8 mm電路板麵積上的示例布局



對於小型電源，能否提供極高轉換效率至關重要，否則可能會遇到散熱問題。



新產品LTM8074的尺寸僅為緊湊，能夠完美解決這一問題。憑借集成的Silent Switcher技術，它可以用於對噪聲極為敏感，通常配備線性穩壓器的電路中。



高度集成的電源模塊不僅可用於簡化開關電源的設計，還可用於在極小的空間內實現高效的電壓轉換。



ADI µModule器件的關鍵性能特征包括：



● 噪聲更低（超低噪聲和Silent Switcher器件）

● 超薄封裝

● 6麵高效降溫(CoP)

● 在線路、負載和溫度範圍中，精準實現VOUT調節

● 極端可靠性測試

● 接地環路最少

● 在襯底上實現多重輸出

● 極端溫度測試





作者簡介



Frederik Dostal曾就讀於德國埃爾蘭根大學微電子學專業。他於2001年開始工作
，涉足電源管理業務
，曾擔任多種應用工程師職位
，並在亞利桑那州鳳凰城工作了四年，負責開關模式電源。他於2009年加入ADI公司，並在慕尼黑ADI公司擔任電源管理現場
