常見的加速度傳感器主要有壓電陶瓷加速度傳感器、應變式加速度傳感器
、電容式加速度傳感器和MEMS加速度傳感器，傳統的電機振動監測主要選用IEPE電壓輸出型壓電加速度傳感器。但隨著MEMS技術的不斷進步
，目前在很多應用上已經開始逐步替代壓電式傳感器，世健公司技術支持部Eason Huang表示
，ADI在MEMS加速度傳感器產品上可以提供豐富的產品來滿足不同的振動頻率監測，同時能保持最好的噪聲性能。Eason將ADI公司的ADXL1002與某壓電陶瓷加速度傳感器公司的B產品進行了對比：

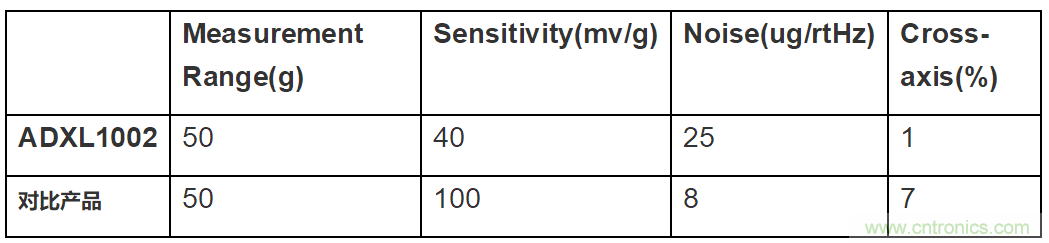

1.     性能參數對比




2.    靈敏度和相移對比

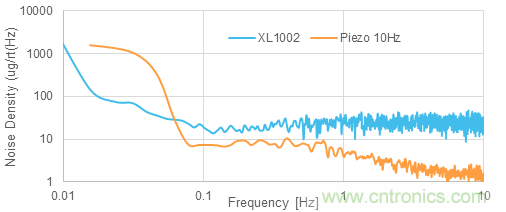

3.    噪聲密度對比



經過對比不難發現

，兩款傳感器在靈敏度上非常接近，而ADXL1002隨頻率的相移相對於對比產品要小一半
，底噪上壓電陶瓷要比MEMS小一些。在成本方麵

，Eason介紹

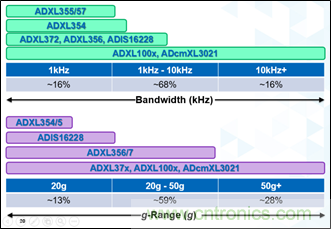

，壓電陶瓷比MEMS高出許多——$100 vs $30。以下是ADI常用於振動監測的加速度傳感器選型：

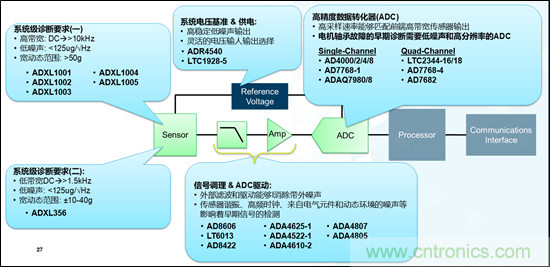

ADI除了MEM加速度傳感器，還可以在整個信號采集信號鏈上提供完整解決方案：





當然

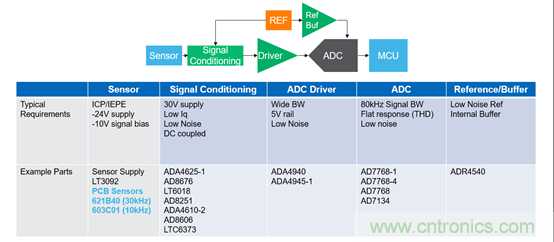

，如果想繼續選用PZT傳感器，ADI也可以提供後續調理和數據采樣方案：





除了分立的傳感器
、信號調理和數據采集方案外，ADI最新推出全集成的單模塊解決方案ADcmXL3021，該模塊能基於ADXL100x傳感器設計


，能提供如下優異的監測性能：



● ±50 g 的測量範圍

● DC ~ 10 KHz的帶寬（5%的帶內平坦度）

● 高采樣的ADC性能，最高支持到220 Ksps

● 支持外部時鍾對多傳感器信號的同步采集

● 3.0 ~ 3.6V單電源供電

● -40︒C ~ 105︒C的工作溫度



通過對比，我們可以發現ADI的工業級MEMS加速度傳感器在溫度響應、幅值線性度

、衝擊極限上都有非常好的性能表現

，尤其是在低頻的幅頻特性
，衝擊恢複能力
、長期可靠性上都會優於壓電傳感器
，通過結合優化機械設計
，ADI可以提供性能優異的完整解決方案和成套產品來滿足客戶的電機健康狀態的監測和診斷應用。Eason表示
，作為一家技術型授權代理商，對於電機健康狀態監測應用，世健公司可以根據客戶的不同需求
，提供從MEMS傳感器到無線傳輸（DUST）的全套解決方案
，幫助縮短產品開發周期

，加快產品應用部署。
