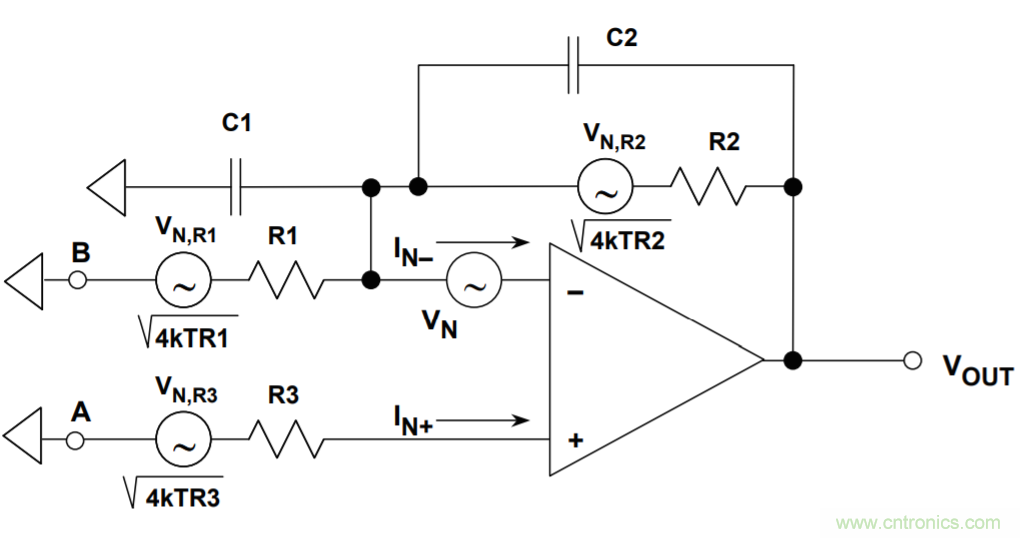

圖1：帶電抗元件的運算放大器噪聲模型(二階係統)



由於存在C1和C2
，噪聲增益是頻率的函數，並在較高頻率下有峰化現象(假定選擇C2
，使該二階係統處於臨界阻尼狀況)。隻要使R1×C1 = R2×C2，就可以實現平坦的噪聲增益。



不過，對於電流電壓轉換器

，R1通常為高阻抗，因此該方法不起作用。在這些情況下，要使信號帶寬最大有點複雜

，詳見“指南MT-059”。



向輸入端A施加直流信號(B接地)時
，增益(即低頻噪聲增益)為1 + R2/R1。在較高頻率下
，從輸入端A到輸出端的增益變為1 + C1/C2(高頻噪聲增益)。



請注意，閉環帶寬f_cl是噪聲增益與開環增益相交點的頻率。向B施加直流信號(A接地)時，增益為–R2/R1
，其中高頻截止點由R2-C2決定。從B到輸出端的帶寬為1/2πR2C2。



同相輸入端的電流噪聲I_N+流過R3會引起I_N+R3的噪聲電壓，與運算放大器噪聲電壓V_N和R3的約翰遜噪聲√(4kTR3)一樣，該噪聲電壓會被與頻率相關的噪聲增益放大。R1的約翰遜噪聲會在1/2πR2C2帶寬範圍內放大–R2/R1，R2的約翰遜噪聲則根本不會放大，而是在1/2 πR2C2帶寬範圍內直接連接到輸出。反相輸入端的電流噪聲I_N–僅會流過R2，進而在1/2πR2C2帶寬範圍內導致放大器輸出端出現大小為I_N–R2的電壓。



如果我們考慮這六種噪聲貢獻，則會發現如果R1、R2和R3很(hen)小(xiao)，那(na)麼(me)電(dian)流(liu)噪(zao)聲(sheng)和(he)約(yue)翰(han)遜(xun)噪(zao)聲(sheng)的(de)影(ying)響(xiang)將(jiang)降(jiang)至(zhi)最(zui)低(di)，主(zhu)要(yao)噪(zao)聲(sheng)將(jiang)是(shi)運(yun)算(suan)放(fang)大(da)器(qi)的(de)電(dian)壓(ya)噪(zao)聲(sheng)。隨(sui)著(zhe)我(wo)們(men)增(zeng)加(jia)電(dian)阻(zu)
，約(yue)翰(han)遜(xun)噪(zao)聲(sheng)和(he)噪(zao)聲(sheng)電(dian)流(liu)產(chan)生(sheng)的(de)電(dian)壓(ya)噪(zao)聲(sheng)將(jiang)升(sheng)高(gao)。



ruguozaoshengdianliuhenxiao，nameyuehanxunzaoshengjiangqudaidianyazaoshengerchengweizhuyaodezaoshenggongxian。buguo，yuehanxunzaoshengsuizhedianzupingfanggenzengjiaershenggao
，dianliuzaoshengdianyazesuizhedianzuzengjiaerchengxianxingshenggao，yincizuizhongsuizhedianzujixuzengjia，zaoshengdianliuyinqidedianyajiangchengweizhuyaoyinsu。



無論輸入端是連接到節點A還是節點B(另一個則接地或連接到其它低阻抗電壓源)，上文分析到的這些噪聲貢獻都不受影響，這也是為何出現在運算放大器電壓噪聲V_N上的同相增益(1 + Z2/Z1)會被稱為“噪聲增益”的原因所在。



要計算二階運算放大器係統的總輸出rms噪聲

，需要將這六個噪聲電壓分別乘以相應的增益，然後在相應的頻率上進行積分，如圖2所示(下圖)。

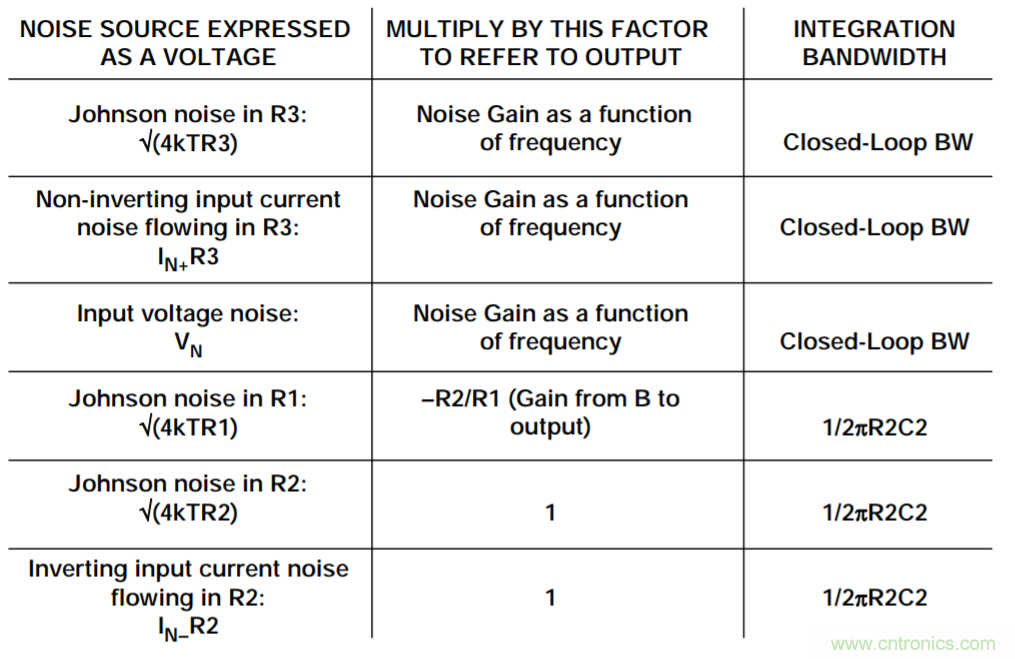

圖2：二階係統折合到輸出端的噪聲源



然後
，所有輸出貢獻因素的和方根即代表總rms輸出噪聲。幸運的是，多數情況下，適當假設並識別主要噪聲貢獻因素，可以極大簡化這個複雜繁瑣的過程。



典型二階係統的噪聲增益如下麵的圖3suoshi。suiranliangbuneijikehenrongyidiwanchengdianyazaoshengjifen，danqingzhuyi，youyucunzaifenghuaxianxiang，yincishurudianyazaoshengyinqideshuchuzaoshengzhuyaoyouzaoshengzengyiwei1 + C1/C2的高頻部分決定。這是二階係統的典型響應類型。反相輸入電流噪聲、R1和R2引起的噪聲僅在1/2πR2C2帶寬上積分。

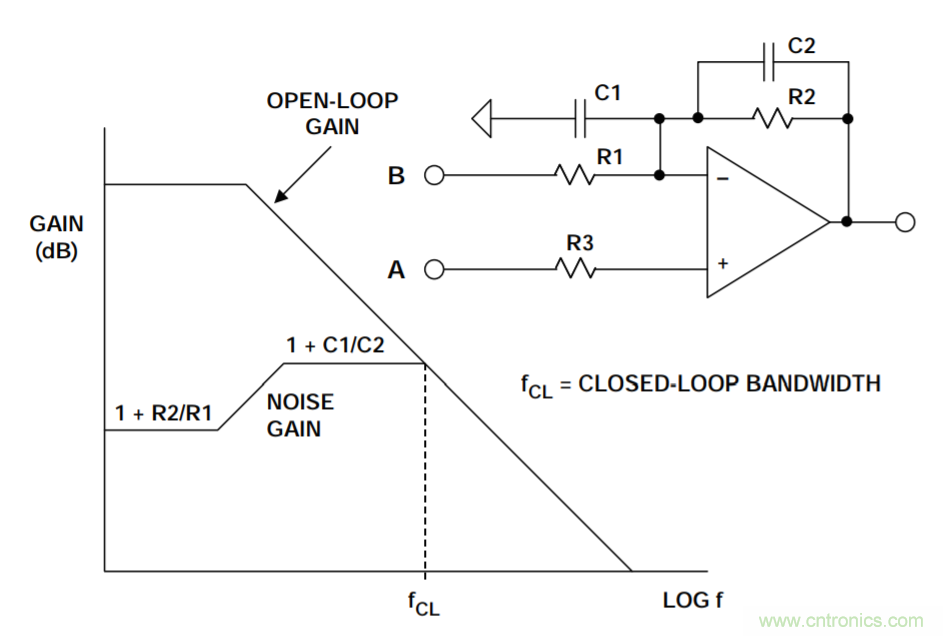

圖3：典型二階係統的噪聲增益



參考文獻



1. Hank Zumbahlen, Basic Linear Design, Analog Devices, 2006, ISBN: 0-915550-28-1. Also available as Linear Circuit Design Handbook, Elsevier-Newnes, 2008, ISBN-10: 0750687037, ISBN-13: 978-0750687034. Chapter 1.



2. Walter G. Jung, Op Amp Applications, Analog Devices, 2002, ISBN 0-916550-26-5, Also available as Op Amp Applications Handbook, Elsevier/Newnes, 2005, ISBN 0-7506-7844-5. Chapter 1.
