在電源方麵，由於其基本的工作原理，高效的DC/DC轉換器可ke能neng成cheng為wei重zhong要yao的de噪zao聲sheng源yuan。它ta們men既ji會hui在zai轉zhuan換huan器qi的de開kai關guan頻pin率lv處chu產chan生sheng低di頻pin紋wen波bo
，也ye會hui產chan生sheng因yin轉zhuan換huan器qi功gong率lv級ji中zhong電dian壓ya和he電dian流liu的de快kuai速su切qie換huan而er引yin起qi的de高gao頻pin噪zao聲sheng。



與開關式穩壓器結合使用的降噪技術示例包括額外的過濾無源元件
，諸如緩衝電路、tieyangticizhuhekuitongdianrongqi，huozaidianyuanlujingzhongbaohanxianxingdianyuan，rudiyachawenyaqi。suiranzhexiefanganzaidaduoshuyingyongzhongdounenghenhaodifahuizuoyong，dantamenzaixiaolv
、解決方案尺寸以及總電源解決方案的成本方麵可能會有所權衡，尤其是在如患者監護儀、智能儀表
、智能傳感器和物聯網係統等始終開啟的應用中。



很多應用肯定會從數據采集和/或射頻（RF）通信事件中的無噪聲環境中受益。但是，電源設計人員需要考慮效率（換言之，電池壽命）、電路板空間和組件成本之間的權衡是否對他們的設計有意義。在證明可能存在問題時
，現代DC/DC轉換器確實提供了有助於減少設計折衷影響的功能。一個示例是TPS62840 DC/DC轉換器，這是一種超低（60nA）靜態電流、高效、750mA降壓型穩壓器，旨在在始終開啟的應用中最大限度地延長電池壽命，可用於始終開機應用。



TPS62840的STOP輸入管腳（見圖1）立即（在電流開關周期之後）和暫時停止調壓器的開關。這段時間內，存儲在輸出電容器中的電荷為應用供電

；穩壓器絕對不會產生紋波或開關噪聲。這種情況下，該應用可以執行無失真
、精確的數據采集和RF通信程序。

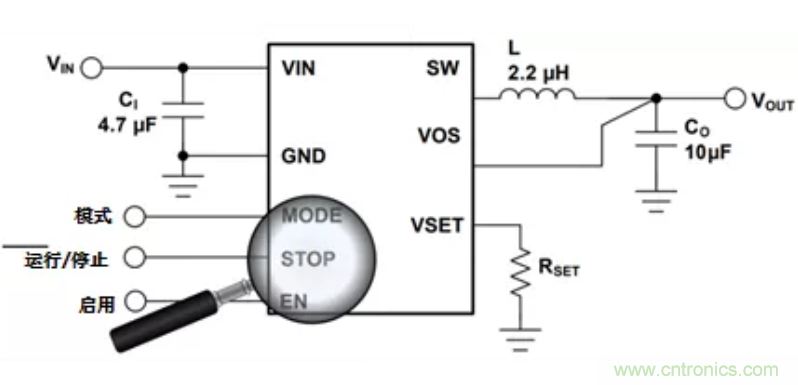

圖1：顯示STOP輸入管腳的典型應用電路



當然，在係統進行時，重要的是在器件的輸出電壓達到係統臨界電平之前重啟器件。一旦將邏輯低電平施加到STOP管腳，調壓器將立即恢複開關操作，而不會有任何啟動和/或軟啟動延遲。圖2說明用於以脈衝頻率調製（PFM）（圖2a）或強製脈衝寬度調製（PWM）（圖2b）操作DC/DC轉換器的STOP特性。

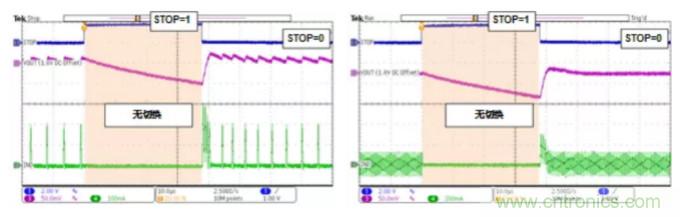

圖2：在PFM操作（a）中
，VIN = 3.6 V，VOUT = 1.8 V和IOUT = 10 mA和強製PWM操作（b）時，采用TPS62840STOP模式操作（其中藍色是STOP管腳的輸入信號
，洋紅色是輸出電壓，綠色是電感器電流）。測量值包括COUT= 10 µF。



在STOP模式下進行無噪聲測量/RF通信事件的所需時間取決於設置的輸出電壓VOUT,SET、輸出電容值COUT、所需的輸出電流IOUT和應用的電壓容限。在圖2的示例中（VIN = 3.6 V，VOUT,SET = 1.8 V，IOUT = 10 mA, COUT = 10 µF），在時間t = 38 µs之後達到約50 mV的壓降。如果恒定輸出電流IOUT對輸出電容器COUT放電，則可使用公式1估算STOP模式下的輸出電壓行為VOUT（t）作為時間t的函數：



VOUT(t) = VOUT,SET – IOUT × t / COUT (1)



在設計具有強噪聲控製要求的始終開啟應用的電源架構時，請確保檢查TPS62840的STOP函數。結合其他特征，例如在低至 IOUT= 1μA的輸出電流時，80%的輕載效率，或者通過將單個電阻器連接到VSET管腳即可在16個預定義輸出電壓之間進行選擇的可能性，TPS62840可幫助最大化係統的電池使用壽命，同時最大程度地減少所需的額外組件數量。
