因此


，下圖提供了將內核電軌標示為 CVDD 的多核 DSP 加以說明。



一個額定電流為 15A 的 500KHz 降壓轉換器負責為 CVDD 供電。該設計可使用連接至 VID 編程器的 4 線數字接口實現 VID 控製，其可直接連接至任何模擬功率級或控製器。點擊這裏觀看 VID 編程器的視頻演示。

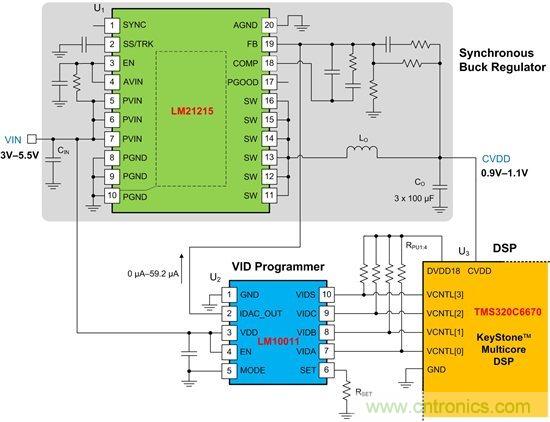

KeyStone DSP 與 VID 功能同步降壓轉換器的原理圖





LM10011 與模擬 PWM 功率級



LM10011 不僅可采集出現在 DSP VCNTL 接口上的 VID 信息
，而且還可設置連接至功率級電路反饋 (FB) 引腳的電流 DAC 輸出。在 6 位模式下，既提供支持 940nA 分辨率的 64 種電流設置
，又提供優於 1% 的誤差精度。在本例中

，CVDD 由 DSP 判定為一個電壓介於 0.9V 至 1.1V 之間的電平，支持 6.4mV 的步進分辨率。無需電平轉換器或膠合邏輯，電阻器 R_SET 可決定啟動時的 CVDD 電壓。LM10011 可與任何具有 FB 輸入的電壓
、電流或 DCAP 模式 PWM 調節器連接。
