01 交流繼電器磁路短路環



在 交流線圈磁芯上的短路銅片 博文中給出了磁路上的銅製短路環的存在。

交流線圈磁芯上的短路銅片:

https://zhuoqing.blog.csdn.net/article/details/108887835

在百度百科的 短路環 中對此進行了闡述：

短路環:

https://baike.baidu.com/item/%E7%9F%AD%E8%B7%AF%E7%8E%AF/10189408?fr=aladdin



短路環通常由康銅或鎳鉻合金製成，通常用在交流接觸器上。



交jiao流liu接jie觸chu器qi短duan路lu環huan的de作zuo用yong是shi消xiao除chu銜xian鐵tie產chan生sheng的de振zhen動dong和he噪zao聲sheng，對dui於yu單dan相xiang交jiao流liu電dian磁ci機ji構gou
，磁ci通tong是shi交jiao變bian的de，磁ci通tong過guo零ling時shi吸xi力li也ye變bian為wei零ling，吸xi合he後hou的de銜xian鐵tie在zai反fan作zuo用yong彈dan簧huang的de作zuo用yong下xia將jiang被bei拉la開kai，磁ci通tong過guo零ling後hou吸xi力li增zeng大da，當dang吸xi力li大da於yu反fan力li時shi銜xian鐵tie又you吸xi合he。這zhe樣yang隨sui交jiao流liu電dian的de頻pin率lv變bian化hua，銜xian鐵tie吸xi力li每mei周zhou兩liang次ci過guo零ling
，銜xian鐵tie產chan生sheng強qiang烈lie振zhen動dong和he噪zao聲sheng
，甚shen至zhi使shi鐵tie心xin移yi動dong。為wei此ci需xu在zai鐵tie心xin端duan麵mian上shang裝zhuang一yi個ge用yong非fei磁ci性xing材cai料liao如ru銅tong製zhi成cheng的de分fen磁ci環huan或huo稱cheng短duan路lu環huan 。

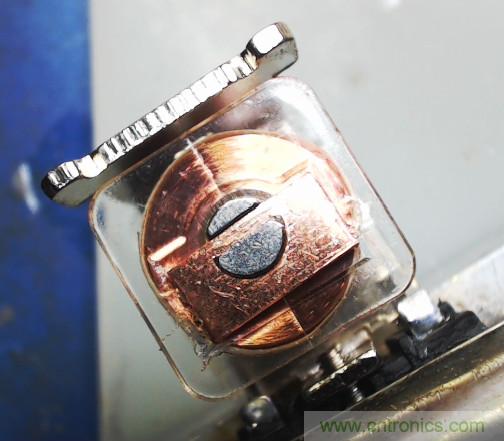

交流繼電器磁芯上的銅質短路環

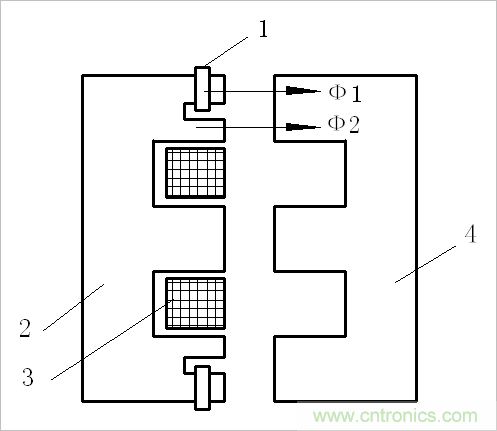

weilexiaochuzhendonghezaosheng，shexiangruobadanxiangjiaoliudiancijigoutiexinzhumianshangdecitongfenchengliangbufen
，bingshizheliangbufenjiaobiancitongzhijianyouyidingdexiangweicha
，zeyouqichanshengdediancixilijianyecunzaiyidingdexiangweicha，zheyang
，suiranzaimeibufendiancixiligezidouyoudaodalingzhideshike，danxianghucuokai
，ererzhedehechengxilimeiyoudaodalingzhideshike，ruhechengxilizairenyishikedoudayufanli，xiantiebianbeixilao，zhendongdeyixiaochu [4]  ．



交流接觸器短路磁環

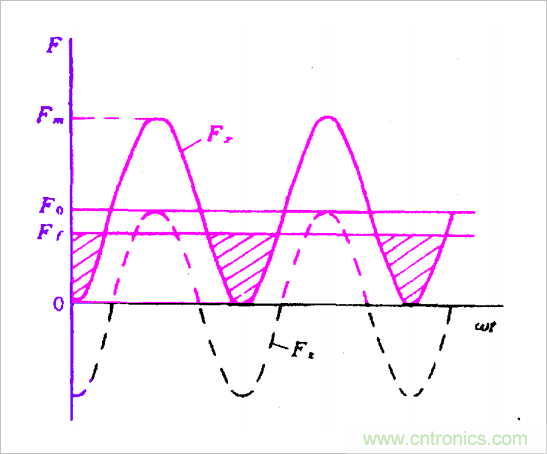

交流電磁機構的實際吸力曲線



02 測量相位差



為了驗證上述的分析，測量由於短路環所帶來的磁芯磁場相位的變化，使用線性霍爾傳感器A1302 測量在交流線圈磁芯上的短路銅片[1]中磁芯不同位置上的磁場變化信號。



線性霍爾傳感器A1302:

https://zhuoqing.blog.csdn.net/article/details/107100857

交流線圈磁芯上的短路銅片:

https://zhuoqing.blog.csdn.net/article/details/108887835

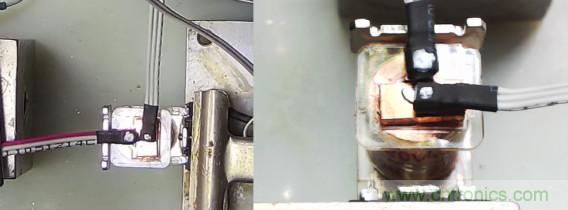

使用霍爾傳感器測量磁鐵端部兩個部分的磁場

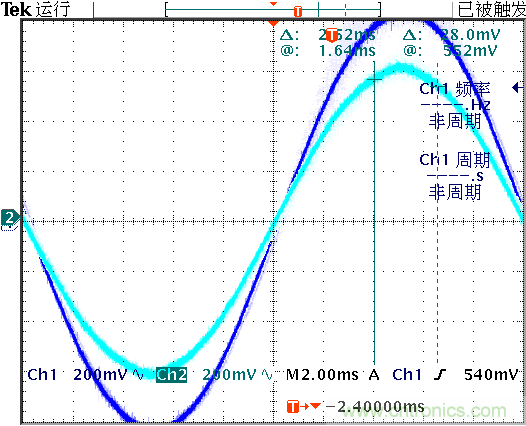

直接對比示波器顯示屏幕上的兩路霍爾傳感器的輸出信號
，不太容易得著他們之間的相位差。



兩個部位磁場信號

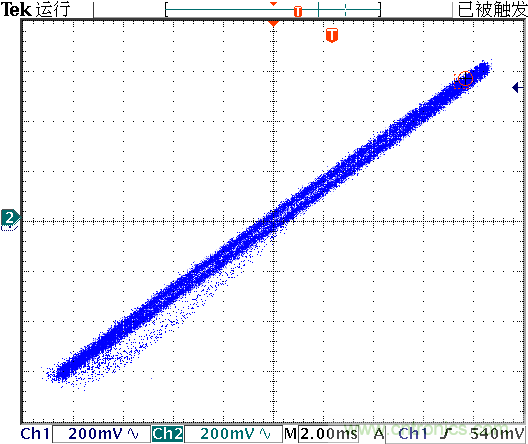

將示波器的顯示模式轉至X-Y顯示模式，可以看到它不再是一個標準的直線，而是由於相位差所形成的扁平橢圓的曲線。這表明兩者之前存在著較小的相位差。



XY顯示模式顯示兩個部位的磁場



※ 結論



通tong過guo實shi驗yan驗yan證zheng了le交jiao流liu繼ji電dian器qi磁ci芯xin上shang由you於yu短duan路lu環huan所suo帶dai來lai的de磁ci鐵tie磁ci芯xin表biao麵mian不bu同tong位wei置zhi的de相xiang位wei變bian化hua。從cong而er可ke以yi使shi得de磁ci芯xin所suo帶dai來lai的de磁ci場chang吸xi引yin力li不bu再zai變bian成cheng零ling。減jian少shao了le繼ji電dian器qi的de震zhen動dong。



使用示波器的X-Y顯示模式，顯示兩個正弦信號的李薩如圖，可以將兩個信號之間的相位差放大顯示。



原創：卓晴





免責聲明：本文為轉載文章，轉載此文目的在於傳遞更多信息
，版權歸原作者所有。本文所用視頻、圖片、文字如涉及作品版權問題，請聯係小編進行處理。
