為了滿足這種需求，數字電源管理作為複雜的高可靠性應用之關鍵組件正在快速出現。數字電源管理允許通過基於PC的軟件工具，高效率地對複雜的多軌係統進行調試，從而可避免耗費大量時間更改硬件。相比於傳統的硬件 ECN 方法，基於軟件的線路內測試 （ICT） 以及電路板開發與運行狀況檢驗工作大為簡化
，這是因為固件變更可在 PC 上(shang)完(wan)成(cheng)
，而(er)無(wu)需(xu)接(jie)觸(chu)電(dian)路(lu)板(ban)。數(shu)字(zi)電(dian)源(yuan)管(guan)理(li)為(wei)設(she)計(ji)師(shi)提(ti)供(gong)了(le)實(shi)時(shi)遙(yao)測(ce)數(shu)據(ju)和(he)故(gu)障(zhang)記(ji)錄(lu)

，從(cong)而(er)能(neng)實(shi)現(xian)電(dian)源(yuan)係(xi)統(tong)故(gu)障(zhang)的(de)快(kuai)速(su)診(zhen)斷(duan)
，並(bing)迅(xun)速(su)采(cai)取(qu)糾(jiu)正(zheng)行(xing)動(dong)。



也許最有意義的是，具有數字管理功能的 DC/DC 轉換器允許設計師開發“綠色”電源係統，這類電源係統在滿足係統性能目標 （計算速度、數據傳輸速率等等） 的同時，還能優化能源利用率。優化可以在負載點、電路板和機架上，甚至在安裝階段進行，從而同時降低了基礎設施成本和產品在整個壽命期內的總體擁有成本。



本文探討了在網絡交換機和路由器

、基站和服務器
、以及工業和醫療設備中，怎樣通過使用 LTC2974 四通道數字電源管理 IC 來改善性能、可靠性和能效。

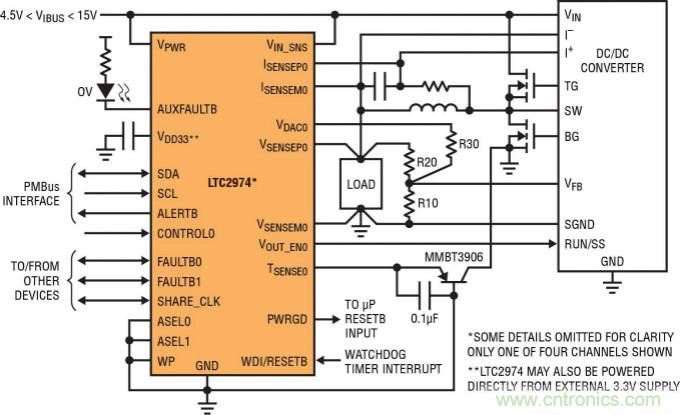

圖 1：具備 EEPROM 的四通道電源控製器 （僅顯示了一個通道）



●     PMBus INTERFACE：PMBus 接口

●     TO/FROM OTHER DEVICES：至/自其他器件

●     TO uP RESETB INPUT：至微處理器的複位 B 輸入

●     WATCHDOG TIMER INTERRUPT：看門狗定時器中斷信號

●     DC/DC CONVERTER：DC/DC 轉換器

●     * SOME DETIALS OMITTED FOR CLARITY：* 為清晰起見，省略了一些細節

●     ONLY ONE OF FOUR CHANNELS SHOWN：僅顯示了 4 個通道之中的 1 個

●     **LTC2974 MAY ALSO BE POWERED DRIECTLY FROM EXTERNAL 3.3V SUPPLY

●     ** LTC2974 也可以直接由外部 3.3V 電源供電



對任何數量的電源排序；隨意增加電源



LTC2974 簡化了任何數量電源的排序。通過使用一種基於時間的算法，用戶能以任何順序、動態地為電源的接通和斷開排序。利用單線共享時鍾總線以及一個或多個雙向故障引腳也可以跨多個 LTC2974 排序 （參見圖 2）。這種方法極大地簡化了係統設計，因為通道能按照任何順序排序
，而不管由哪一個 LTC2974 提供控製。任何時間都可增加額外的 LTC2974，而不必擔心係統限製，例如子卡連接器引腳供應受限。

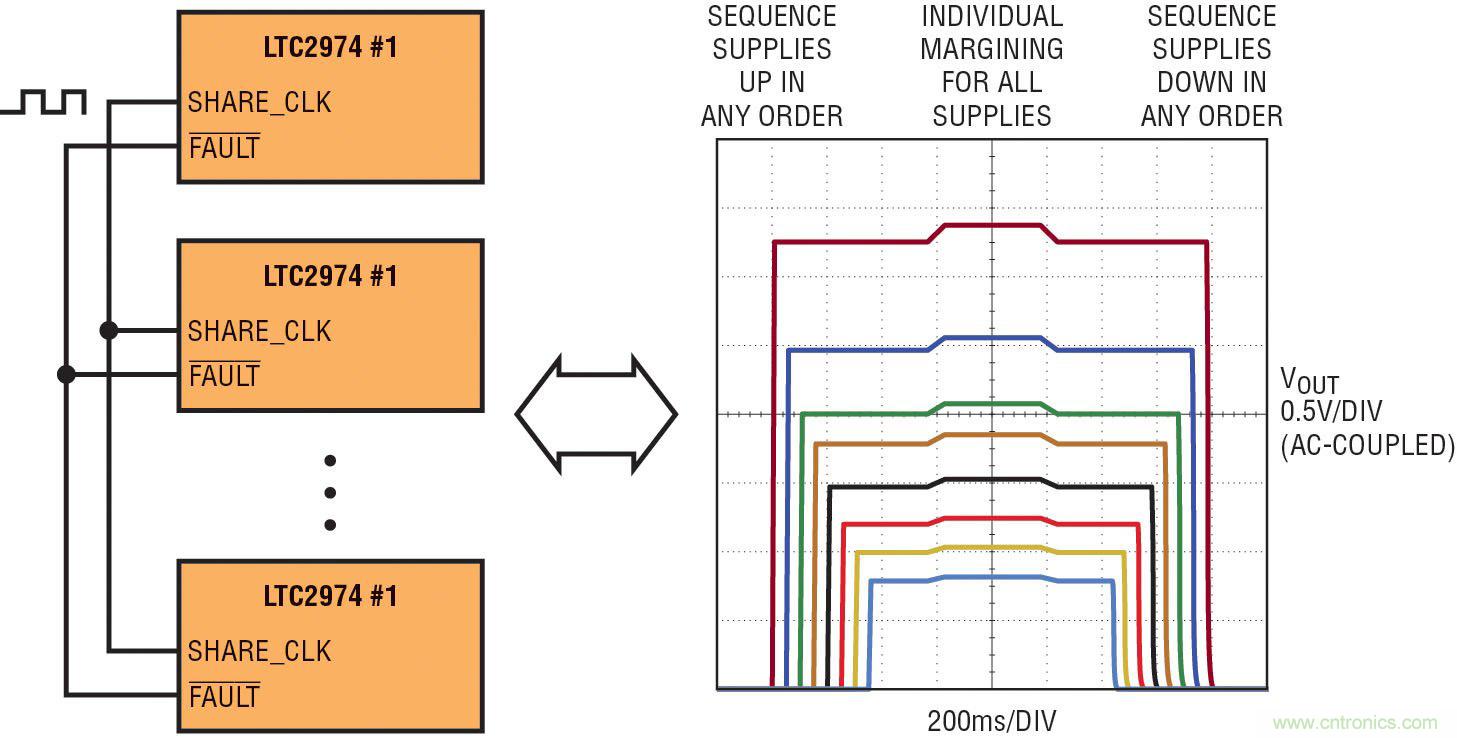

圖 2：僅用兩條連接
，就可以無縫地級聯多個 LTC2974



●     SEQUENCE SUPPLIES UP IN ANY ORDER：以任何順序為電源加電排序

●     INDIVIDUAL MARGINING FOR ALL SUPPLIES：所有電源都可以單獨進行裕度調節

●     SEQUENCE SUPPLIES DOWN IN ANY ORDER：以任何順序為電源斷電排序

●     0.5V/DIV：每格 0.5V

●     AC-COUPLED：AC 耦合



加電排序可由各種條件響應觸發。例如，當下遊 DC/DC POL 轉換器的中間總線電壓超過特定接通電壓時
，LTC2974 jiukeyizidongpaixu。huozhe，jietongpaixukeyiyoukongzhiyinjiaoshurudeshangshenghuoxiajiangyanqidong。gaiqijianhaiketigongxiangyingguzhangqingkuangdelijiduankaihuoduankaipaixu。paixuhaikeyiyoujiandande I2C 命令啟動。LTC2974 支持這些條件的任意組合。



堅固的係統需要通用故障管理



shuangxiangguzhangyinjiaokeyonglaijianlitongdaozhijianguzhangxiangyingdexiangguanxing。liru
，ruguofashengduanlu，nameyigehuoduogetongdaodejietongpaixukeyizhongzhi。dianyahedianliujianchaqidexianzhimenxianhexiangyingshijiandeguodaheguoxiaozhidoushikebianchengde。ciwai
，haikejianshishurudianya、芯片溫度和 4 個外部二極管的溫度。LTC2974 可以設定為，如果這些量之中的任意一個超過了它們的過大或過小值的限製，那麼 LTC2974 就以若幹種方式做出響應，包括立即鎖斷、抗尖峰幹擾鎖斷和具重試功能的鎖斷。



還可用集成的看門狗定時器來監視外部微控製器。有兩種超時時間間隔可用：第一次看門狗時間間隔和接續時間間隔。這使得有可能在一確定電源良好信號以後
，就為微控製器規定較長的超時時間間隔。LTC2974 可以配置為，如果發生看門狗故障，就使微控製器在預先確定的時間長度內處於複位狀態，之後重新確定電源良好輸出。



利用準確的電壓監視來改善製造良率



隨著電壓降至低於 1.8V

，很多現成有售的模塊在隨溫度變化滿足輸出電壓準確度的要求方麵都會遇到麻煩。現在，低於 ±10mV 的絕對準確度要求是常見的，從而必須在製造過程中微調輸出電壓，這是一個耗費大量時間的過程。



原始設備製造商 （OEM） 必(bi)須(xu)給(gei)測(ce)試(shi)留(liu)出(chu)裕(yu)度(du)，以(yi)確(que)保(bao)麵(mian)對(dui)不(bu)斷(duan)漂(piao)移(yi)的(de)軌(gui)電(dian)壓(ya)，交(jiao)付(fu)可(ke)靠(kao)的(de)係(xi)統(tong)，這(zhe)可(ke)能(neng)導(dao)致(zhi)極(ji)大(da)地(di)影(ying)響(xiang)製(zhi)造(zao)良(liang)率(lv)。解(jie)決(jue)這(zhe)一(yi)問(wen)題(ti)有(you)一(yi)種(zhong)好(hao)得(de)多(duo)的(de)辦(ban)法(fa)
，即(ji)接(jie)受(shou)電(dian)源(yuan)模(mo)塊(kuai)不(bu)準(zhun)確(que)這(zhe)個(ge)現(xian)實(shi)，使(shi)係(xi)統(tong)能(neng)在(zai)現(xian)場(chang)自(zi)我(wo)微(wei)調(tiao)。LTC2974 的數字伺服環路從外部微調該模塊的輸出電壓
，使其準確度隨溫度變化好於 ±0.25% （參見圖 3）
，從而最大限度地減少了軌電壓漂移。除了改善製造良率
，該數字伺服環路避開了模塊準確度限製，使給電源模塊供電變得更容易了。

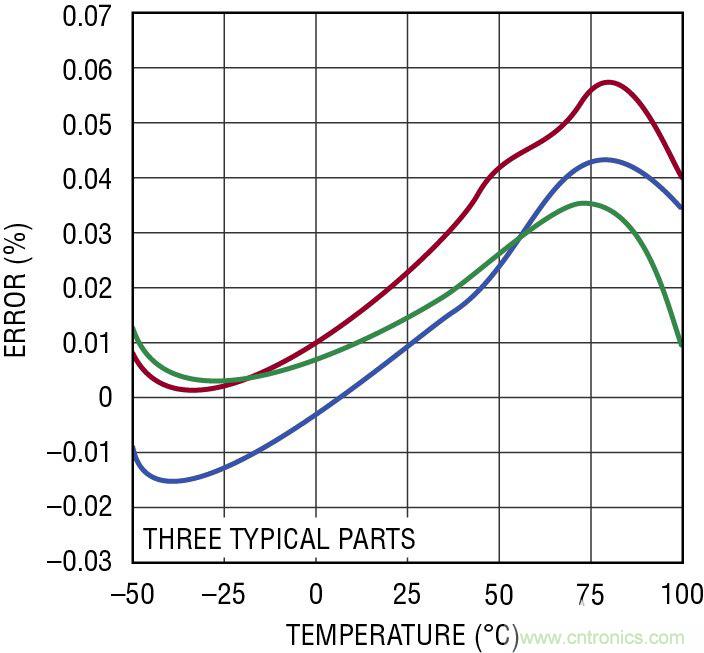

圖 3：LTC2974 可在整個溫度範圍內提供卓越的電壓伺服準確度



●     ERROR：誤差

●     THREE TYPICAL PARTS：3 款典型器件

●     TEMPERATURE：溫度



堅固的係統得自非常容易的裕度調節



LTC2974 的數字伺服環路10 位 DAC 在為 Shmoo 繪圖等應用保持高分辨率的同時
，還允許用戶在很寬的範圍內調節電源裕度。裕度調節是用單條命令通過 I2C 接口控製的
，而且裕度調節 DAC 的輸出連接到反饋節點，或通過一個電阻器微調 DC/DC zhuanhuanqideshuru。zhegedianzuqidezhizhenduiyunxudeshuchudianyayudutiaojiefanweishedingleyingjianxianzhi
，zheduiyuruanjiankongzhizhixiadedianyuanshiyixiangzhongyaodeanquancuoshi。
