那如何正確地布設運算放大器的電路板以確保其功能
、性能和穩健性呢

？



事件重現



工程師與自己的實習生利用增益為2V/V、負荷為10k
、電源電壓為+/-15V的非反相配置OPA191運算放大器進行設計。圖1所示為該設計的原理圖。

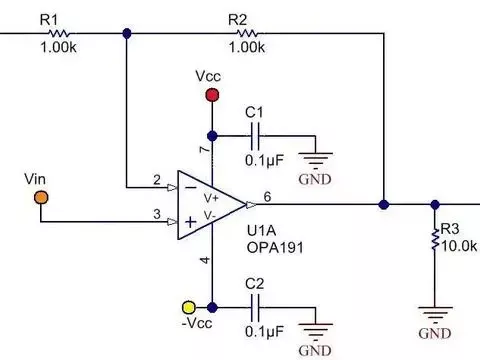

圖1 采用非反相配置的OPA191原理圖



工程師指派實習生為該設計布設電路板，同時為他做了PCB布設方麵的一般指導（即盡可能縮短電路板的走線路徑
，同時將組件保持緊密排布，以減小電路板空間），然後讓他自行設計。



設計過程到底有多難
？其實就是幾個電阻器和電容器罷了
，不是嗎？



圖2所示為實習生首次嚐試設計的布局。紅線為電路板頂層的路徑，而藍線為底層的路徑。



圖2 首次布局嚐試方案



dangshiyishidaodianlubanbujubingbuxiangzijixiangxiangdenayangzhiguan，gongchengshijiaodeyinggaiweishixishengzuoyixiegengxiangxidezhidao。shixishengzaishejishiwanquanzuncongletadejianyi，suoduanlezouxianlujing，bingjianggebujianjinmidipaibuzaiyiqi。danzhezhongbujuhaikeyijinyibugaishan，congerjianxiaodianlubanjishengzukangbingyouhuaqixingneng。



他們所做的首項改進是將電阻R1和R2移至OPA191的倒相引腳（引腳2）旁；這樣有助於減小倒相引腳的雜散電容。



運算放大器的倒相引腳是一個高阻抗節點
，因此靈敏度較高。較長的走線路徑可以作為電線，讓高頻噪音耦合進信號鏈。倒相引腳上的PCB電容會引發穩定性問題。因此，倒相引腳上的接點應該越小越好。



將R1和R2移至引腳2旁
，可以讓負荷電阻器R3旋轉180度，從而使去耦電容器C1更貼近OPA191的正電源引腳（引腳7）。rangquoudianrongqijinkenengtiejindianyuanyinjiao，zheyidianjiqizhongyao。ruguoquoudianrongqiyudianyuanyinjiaozhijiandezouxianlujingjiaochang，huizengdadianyuanyinjiaodediangan
，congerjiangdixingneng。



他們所做的另一項改進在於第二個去耦電容器C2。不應將VCC與C2的導孔連接放在電容器和電源引腳之間
，而應布設在供電電壓必須通過電容器進入器件電源引腳的位置。

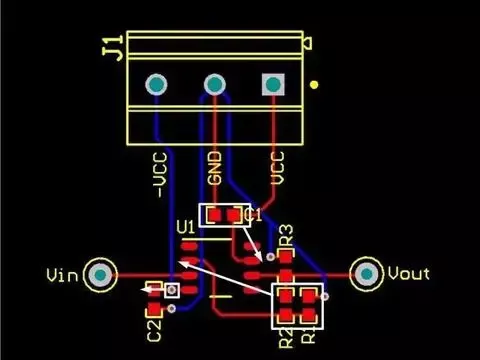

圖3顯示了移動每個部件和導孔從而改善布局的方法。



圖3 改進布局的各部件位置



可ke以yi加jia寬kuan走zou線xian路lu徑jing，以yi減jian小xiao電dian感gan
，即ji相xiang當dang於yu走zou線xian路lu徑jing所suo連lian接jie的de焊han盤pan尺chi寸cun。還hai可ke以yi灌guan流liu電dian路lu板ban頂ding層ceng和he底di層ceng的de接jie地di層ceng

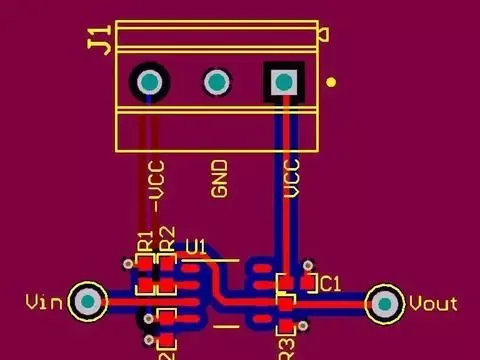

，從cong而er為wei返fan回hui電dian流liu創chuang造zao一yi個ge堅jian實shi的de低di阻zu抗kang路lu徑jing。圖tu4所示為終布局。



圖4 終布局



經驗總結



當布設印刷電路板時，務必遵循以下布設慣例：



1 盡量縮短倒相引腳的連接；



2 讓去耦電容器盡量靠近電源引腳。



3 如果使用了多個去耦電容器
，將的去耦電容器放在離電源引腳近的位置。



4 不要將導孔置於去耦電容和電源引腳之間。



5 盡可能擴寬走線路徑。



6 不要讓走線路徑上出現90度的角。



7 灌流至少一個堅實的接地層。



8 不要為了用絲印層來標示部件而舍棄良好的布局。
