【導讀】2020 年 3 月，COVID-19新冠肺炎疫情迅速傳播
，全球急救呼吸機的短缺成為人們最大的擔憂之一。呼吸機需求的激增預示著其很快就會供不應求。MPS團隊也嚐試在這場危機中貢獻一份力量。盡管MPS並不是醫療設備製造商，但其工程師和設計師在電力電子和電機控製方麵擁有豐富的經驗。將其專業積澱應用於呼吸機、呼吸器和呼吸機類設備的技術架構，MPS期望能夠助力抗擊這次的全球性大瘟疫。

本文將介紹MPS 開源“急救呼吸機”的開發過程，同時也展示MPS 電源解決方案在增強任意電子係統設計與開發方麵發揮的作用。

設計基準

解決迫在眉睫的呼吸機短缺問題有哪些具體需求
？MPS在思考這個問題時尋求了創客/DIY 社區的幫助。這將我們引向麻省理工學院（MIT）一個技術和醫療團隊開發的急救呼吸機項目，E-Vent。E-Vent 是一個開源項目，它致力於為世界各地的團隊提供臨床和設計參考信息，從而通過自動化手動氣囊閥麵罩 (BVM) 來製作他們自己的急救用呼吸機（見圖 1）。

圖1: 麻省理工學院的第3版E-Vent原型(1)

注：

1) 圖片來源：麻省理工學院。

一個正規的呼吸機是很複雜的機器（見圖 2）。它不僅僅簡單地壓迫空氣進出患者肺部，還控製空氣量、流速
、氧氣含量，甚至控製空氣溫度和濕度。此外，呼吸機還必須監測可能危及患者的任何情況，並觸發適當警報或糾正措施。

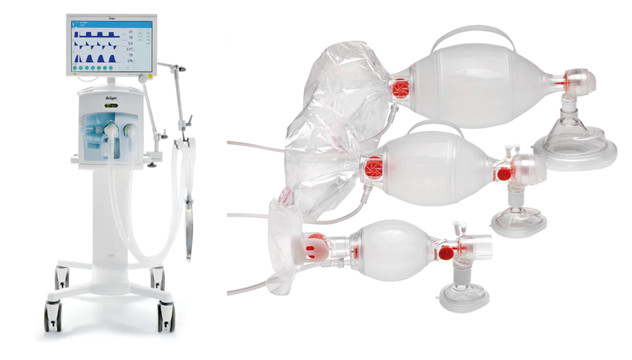

圖2: 呼吸機和氣囊閥麵罩（BVM）圖示(2) (3)

注：

2)圖片來源 Dräger.

3)圖片來源Ambu.

相比之下，自動化 BVM（例如 E-Vent 係統）並不是一個功能齊全的呼吸機。 雖然自動化 BVM可以提供機械換氣
，並包含基本的安全監測，但它隻是緊急情況下使用的過渡設備
，用於自動執行手動過程。自動化BVM 僅用於維持患者呼吸，直到有正規的呼吸機可用
，它允許醫務人員將之同時用於多名患者。

“呼吸機”一詞被廣泛用於描述提供機械換氣的設備

，但我們有必要區分緊急情況下使用的自動化BVM 設備與全功能呼吸機。BVM 設備是一種可能造成醫療風險的過渡設備
，應僅在必要時使用。 設計優化的MPS急救呼吸機

MPS 的設計遵循了MIT 的 E-Vent 係統主要架構
，它采用Arduino 微控製器來處理用戶輸入、監測關鍵參數並驅動直流電機以擠壓 BVM，同時通過無縫電池備份改善了電源管理，並利用無刷直流 (BLDC) 智能電機改進了電機控製。這種新型設計集成了市麵上已有的傳動係統組件，創建出一個非常緊湊的呼吸設備（見圖 3）。

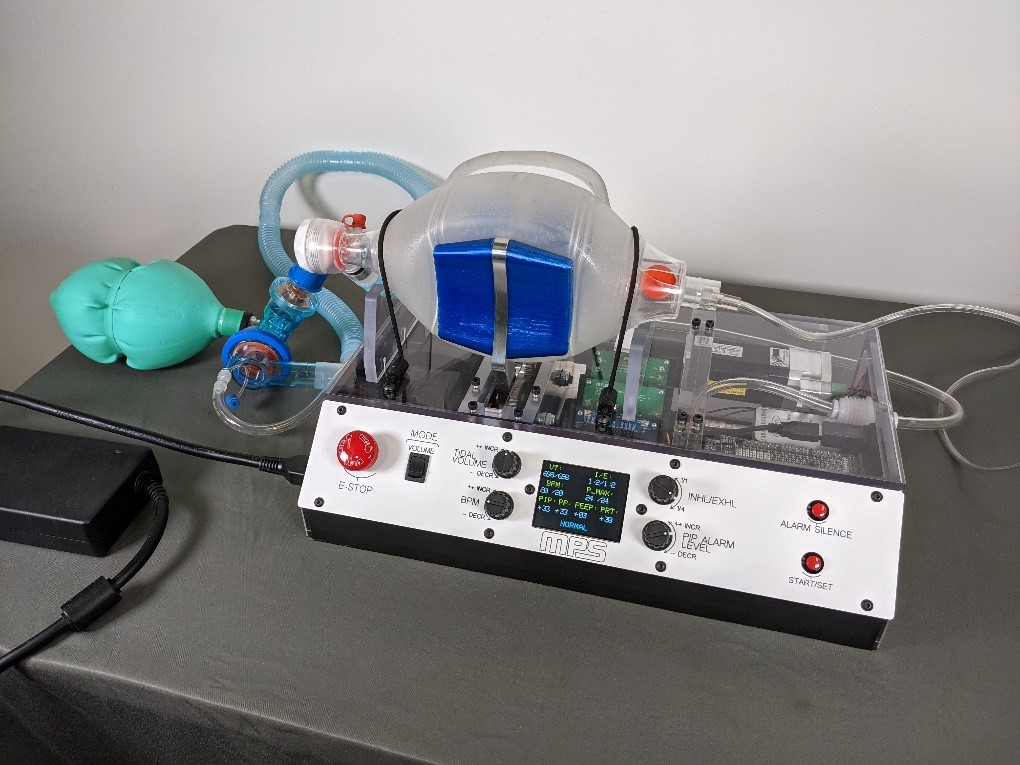

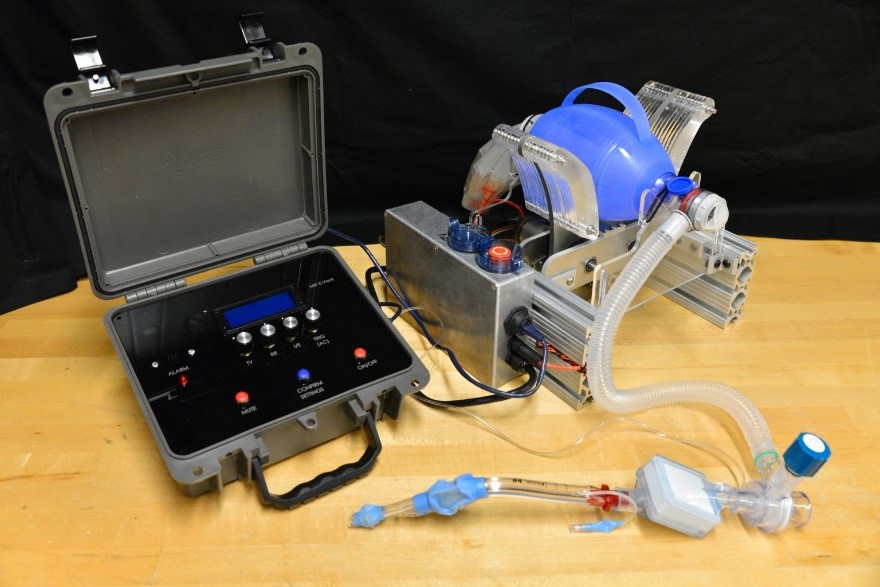

圖3: MPS開源“急救呼吸機”第2版原型

其主要集成組件包括以下設備：

1. MP2759, 帶電源路徑管理功能的開關充電器（作為 EV2759-Q-01A評估板的一部分）。

2. MPM3510A, 同步降壓變換器模塊（作為 EVM3510A-QV-00A評估板的一部分）。

3. MP3910A, 升壓 PWM 控製器（作為 EV3910A-S-00A評估板的一部分）。

當然，我們可以將這些組件集成在一塊定製的PCB上
，但為了縮短開發時間

，我們利用了每個器件已有的預製評估板，並同時創建了一個緊湊的解決方案。

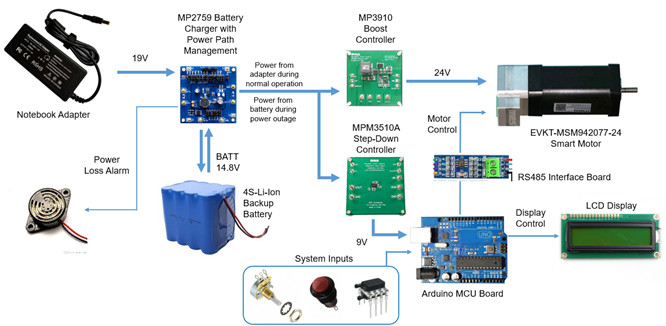

圖4: MPS急救呼吸機係統功能模塊

在該方案中，EV2759-Q-01A從標準 19V 交流電源適配器（例如筆記本電腦上使用的適配器）中獲取主要輸入電源
，可以為呼吸機係統供電
，還可以為呼吸機備用電池充電。EV2759-Q-01A的最大輸入電壓為 36V，可以集成 1 至 6 節串聯電池，具有不同的電池調節電壓和最大 3A 充電電流（見圖 5）。

本方案采用的電池為14.8V、4S
、6000mAh鋰(li)電(dian)池(chi)組(zu)
，這(zhe)種(zhong)電(dian)池(chi)組(zu)廣(guang)泛(fan)應(ying)用(yong)於(yu)遙(yao)控(kong)車(che)和(he)小(xiao)型(xing)機(ji)器(qi)人(ren)。如(ru)果(guo)交(jiao)流(liu)電(dian)源(yuan)被(bei)斷(duan)開(kai)
，係(xi)統(tong)的(de)電(dian)源(yuan)和(he)操(cao)作(zuo)並(bing)不(bu)會(hui)受(shou)到(dao)幹(gan)擾(rao)，急(ji)救(jiu)呼(hu)吸(xi)機(ji)可(ke)以(yi)在(zai)停(ting)電(dian)或(huo)運(yun)送(song)患(huan)者(zhe)的(de)過(guo)程(cheng)中(zhong)繼(ji)續(xu)運(yun)行(xing)。同(tong)時(shi)，EV2759-Q-01A還可配置為在交流斷電發生時觸發告警；電源恢複後
，解除告警。

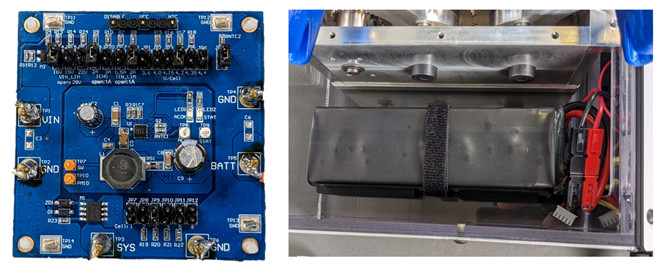

圖5: MPS EV2759板和備用電池

MPM3510A 用於降低主係統電壓，為 Arduino 微控製器提供持續
、穩定的電源。Arduino微控製器是控製係統的器件，因此需要可靠且準確的電源供應。 MPM3510A可適應4.5V 至 36V 的寬輸入電壓範圍
，並提供低至 0.8V 的可調輸出和1.2A 的連續負載電流能力。

MP3910A用於提升主係統電壓

，以為24V BLDC 智能電機供電。與 Arduino微wei控kong製zhi器qi一yi樣yang，電dian機ji驅qu動dong器qi也ye需xu要yao可ke靠kao的de電dian源yuan才cai能neng保bao持chi一yi致zhi的de性xing能neng。對dui急ji救jiu呼hu吸xi機ji係xi統tong而er言yan
，不bu一yi致zhi的de電dian機ji性xing能neng將jiang導dao致zhi不bu準zhun確que的de空kong氣qi輸shu送song。而erMP3910A具有標準的 9V 至 14V 輸入電壓範圍
，能夠嚴格調節輸出24V電壓
，從而提供足夠的電流以滿足峰值功率電機的需求。

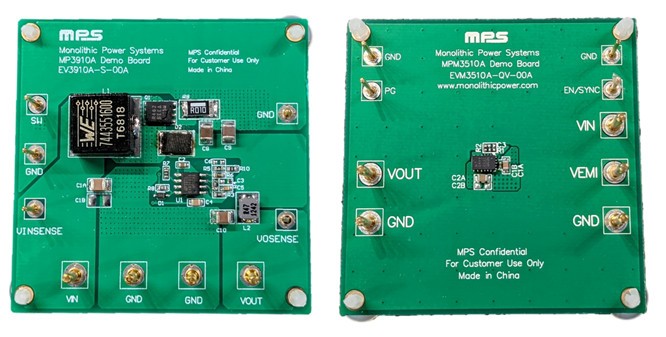

圖6: MPS EV3910A (左) 和EVM3510A (右)

用於擠壓 BVM 的電機為MPS的EVKT-MSM942077-24
，這是一款集成了MPS 智能電機模塊 (MMP742077-24-C)的77W BLDC 智能電機，其外形尺寸為 42mm (NEMA-17)。EVKT-MSM942077-24是MPS的eMotionTM 伺服驅動模塊和套件係統係列產品之一。該電機通過 RS485 連接到 Arduino微控製器，並使用 MPS自己開發的“MSMMotor.h” Arduino庫命令進行控製。

EVKT-MSM942077-24提供了功能強大、緊湊且簡單的解決方案，它使BLDC 電機控製變得更加容易。在其智能電機模塊中，集成有一個磁性角度位置傳感器、一個磁場定向控製器 (FoC) 和電源驅動器（見表 1）。該器件提供RS485 和 PULSE/DIR 兩種輸入接口選項

，具有77W 連續功率輸出和 0.3° 的位置分辨率。EVKT-MSM942077-24 允許設計人員使用電流測量來實現歸位程序，以檢測機械擠壓臂在“打開”方fang向xiang
，何he時shi接jie觸chu到dao內nei置zhi的de機ji械xie擋dang塊kuai。這zhe種zhong內nei置zhi擋dang塊kuai在zai電dian機ji啟qi動dong期qi間jian設she定ding零ling位wei，從cong而er確que保bao了le一yi致zhi的de性xing能neng。由you於yu無wu需xu單dan獨du的de歸gui位wei開kai關guan而er簡jian化hua了le係xi統tong設she計ji（參見圖 7）。

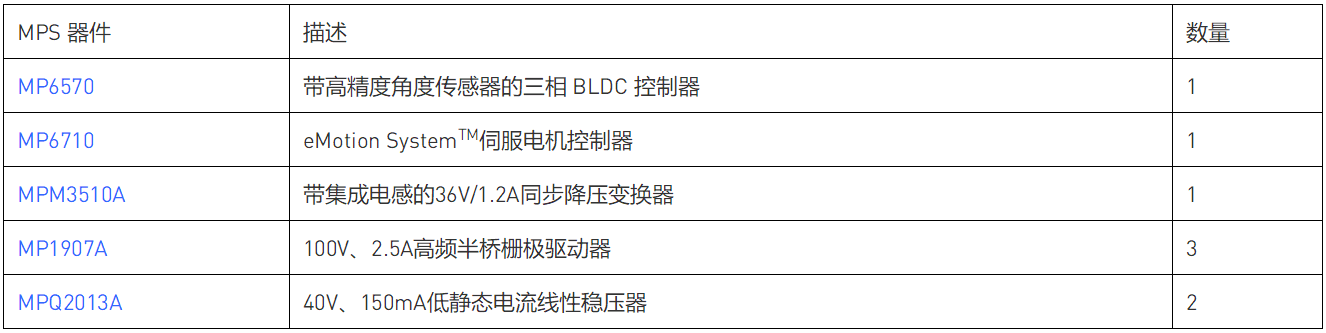

表1: 智能電機模塊組件

圖 7：啟動時執行歸位操作的呼吸機係統

MPS 急ji救jiu呼hu吸xi機ji的de機ji械xie設she計ji非fei常chang簡jian單dan

，而er且qie它ta盡jin可ke能neng地di采cai用yong了le標biao準zhun的de市shi售shou零ling件jian。在zai不bu采cai用yong市shi售shou零ling件jian的de情qing況kuang下xia，該gai解jie決jue方fang案an可ke以yi結jie合he簡jian單dan的de定ding製zhi機ji械xie部bu件jian，例li如ru
，3D 打印符合BVM 形狀的擠壓板。

機械設計的技術需求提供了在不同吸氣與呼氣 (I:E) 比率下每分鍾呼吸次數 (BPM) 的指定範圍。根據 MIT 項目提供的 BPM 和 I:E 比率範圍
，以及他們對擠壓 BVM 的力度要求建議，我們 計算出采用EVKT-MSM942077-24時所需的齒輪減速。我們安裝了一個標準100:1 變速箱和齒輪組
，最終得到200:1的減速比，達到了所需的速度和扭矩水平。其他組件（例如壓力傳感器、報警蜂鳴器、顯示麵板、按鈕、旋鈕和開關）都是標準組件
，係統設計人員可以用任何等效部件來代替。

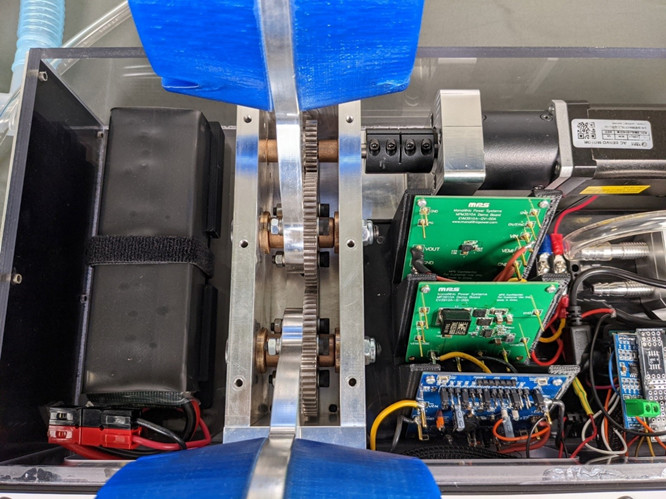

圖8: 由電機和 100:1 行星齒輪箱提供輸入的傳動係統主齒輪

自MPS 創建了第一個功能原型之後，該項目通過視頻、項(xiang)目(mu)網(wang)站(zhan)和(he)網(wang)絡(luo)外(wai)展(zhan)得(de)到(dao)迅(xun)速(su)傳(chuan)播(bo)。很(hen)多(duo)個(ge)人(ren)和(he)團(tuan)體(ti)都(dou)了(le)解(jie)了(le)我(wo)們(men)的(de)開(kai)發(fa)過(guo)程(cheng)，並(bing)在(zai)集(ji)成(cheng)該(gai)方(fang)案(an)特(te)有(you)的(de)電(dian)氣(qi)特(te)性(xing)方(fang)麵(mian)提(ti)供(gong)了(le)幫(bang)助(zhu)。不(bu)過(guo)，MPS並(bing)沒(mei)有(you)將(jiang)該(gai)設(she)計(ji)付(fu)諸(zhu)生(sheng)產(chan)。該(gai)方(fang)案(an)出(chu)台(tai)之(zhi)時(shi)
，許(xu)多(duo)呼(hu)吸(xi)機(ji)製(zhi)造(zao)商(shang)已(yi)經(jing)麵(mian)臨(lin)供(gong)應(ying)短(duan)缺(que)的(de)問(wen)題(ti)，而(er)新(xin)冠(guan)肺(fei)炎(yan)的(de)治(zhi)療(liao)方(fang)案(an)也(ye)沒(mei)有(you)將(jiang)重(zhong)點(dian)放(fang)在(zai)呼(hu)吸(xi)問(wen)題(ti)上(shang)，尤(you)其(qi)是(shi)像(xiang) BVM 這樣的緊急使用呼吸機。但MPS仍然設計了第2個版本的原型，以備未來之需（參見圖 9）。

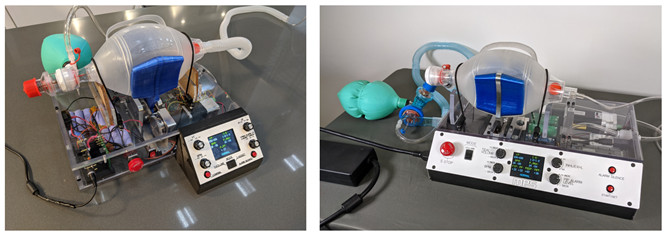

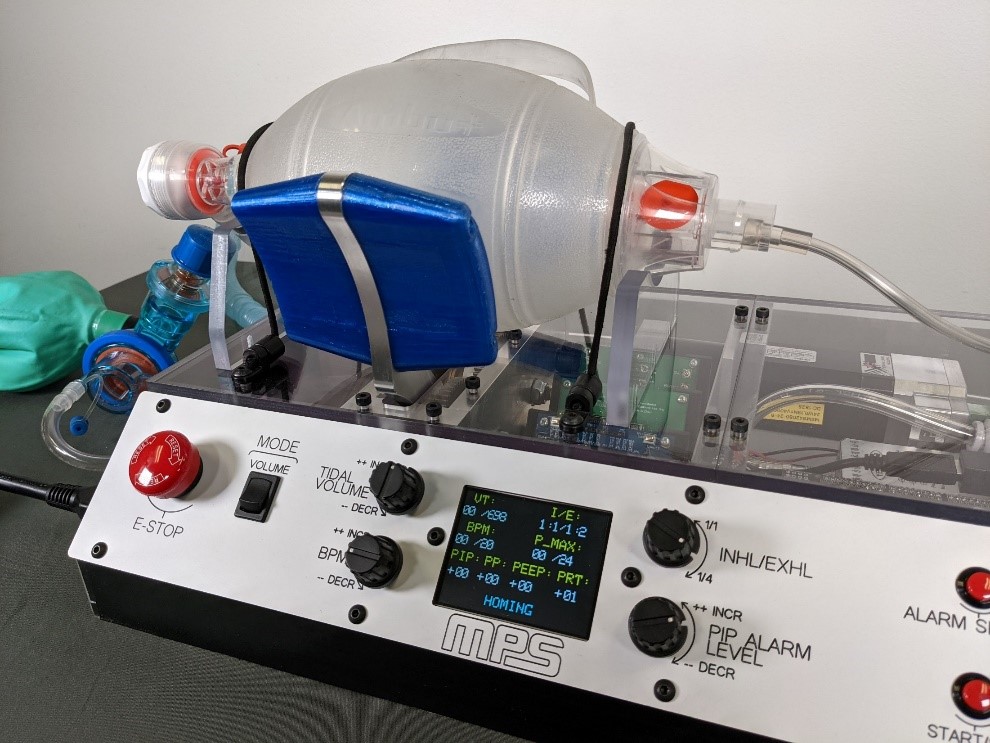

圖 9：MPS 的開源“急救呼吸機”（左側為第 1 版，右側為第 2 版）

結語

MPS 在此感謝 MIT E-Vent xiangmuhechuangkeshequzhongdewushugeren
，tamendoushizhegequanqiuxiezuoxiangmudegongxianzhe。laizishequdexiangfaweiwomenkaifazhezhongjinjiqingkuangxiashiyongdehuxijitigonglezhongyaodecankaoziliao。tongshi，womenchengzhiganxieshengkelalaguyiliaozhongxin (SCVMC) 的醫療團隊所付出的時間與精力，他們在肺模擬器上測試該設備
，幫助我們完善了係統的設計細節，例如 BVM 擠壓板形狀和扭矩要求。

要了解MPS自動化BVM設備采用的設計或組件（包括完整的 BOM、3D 設計文件和 Arduino 控製代碼），請查看開源呼吸機項目頁麵。
