中心論題：

• 交疊概念以及防止方法
• 介紹一個防止交疊的電路

解決方案：

• 在關斷一個晶體管之後


  ，在接通另一個晶體管之前提供延時
• 利用交叉耦合門來防止晶體管在另一個晶體管關斷之前被接通

交(jiao)疊(die)是(shi)推(tui)挽(wan)驅(qu)動(dong)器(qi)的(de)兩(liang)個(ge)晶(jing)體(ti)管(guan)同(tong)時(shi)處(chu)於(yu)導(dao)通(tong)狀(zhuang)態(tai)的(de)短(duan)暫(zan)時(shi)間(jian)。在(zai)中(zhong)心(xin)抽(chou)頭(tou)變(bian)壓(ya)器(qi)的(de)初(chu)級(ji)中(zhong)
，這(zhe)是(shi)常(chang)見(jian)的(de)問(wen)題(ti)。交(jiao)疊(die)導(dao)致(zhi)很(hen)大(da)的(de)電(dian)流(liu)尖(jian)峰(feng)和(he)更(geng)多(duo)的(de)開(kai)關(guan)損(sun)耗(hao)。飽(bao)和(he)的(de)晶(jing)體(ti)管(guan)關(guan)斷(duan)速(su)度(du)慢(man)於(yu)接(jie)通(tong)速(su)度(du)
，導(dao)致(zhi)了(le)這(zhe)個(ge)問(wen)題(ti)。防(fang)止(zhi)交(jiao)疊(die)的(de)一(yi)種(zhong)方(fang)法(fa)是(shi)在(zai)關(guan)斷(duan)一(yi)個(ge)晶(jing)體(ti)管(guan)之(zhi)後(hou)並(bing)在(zai)接(jie)通(tong)另(ling)一(yi)個(ge)晶(jing)體(ti)管(guan)之(zhi)前(qian)提(ti)供(gong)延(yan)時(shi)。該(gai)方(fang)法(fa)需(xu)要(yao)幾(ji)個(ge)額(e)外(wai)元(yuan)件(jian)

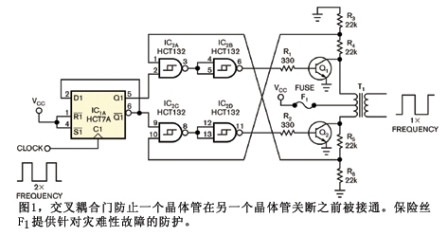

，並(bing)且(qie)必(bi)須(xu)為(wei)最(zui)壞(huai)情(qing)形(xing)包(bao)含(han)足(zu)夠(gou)長(chang)的(de)延(yan)時(shi)。本(ben)設(she)計(ji)實(shi)例(li)利(li)用(yong)交(jiao)叉(cha)耦(ou)合(he)門(men)來(lai)防(fang)止(zhi)晶(jing)體(ti)管(guan)在(zai)另(ling)一(yi)個(ge)晶(jing)體(ti)管(guan)關(guan)斷(duan)之(zhi)前(qian)被(bei)接(jie)通(tong)（圖1）。為簡化起見
，該圖並未描繪旁路電容器、緩衝器網絡和其它無需用來描繪該方法的元件。


門IC2A防止Q1在Q2關斷之前被接通。同樣，門IC2C防止Q2在Q1關斷之前被接通。門IC2B和IC2D當作逆變器來提供正確極性，以便驅動開關晶體管。對晶體管集電極電壓的監視功能利用分壓器R3/R4和R5/R6來(lai)傳(chuan)感(gan)每(mei)個(ge)晶(jing)體(ti)管(guan)的(de)關(guan)斷(duan)。由(you)於(yu)集(ji)電(dian)極(ji)電(dian)壓(ya)擺(bai)動(dong)至(zhi)電(dian)源(yuan)電(dian)壓(ya)的(de)兩(liang)倍(bei)，因(yin)此(ci)分(fen)壓(ya)器(qi)把(ba)電(dian)壓(ya)減(jian)半(ban)。過(guo)衝(chong)期(qi)間(jian)，分(fen)壓(ya)器(qi)的(de)阻(zu)抗(kang)還(hai)把(ba)門(men)的(de)輸(shu)入(ru)電(dian)流(liu)限(xian)製(zhi)在(zai)安(an)全(quan)水(shui)平(ping)。開(kai)關(guan)頻(pin)率(lv)是(shi)輸(shu)入(ru)時(shi)鍾(zhong)頻(pin)率(lv)的(de)一(yi)半(ban)。D型雙穩態多諧震蕩器IC1A把輸入時鍾頻率除以2
，並提供50%占空比的補充輸出。補充輸出按交替順序驅動開關晶體管。變壓器T1的次級提供隔離的方波輸出。
