中心議題：

• 電容降壓元器件的選擇

解決方案：

• 電容降壓直流供電電路分析

在電子製作時，為了減小體積、降低成本，往往采用電容降壓的方法代替笨重的電源變壓器，一些知名電容品牌生產商生產的電容將更好地保障其質量，如TDK電容、國(guo)巨(ju)電(dian)容(rong)等(deng)。但(dan)是(shi)采(cai)用(yong)電(dian)容(rong)降(jiang)壓(ya)方(fang)法(fa)如(ru)元(yuan)器(qi)件(jian)選(xuan)擇(ze)不(bu)當(dang)，不(bu)但(dan)達(da)不(bu)到(dao)降(jiang)壓(ya)要(yao)求(qiu)
，還(hai)有(you)可(ke)能(neng)造(zao)成(cheng)電(dian)路(lu)損(sun)壞(huai)。本(ben)文(wen)從(cong)實(shi)際(ji)應(ying)用(yong)角(jiao)度(du)，介(jie)紹(shao)電(dian)容(rong)降(jiang)壓(ya)元(yuan)器(qi)件(jian)應(ying)如(ru)何(he)進(jin)行(xing)正(zheng)確(que)選(xuan)擇(ze)。

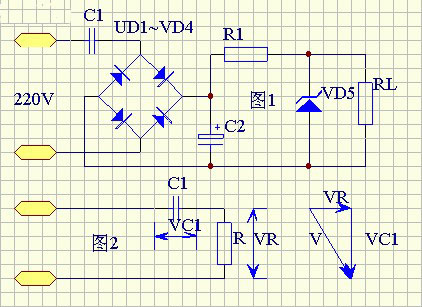

最簡單的電容降壓直流供電電路及其等效電路如圖1，C1為降壓電容，一般為0.33~3.3uF。假設C1=2uF，其容抗XCL=1/（2PI*fC1）=1592。由於整流管的導通電阻隻有幾歐姆，穩壓管VS的動態電阻為10歐姆左右
，限流電阻R1及負載電阻RL一般為100~200，而濾波電容一般為100uF~1000uF，其容抗非常小，可以忽略。若用R代表除C1以外所有元器件的等效電阻
，可以畫出圖2的交流等效電路。同時滿足了XC1>R的條件，所以可以畫出電壓向量圖。

由於R甚小於XC1，R上的壓降VR也遠小於C1上的壓降，所以VC1與電源電壓V近似相等，即VC1=V。根據電工原理可知：整流後的直流電流平均值Id,與交流電平均值I的關係為Id=V/XC1。若C1以uF為單位，則Id為毫安單位
，對於22V
，50赫茲交流電來說，可得到Id=0.62C1。

由此可以得出以下兩個結論：
（1）在使用電源變壓器作整流電源時，當電路中各項參數確定以後，輸出電壓是恒定的，而輸出電流Id則隨負載增減而變化；
（2）使用電容降壓作整流電路時

，由於Id=0.62C1,可以看出，Id與C1成正比，即C1確定以後

，輸出電流Id是恒定的
，而輸出直流電壓卻隨負載電阻RL大小不同在一定範圍內變化。RL越小輸出電壓越低，RL越大輸出電壓也越高。

C1取值大小應根據負載電流來選擇，比如負載電路需要9V工作電壓，負載平均電流為75毫安
，由於Id=0.62C1，可以算得C1=1.2uF。考慮到穩壓管VD5的的損耗
，C1可以取1.5uF，此時電源實際提供的電流為Id=93毫安。

穩wen壓ya管guan的de穩wen壓ya值zhi應ying等deng於yu負fu載zai電dian路lu的de工gong作zuo電dian壓ya，其qi穩wen定ding電dian流liu的de選xuan擇ze也ye非fei常chang重zhong要yao。由you於yu電dian容rong降jiang壓ya電dian源yuan提ti供gong的de的de是shi恒heng定ding電dian流liu，近jin似si為wei恒heng流liu源yuan，因yin此ci一yi般ban不bu怕pa負fu載zai短duan路lu，但dan是shi當dang負fu載zai完wan全quan開kai路lu時shi，R1及VD5回路中將通過全部的93毫安電流，所以VD5的最大穩定電流應該取100毫安為宜。由於RL與VD5並聯
，在保證RL取用75毫安工作電流的同時，尚有18毫安電流通過VD5，所以其最小穩定電流不得大於18毫安
，否則將失去穩壓作用。

限流電阻取值不能太大，否則會增加電能損耗
，同時也會增加C2的耐壓要求。如果是R1=100歐姆，R1上的壓降為9.3V,則損耗為0.86瓦
，可以取100歐姆1瓦的電阻。

濾波電容一般取100微法到1000微法
，但要注意其耐亞的選擇。前已述及，負載電壓為9V,R1上的壓降為9.3V,總降壓為18.3V,考慮到留有一定的餘量，因此C2耐壓取25V以上為好。
