產品特性：

• 在單個主機中最多具有 8 個射頻通道
• 提供獨立的中心頻率調諧
• 校正向導

應用範圍：

• 多通道LTE
  、TD-LTE
  、LTE-Advanced 和 MIMO 射頻測量

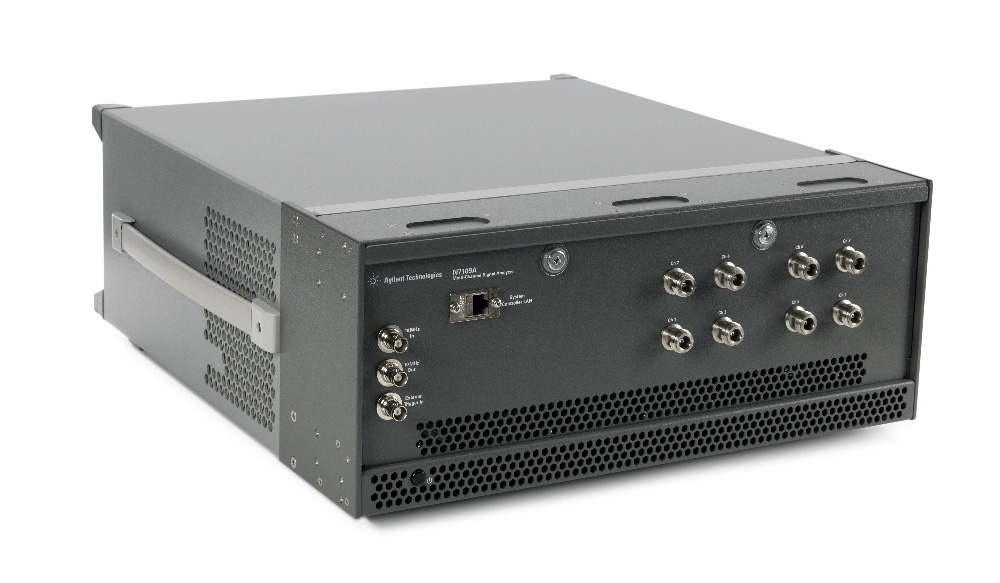

安捷倫科技公司日前宣布推出業界領先的N7109A 多通道信號分析儀增強功能，包括 LTE 天線波束賦形和 LTE-Advanced 載波聚合
，可滿足新興多通道LTE
、TD-LTE、LTE-Advanced 和 MIMO 射頻測量的要求。

憑借 N7109A 在WiMAXTM和 LTE MIMO 測量方麵的優勢，新的增強性能可幫助設計人員始終領先於快速演進的 LTE 和 LTE-Advanced 通信標準。

安捷倫副總裁兼軟件和模塊化解決方案事業部總經理 Mark Pierpoint說：“我們的客戶致力於推動無線通信技術和標準的不斷演進。增強型 N7109A 平台擁有多達 8 個測量通道，可幫助客戶實現這一目標。通過結合其多通道功能與 89600 VSA 軟件新增的波束賦形和載波聚合功能

，N7109A 平台能夠率先為 LTE 設計人員交付卓越性能，幫助他們全麵分析下一代天線、基站和用戶終端設備。”

通過使用最新的89600 VSA 軟件版本 15
，Agilent N7109A 信號分析儀具備以下功能：

1）在單個主機中最多具有 8 個射頻通道
，可進行相位同步測量。

• TD-LTE 基站射頻天線波束賦形的驗證和顯示，包括傳輸模式 7（使用端口 5 時，8x1 單層）和傳輸模式 8（使用端口 7 和端口 8 時，8x2 雙層）。
• 跨通道測量，包括頻率響應、互相關性、相幹性等。
• 高密度模塊化體係結構
  ，即在單個 4U 主機中具有 2 ～ 8 個通道。

2）為每個調諧模塊提供獨立的中心頻率調諧。

• 將單個通道調諧至不同的分量載波，或將多個通道調諧至 MIMO 信號的每個分量載波
  ，從而執行 LTE-Advanced 載波聚合測量。
• 同時執行上行鏈路和下行鏈路測量。

3）校正向導。

• 該逐步向導集成了 Agilent 89600 VSA 軟件，可對被測器件進行精確的幅度和相位測量。

Agilent 89600 VSA 軟ruan件jian是shi業ye界jie領ling先xian的de用yong於yu研yan發fa的de矢shi量liang信xin號hao分fen析xi軟ruan件jian。它ta擁yong有you先xian進jin的de通tong用yong和he標biao準zhun工gong具ju，可ke進jin行xing信xin號hao頻pin譜pu測ce量liang，以yi及ji調tiao製zhi和he時shi間jian表biao征zheng。該gai軟ruan件jian支zhi持chi工gong程cheng師shi成cheng功gong地di對dui物wu理li層ceng信xin號hao問wen題ti進jin行xing故gu障zhang診zhen斷duan。該gai先xian進jin軟ruan件jian不bu僅jin兼jian容rong N7109A 多通道信號分析儀，還可兼容超過 30 種其它的安捷倫產品，其中包括信號分析儀、示波器和邏輯分析儀。它可在運行 Microsoft Windows® 的 PC 或基於 PC 的儀器中運行。
