中心議題：

• 減小升壓型開關電源待機功耗的兩種方法

解決方案：

• 在輸入輸出端之間設置開關
• 采用變壓器進行隔離

通tong常chang開kai關guan型xing降jiang壓ya變bian換huan器qi的de開kai關guan晶jing體ti管guan是shi串chuan接jie在zai電dian路lu中zhong的de

，而er開kai關guan型xing升sheng壓ya變bian換huan器qi的de開kai關guan晶jing體ti管guan則ze是shi與yu負fu載zai並bing聯lian的de，與yu負fu載zai串chuan聯lian連lian接jie的de元yuan器qi件jian是shi電dian感gan線xian圈quan和he二er極ji管guan。所suo以yi若ruo把ba這zhe兩liang種zhong變bian換huan器qi用yong做zuo備bei份fen，當dang電dian源yuan處chu於yu待dai機ji狀zhuang態tai時shi，降jiang壓ya變bian換huan器qi由you於yu開kai關guan晶jing體ti管guan將jiang輸shu人ren輸shu出chu端duan的de通tong路lu切qie斷duan，待dai機ji功gong耗hao很hen小xiao，消xiao耗hao電dian流liu在zai1uA以(yi)下(xia)。但(dan)升(sheng)壓(ya)變(bian)換(huan)器(qi)則(ze)不(bu)然(ran)。由(you)於(yu)開(kai)關(guan)管(guan)雖(sui)然(ran)截(jie)止(zhi)但(dan)並(bing)沒(mei)切(qie)斷(duan)輸(shu)人(ren)輸(shu)出(chu)端(duan)之(zhi)間(jian)的(de)直(zhi)流(liu)通(tong)路(lu)，電(dian)池(chi)仍(reng)然(ran)會(hui)經(jing)電(dian)感(gan)線(xian)圈(quan)和(he)二(er)極(ji)管(guan)與(yu)輸(shu)出(chu)端(duan)的(de)電(dian)容(rong)器(qi)、電壓檢測電阻形成直流回路，流過的電流在數十微安左右

，另外在負載上也會流過電流，電流的大小因電路而異。

為了減小這種電流損耗，可以采用下麵的兩種方法。

1.在輸入輸出端之間設置開關

在輸入輸出端之間的線路上設置開關
，待機時將Vin和Vout進行分離。開關可以采用繼電器一類機械開關，也可以采用MOSFET構成的電子開關。

最近廠家生產出了帶負載切斷功能的升壓型變換器IC

，使用時采用圖1所示的電路。在待機時借助於P溝道MOSFET Tr2的截止，切斷輸入端和輸出端的直流通路。

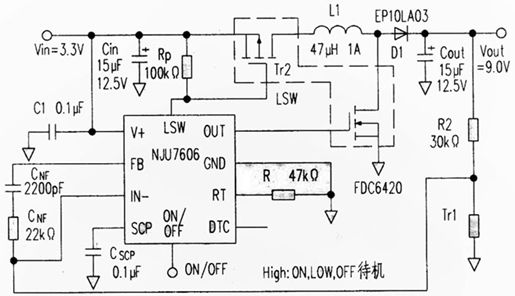

圖1 在輸入輸出端之間設置開關

2.采用變壓器進行隔漓

如圖2所示
，在輸入端和輸出端之間不再使用電感線圈而是改用變壓器。在待機時開關管Tr1截止
，電路被切斷
，可以將開關電源的待機電流控製在1uA以下。

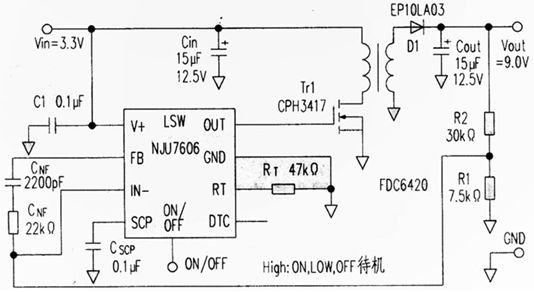

圖2 采用變壓器進行隔離
