Toshiba東芝發布集成ESD保護二極管
，支持高速數據線：DF6D7M1N(2位)和DF10G7M1N(4位)。

Toshiba已經發布了一個多位（2-bit/4-bit）直zhi進jin直zhi出chu型xing保bao護hu二er極ji管guan，其qi擁yong有you低di電dian容rong和he低di箝qian位wei電dian壓ya特te性xing，可ke應ying用yong於yu極ji高gao速su訊xun號hao傳chuan輸shu。這zhe些xie產chan品pin實shi現xian了le多duo個ge二er極ji管guan，藉ji由you直zhi進jin直zhi出chu的de布bu局ju帶dai來lai的de低di電dian感gan
，使shi其qi保bao持chi信xin號hao質zhi量liang。

特色

多位 / 直進直出型
低箝位電壓VC =12V（典型值）IEC61000-4-5標準（IPP= 1A）
適用於高速信號線：CT =0.3pF（典型值）
ESD抵抗水平：±8kV的保證在IEC61000-4-2標準（接觸）
采用小型封裝：2位：DFN6（1.25毫米 × 1.0毫米 × 0.5毫米）
；4位：DFN10（2.5毫米 × 1.0毫米 × 0.5毫米）

應用

USB3.0等接口的ESD保護

內部連接

圖1：直進直出布局

電路範例

圖2：電路中應用

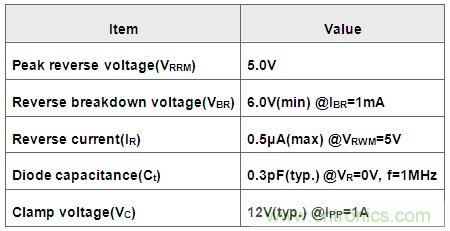

主要規格


特性曲線

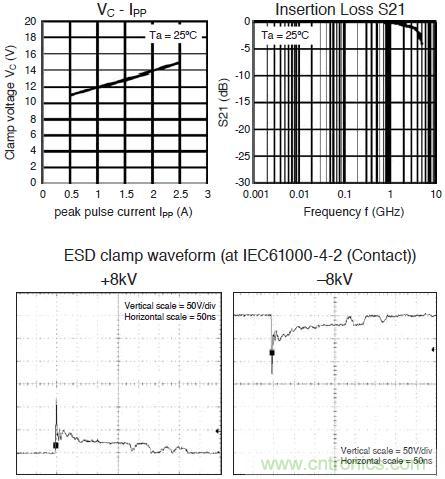

圖4：ESD保護二極管特性曲線
