安迪•喬力是一名高級應用程序顧問——該程序即Synopsys全球產品線領導品牌
，基於FPGA的原型設計。安迪已從事FPGA技術研發25年多。最近，他又開始向客戶提供支持
，支持他們建立在Synopsys HAPS平台上的複雜CPU SoC和GPU IP原型設計需求，並同時在全球範圍內對嵌入在用戶程序中相同SoC和GPU IP的開發提供支持。

PowerVR Rogue GPU的建立基於效率市場領先的原則，這使過去幾代圖像處理器的性能得以顯著提高。為了獲得高性能，GPU架構利用強大的並行處理能力來處理高要求的圖像和計算任務。為獲得高性能而配置GPU IP時，設計團隊麵臨的是多重的挑戰。他們需將複雜、高門數的設計融入單一FPGA有限的空間裏。考慮到Series6、Series6XE 和Series6XT係列的可擴展性（從半個到八個集群）
，在嚐試測試這些複雜設備時卻麵臨著更多的挑戰。

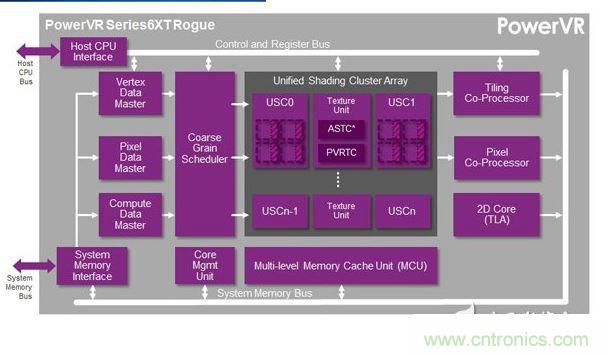

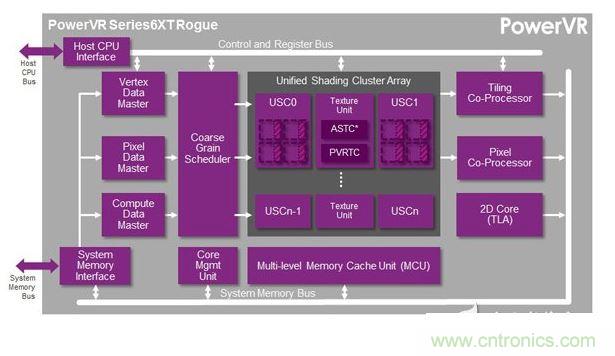

PowerVR Series6XT GPU的規模是從兩個集群到八個集群。由於其它選擇（即製造測試芯片）的過程變得越來越昂貴且耗時
，Synopsys和Imagination便合作打造更具活力基於FPGA的原型設計結構。由此，使用多個FPGA甚至是最大的PowerVR GPU建模的新型優化流程便得以問世。下述將具體展示獲得這一建樹的經曆。

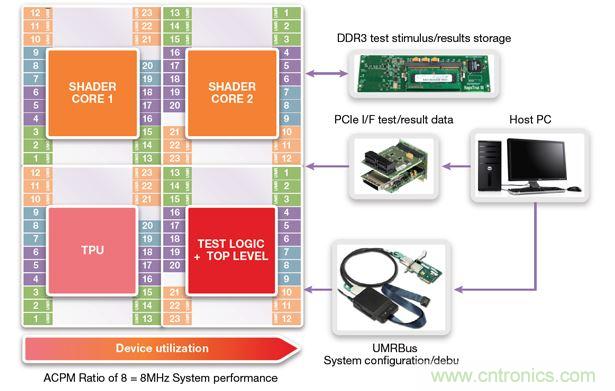

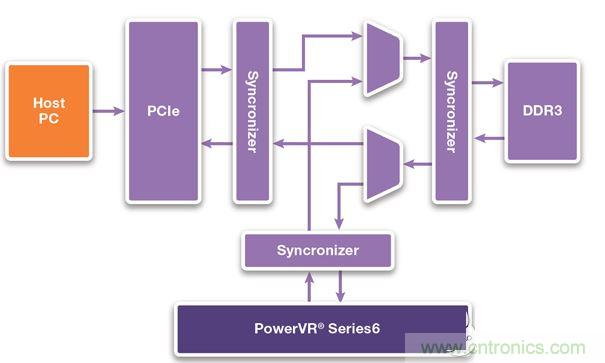

Synopsys所做的第一步是啟動一個概念驗證項目。這個項目為Imagination的PowerVR Series6 GPU展示了基於FPGA的原型設計。原型設計環境包括一個獨立回歸測試的頂層測試架構。試架構通過PCIe端口和使用DDR3存儲接口的存儲測試激勵和結果連接至PC主機。這使得測試團隊得以控製和分析GPU，並通過Universal Multi-Resource BUS （UMRBus）對係統進行配置且從PC主機訪問測試和結果數據。



團隊為包含多重FPGA的Synopsys HAPS-70 S48原型設計係統的實施進行手動的設計區分
，獲得了幾個MHz的時鍾速度。在該係統上將實施7000個回歸測試——所有測試都不需要測試芯片。我們不僅僅區分衍生設計（甚至比Series6 GPU更大的設備），還創建了額外的測試邏輯和充足的性能
，以支持視頻輸出。這可通過使用ProtoCompiler完成。ProtoCompiler是Synopsys第二代FPGA自動化區分工具。ProtoCompiler旨在將啟動所需的時間和工作量最小化，再為IP驗證和軟件開發部署Synopsys HAPS係列係統。它結合了自動化特性
，用於設計規劃、邏輯綜合、調試和連接到其它驗證環境如Synopsys VCS和ZeBu。原型軟件與HAPS係列緊密結合，以提供係統性能。



PowerVR Series6和Series6XT原型的成功意味著Imagination設計團隊在將新型GPU引入市場時很少依賴測試芯片的使用。對原型的早期訪問可確保係統驗證
、早期的軟件開發並簡化軟硬件集成。



利用原型平台最終獲得12 MHz性能使Imagination得以在幾個小時內執行數千個測試
，並為平台提供早期的軟件開發。此外，HAPS係統支持視頻輸出可允許實時、工作的I/O對圖像處理的正確性和質量進行檢查。
