youyuduishuchushurudianxinhaolianghaodeyizhizuoyong，guangdianouheqibeidaliangyingyongzaidianzidianlushejizhong，bingchengweimuqianzhongleizuiduodeguangdianqijianzhiyi，yinciguangdianouheqiyeyoufeichangduobutongdeyingyongdianlu。zaibenwendangzhong，xiaobianjiangweidajiajieshaoguanyuguangdianouheqizhongdekaiguandianyuanyingyongdianlu。

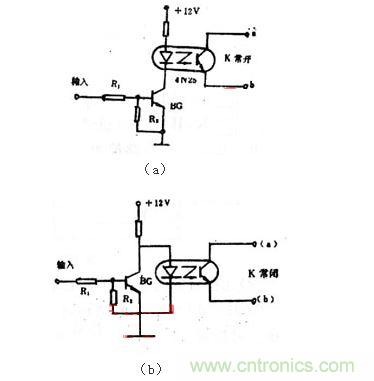

圖1



duiyukaiguandianlu，wangwangyaoqiukongzhidianluhekaiguandianluzhijianyaoyouhenhaodediangeli，zheduiyuyibandedianzikaiguanlaishuoshihennanzuodaode，dancaiyongguangdianouheqijiuhenrongyishixianle。tu1中（a）所示電路就是用光電耦合器組成的簡單開關電路。



在圖中，當無脈衝信號輸入時，三極管BG處於截止狀態，發光二極管無電流流過不發光，則a、b兩端電阻非常大，相當於開關“斷開”。當輸入端加有脈衝信號時，BG導通，發光二極管發光，則a、b兩端電阻變得很小，相當於開關“接通”。故稱無信號時開關不通
，為常開狀態。



圖1中（b）所示電路則為“帶閉”狀態
，因為無信號輸入時，雖BG截止

，但發光二極管有電流通過而發光
，使a
、b兩端處於導通狀態
，相當於開關“接通”。當有信號輸入時，BG導通
，由於BG的集電結壓降在0．3V以下，遠小於發光二極管的正向導通電壓，所以發光二極管無電流流過不發光，則a、b兩端電阻極大，相當於開關“斷開”，故稱“常閉”式。



可見，開關a
、b端在電路中不受電位高低的限製，但在使用中應滿足a端電位為正
，b端為負，並使U&ab＞3V為好，同時還應注意Uab應小於光電三極管的BVceo。



依據圖1的原理，光電耦合器可以組成如圖1中（a）、（b）等多種形式。

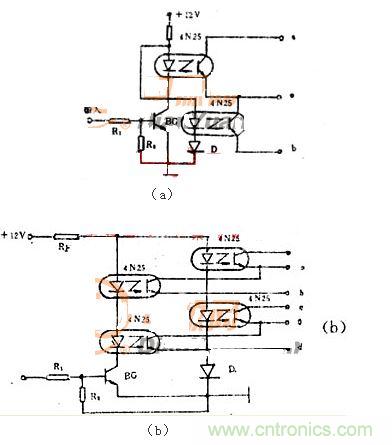

圖2



圖中2（a）為單刀雙擲開關電路，其中外接二極管D的作用
，是保證輸入正脈衝信號時“od”組接通
，“ob”組關斷。圖2中（b）為雙刀雙擲開關電路

，無輸入信號時，BG截止，“ob”與“od”組斷開，“oa”與“oc”組接通
；BG導通（即有信號輸入時），“ob”與“od”組接通，而“oa”與“oc”組斷開。它們適於自動控製和遙控設備中使用。
