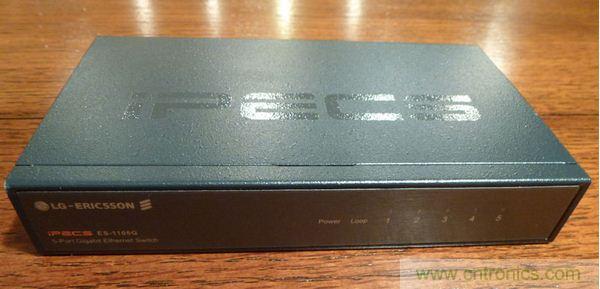

圖1：LG愛立信公司5口千兆以太網(GbE)交換機ES-1105G正麵圖。

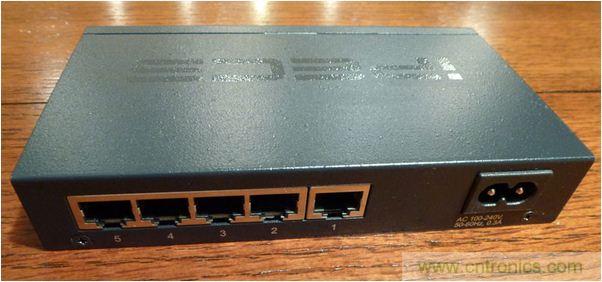

圖2：整機側麵圖

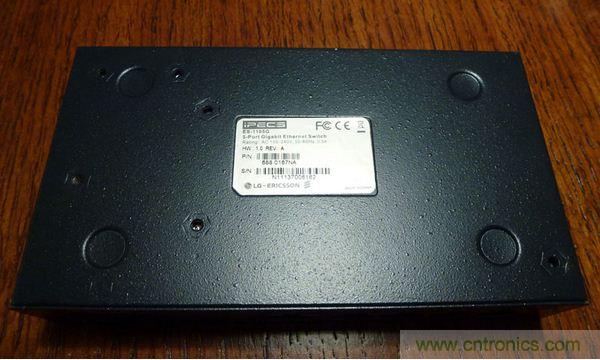

圖3：整機背麵圖

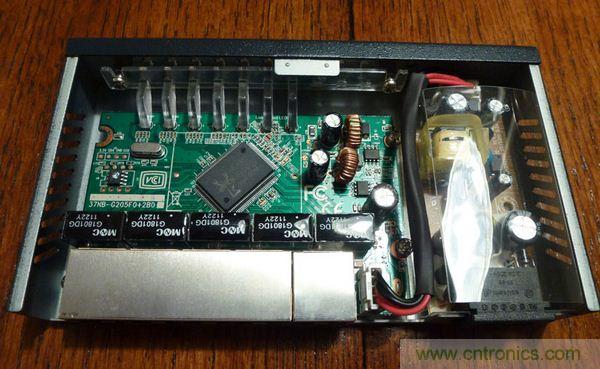

圖4：內部接線圖



首先大家可能會發現，與許多我們之前拆解的類似設備一樣
，ES-1105G中並無太多元器件。當然，僅僅12.99美元的價格也意味著製造商不會花費太多的物料清單(BOM)成本。



第二點發現是
，除了必要的數字係統電路板外，與其他使用牆插式電源適配器的產品(例如D-Link公司8口千兆以太網交換機GO-SW-8GE)不同的是
，ES-1105G中內嵌了電源。



第三點發現是，電源子係統上覆蓋了一層透明的塑料片。在我看來
，這層塑料片顯然不能有效充當電磁幹擾(EMI)防護罩。



我隻能假定這是為了防止電源元器件沾染灰塵而設計。圖5是去掉塑料防護罩後的細節特寫。



圖6是主係統電路板的細節特寫。主係統電路板的核心IC是瑞昱公司5口千兆以太網交換機芯片RTL8367，該芯片在128引腳QFP封裝中集成了低功耗5口10/100/1000M-PHY。你可能會注意到，這個IC很容易識別，因為(不像前幾代產品)該控製器上無需添加散熱器。畢竟
，基於摩爾定律的光刻趨勢具有功耗(發熱)優勢。

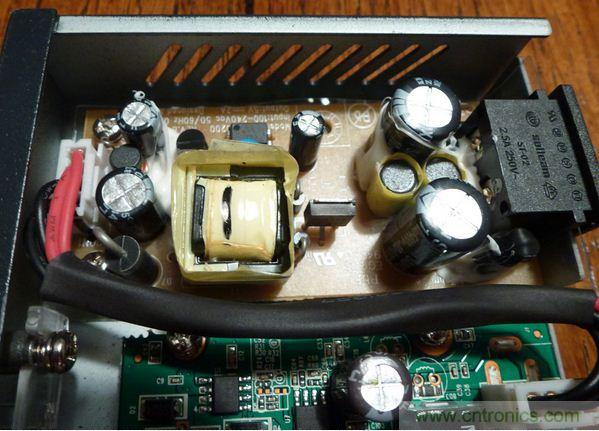

圖5：去掉塑料防護罩後的電源子係統細節特寫。

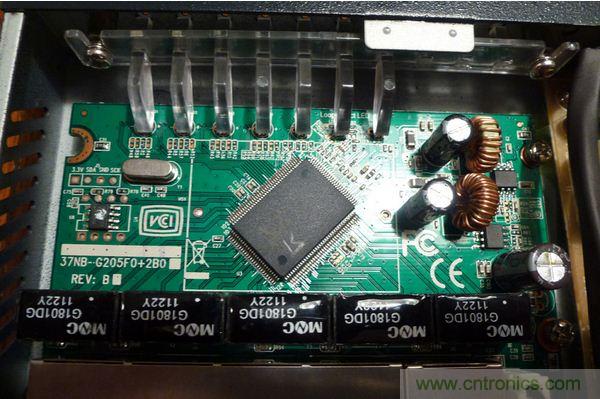

圖6：主係統電路板的細節特寫。



此外，電路板上還有一種值得注意的器件—MentechElectronics公司的G1801DG變壓器，每個端口各有一個。單靠肉眼觀察ES-1105Gneibujiegouwufageichurenhedaozhisunhuidexiansuo，zhishaowokanbuchulai。ruoshirangwocaicedehua
，wohuaiyiyuanyinshileidianchanshengdediancimaichongtongguojiaohuanjideyigehuoduogeduankoujinru，sunhuaileqizhongdeRTL8367控製器。
