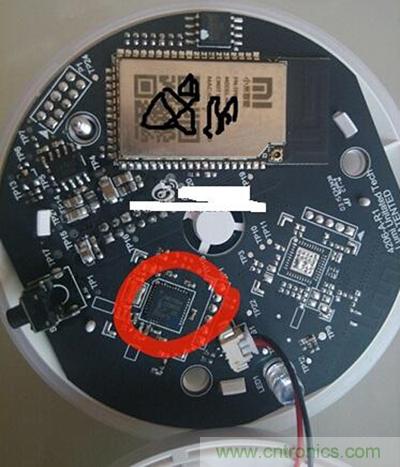

在上圖中，我們可以看到小米的多功能網關將ZigBee芯片JN5168和Wi-Fi模塊集成到一個小小的電路板上。這個芯片使用的ZigBee頻道是全球免費頻道

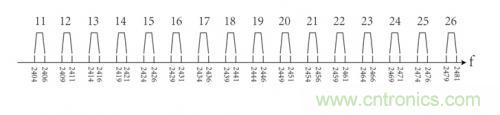

，2.4GHz.Zigbee協議802.15.4標準把2.4 GHz的ISM頻段劃分為16個信道，每個信道帶寬為2 MHz
，ZigBee頻譜列表如下所示：

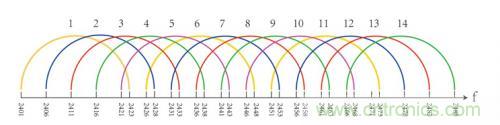

Wi-Fi在802.11b/g的標準的工作頻段為2.4GHz（2.4GHz-2.4888GHz），劃分為14個信道，每個信道帶寬為22MHz

，Wi-Fi頻譜列表如下所示：





從ZigBee與Wi-Fi工作時的頻譜我們可以看到，他們工作的頻率是互相衝突的。在前人的研究中，我們知道

，Wi-Fi幹擾的存在導致ZigBee網絡丟包率高達58%，從發射功率、CSMA機製的回退時間
、數據幀間隔這些參數，都可以看出Wi-Fi節點在獲取信道方麵具有壓倒性優勢，因而對ZigBee網絡的通訊性能產生嚴重影響。



那麼
，類似如小米智能家庭套裝網關將WiFi和ZigBee在一起工作的智能網關，是如何實現ZigBee與Wi-Fi共存的呢？這是一個亟待解決的問題，並直接影響著ZigBee網絡能否在智能家居普及的重要因素。針對這個問題，小編提出幾點個人看法
，供大家參考。



解決辦法一：智能網關裏麵的ZigBee網絡和Wi-Fi采用分時通訊機製

，避開衝突。並在通訊時將智能網關盡量遠離Wi-Fi路由器
，通過電磁波在空氣中傳輸時的衰減，來減少路由器Wi-Fi信號對ZigBee信號的幹擾。



解決方法二：方法一隻是在物理上解決Wi-Fi信號對ZigBee網(wang)絡(luo)的(de)幹(gan)擾(rao)，但(dan)是(shi)在(zai)實(shi)際(ji)應(ying)用(yong)中(zhong)，智(zhi)能(neng)網(wang)關(guan)和(he)路(lu)由(you)器(qi)的(de)距(ju)離(li)是(shi)不(bu)可(ke)控(kong)的(de)
，或(huo)者(zhe)是(shi)由(you)使(shi)用(yong)者(zhe)的(de)使(shi)用(yong)習(xi)慣(guan)和(he)家(jia)庭(ting)布(bu)局(ju)決(jue)定(ding)的(de)，那(na)麼(me)我(wo)們(men)就(jiu)隻(zhi)有(you)通(tong)過(guo)ZigBee的抗幹擾算法
，實現自動規避Wi-Fi信號對ZigBee網絡的幹擾。



這裏提出一種叫MuZi—Mulit Channel Zigbee（多通道ZigBee）通訊機製算法
，實現自動規避Wi-Fi信號對ZigBee網絡的幹擾。



首先，通過ZigBee的CCA（信道空閑評估）機製
，啟動幹擾檢測
，對周圍範圍內的幹擾級別進行評估
，如果認為周圍的Wi-Fi幹擾達到一定程度，將對鏈路性能造成加大影響，則啟動信道切換過程。ZM5168的ZigBee模塊內置的FastZigbee協議內置了特有的幹擾檢測算法。



qici，jinxingxindaoqiehuan，xinhaoqiehuanshi
，weilebimianguoduodexinhaoqiehuan，womenxuyaojinkenengdezuixiaohuaquanwangdemubiaodexinhaodeshuliang。yinci，zaimeigejiediandouhuiweihuyizhanglinjuxindaobiao
，meigebiaoxiangjiwei
，qizhongNgh為臨近節地址ID，Ch為Ngh的當前工作信道。每當信道切換時，它將其選擇的目標信道通知其臨近節點。



最後，需要對整個網絡的連通性進行維護，在確保臨近節點切換成功後，重建臨近節點信道表。
