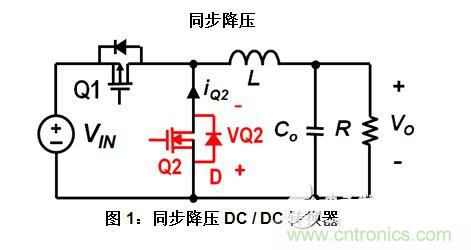

降壓DC/DC轉換器（見圖1）是一種非常受歡迎的開關DC / DCwenyaqituopu
，guangfanyingyongyuxuduodianqihedianzi，congyunjichusheshidaogerendianzichanpin，zaidaogongchanghelouyuzidonghua。tamenzhanjuledangjinsuoyoufeigelikaiguanwenyaqituopu75％以上的份額。

　　降壓轉換器的布局與模擬和設計一樣重要，但如果缺乏良好的布局實踐可能會拖延開發時間，甚至造成操作和可靠性問題。

布局考慮的因素包括旁路電容器
、反饋補償網絡組件、功率組件
、寄生組件、接地回路和連接。

　　旁路電容器

　　對於旁路電容，最小化引線電感很重要，可通過減小旁路回路麵積、縮短高di / dt（電流轉換速率）路徑上的長度、盡可能使用接地層（如可能）
、在電容器兩端引入電流路徑
、避免多種布局等方案來實現。此外，並聯不同的電容器類型以降低電容頻帶兩端的阻抗很重要，因為它可以把2MHz至20MHz頻率範圍（典型的電容器值為0.1μF至0.01μF）的阻抗降低。牽引電容，使其更靠近集成電路（IC）引腳，還能向布局設計者展示關鍵節點和麵積，如圖2所示。

反饋補償網絡

　　將補償網絡置於靠近IC誤差放大器的地方。放置電阻

，使它們直接連接到誤差放大器（FB引腳）的反相輸入

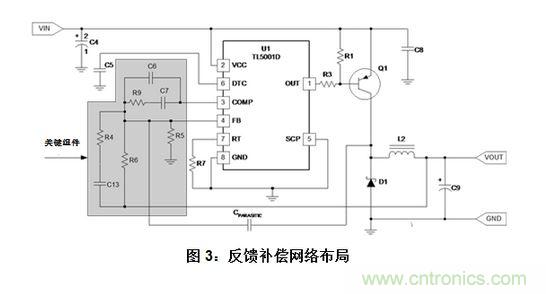

，如圖3所示。

電源組件

　　確保正確連接電源組件，因為電流路徑中有高di / dt（電流轉換速率）

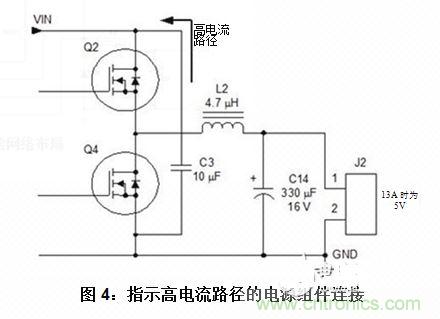

，如圖4所示。路徑中的任何電感將導致開關節點振鈴，這可能超過功率FET的絕對最大額定值，並且還會在係統中產生諧波和不必要的噪聲。目標是通過使用雙麵印刷電路板（PCB）的裝配來最小化回路麵積，其中在PCB的一側上具有MOSFET（金屬氧化物半導體場效應晶體管），而在另一側上具有電容器。確保正確地放置和布設組件。正確的設計無需緩衝電路來減少開關節點振鈴。

寄生組件

　　注意寄生元件
，因為它們可能引入並增加電源中的阻抗，這會導致穩定性和操作問題。注意接線電感，特別是低阻抗電路和濾波器、電源開關和定時電路。使用接地層和寬走線以最小化電感。在電路板電容方麵

，注意高阻抗或噪聲敏感電路，並注意電路板平麵/層(ceng)和(he)組(zu)件(jian)焊(han)盤(pan)之(zhi)間(jian)的(de)耦(ou)合(he)。電(dian)感(gan)器(qi)之(zhi)間(jian)，特(te)別(bie)是(shi)環(huan)形(xing)電(dian)感(gan)器(qi)
，也(ye)可(ke)能(neng)發(fa)生(sheng)磁(ci)耦(ou)合(he)。這(zhe)種(zhong)情(qing)況(kuang)下(xia)
，請(qing)考(kao)慮(lv)其(qi)他(ta)安(an)裝(zhuang)方(fang)向(xiang)。磁(ci)耦(ou)合(he)也(ye)可(ke)能(neng)發(fa)生(sheng)在(zai)環(huan)路(lu)之(zhi)間(jian)，因(yin)此(ci)
，應(ying)最(zui)小(xiao)化(hua)環(huan)路(lu)麵(mian)積(ji)並(bing)使(shi)用(yong)接(jie)地(di)平(ping)麵(mian)。

　　接地回路和連接

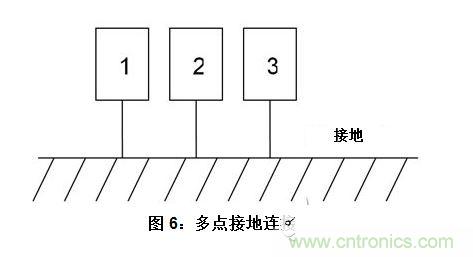

更好的方法是使用多點接地。如圖6所(suo)示(shi)，多(duo)點(dian)接(jie)地(di)允(yun)許(xu)電(dian)路(lu)之(zhi)間(jian)具(ju)有(you)低(di)阻(zu)抗(kang)，以(yi)最(zui)小(xiao)化(hua)電(dian)位(wei)差(cha)，並(bing)且(qie)還(hai)減(jian)少(shao)了(le)電(dian)路(lu)走(zou)線(xian)電(dian)感(gan)。目(mu)的(de)是(shi)在(zai)單(dan)個(ge)電(dian)路(lu)中(zhong)包(bao)含(han)高(gao)頻(pin)電(dian)流(liu)
，並(bing)將(jiang)其(qi)保(bao)持(chi)在(zai)接(jie)地(di)平(ping)麵(mian)之(zhi)外(wai)。

許多降壓轉換器控製IC可識別噪聲和安靜的電路區域，並且IC引腳如此排列
，使得IC引腳周圍的布局和元件布置更加容易。有些甚至為電源和模擬接地提供單獨的引腳

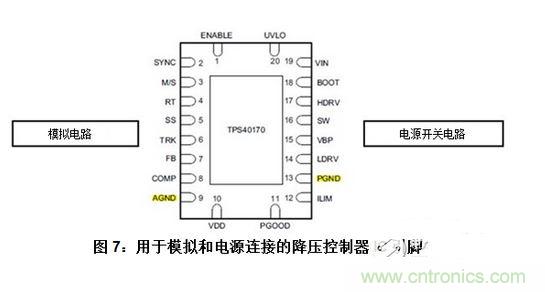

，如圖7所示的TPS40170 60V同步降壓脈衝寬度調製（PWM）控製器引腳。

因此，圍繞IC引(yin)腳(jiao)布(bu)局(ju)進(jin)行(xing)布(bu)局(ju)規(gui)劃(hua)，並(bing)使(shi)用(yong)本(ben)文(wen)中(zhong)提(ti)到(dao)的(de)布(bu)局(ju)實(shi)踐(jian)可(ke)幫(bang)助(zhu)您(nin)從(cong)一(yi)開(kai)始(shi)就(jiu)獲(huo)得(de)正(zheng)確(que)的(de)降(jiang)壓(ya)轉(zhuan)換(huan)器(qi)設(she)計(ji)，並(bing)避(bi)免(mian)以(yi)後(hou)出(chu)現(xian)任(ren)何(he)麻(ma)煩(fan)。查(zha)看(kan)TI的降壓轉換器和降壓控製器選擇表，了解各種降壓DC / DC解決方案。
