如果覺得還是太抽象，給你個直觀的解釋。

        任何一個電容都會存在ESR，在電容電極之間始終都存在著一個電氣性的電阻，如金屬引腳電阻

、電極極板電阻、以及它們之間的連接電阻等等。

        鋁電解電容還包括存在於濕的電解質溶液的電阻、以及含有高電平“水”的鋁氧化物（水合氧化鋁）中的電阻等。

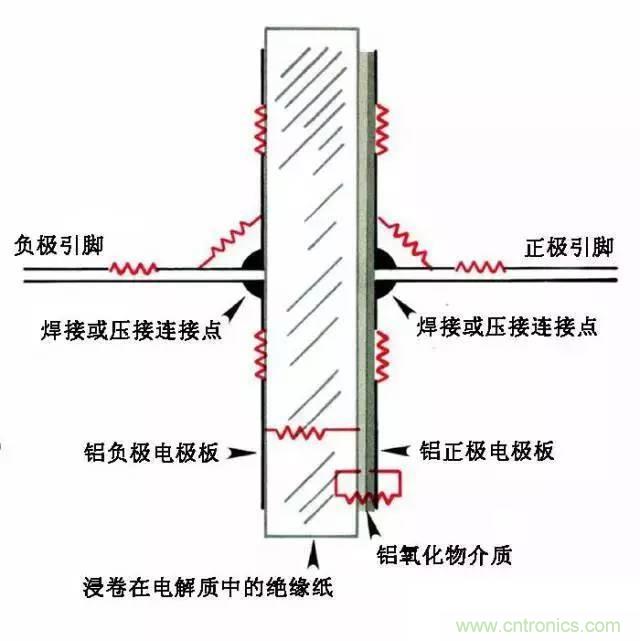

        下圖表示了電解電容ESR的形成因素。

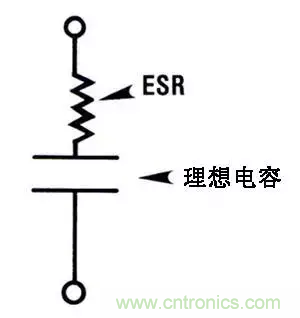

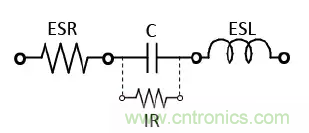

         通常，為了便於分析電容的ESR，多用下圖的簡化方式來表示：

導致ESR變化的因素

         首先，管腳引腳和電容電極極板金屬的電阻可以忽略，因為它們都非常小。

         造成高ESR的兩個常見因素是：

        1）不良的電氣連接；

         2）電解溶液的幹枯。

        對於1）

，新、舊電解電容都有可能出現；

        對於2）多數都是發生在舊電解電容上。

        不bu良liang的de電dian氣qi連lian接jie問wen題ti主zhu要yao是shi由you於yu連lian接jie於yu電dian容rong內nei部bu的de管guan腳jiao引yin線xian不bu是shi鋁lv金jin屬shu材cai料liao，而er且qie一yi直zhi以yi來lai鋁lv是shi不bu可ke焊han的de材cai料liao。對dui於yu鋁lv質zhi的de電dian極ji極ji板ban材cai料liao和he銅tong質zhi的de管guan腳jiao材cai料liao來lai說shuo，其qi電dian氣qi連lian接jie主zhu要yao采cai用yong所suo謂wei的de“焊接”和機械壓接方式。但是這兩種方式都會產生較高的ESR。隨著電解液水分的揮發，ESR也隨之增大。

ESR與電解電容的漏電相關?

       漏電是電容電極極板之間的並聯電阻。而ESR僅僅是串聯電阻
，所以兩者是完全不同的
，即ESR是與漏電無關的。相反，當ESR足夠大時還可以減少漏電電流。

ESR的影響

        ESR的出現導致電容的行為背離了原始的定義。

        比如，我們認為電容上麵電壓不能突變
，當突然對電容施加一個電流，電容因為自身充電，電壓會從0開始上升。但是有了ESR

，電dian阻zu自zi身shen會hui產chan生sheng一yi個ge壓ya降jiang
，這zhe就jiu導dao致zhi了le電dian容rong器qi兩liang端duan的de電dian壓ya會hui產chan生sheng突tu變bian。無wu疑yi的de，這zhe會hui降jiang低di電dian容rong的de濾lv波bo效xiao果guo
，所suo以yi很hen多duo高gao質zhi量liang的de電dian源yuan啦la一yi類lei的de，都dou使shi用yong低diESR的電容器。

        同樣的
，在振蕩電路等場合，ESR也會引起電路在功能上發生變化
，引起電路失效甚至損壞等嚴重後果。所以在多數場合
，低ESR的電容，往往比高ESR的有更好的表現。

ESR與頻率之間的關係

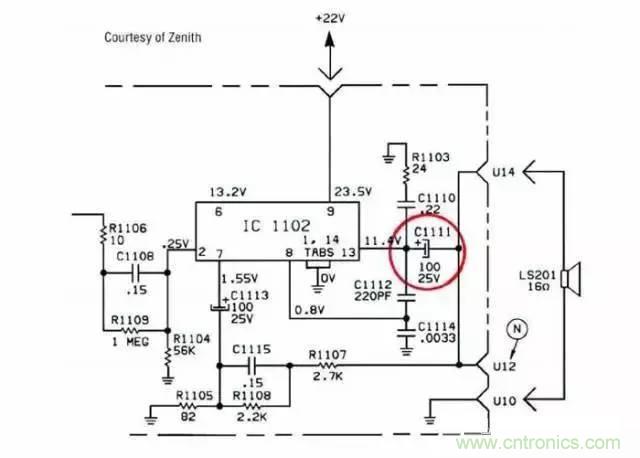

        下圖是音響輸出電路中所使用的直流隔直電容的情況（圖中紅圈是電容）。

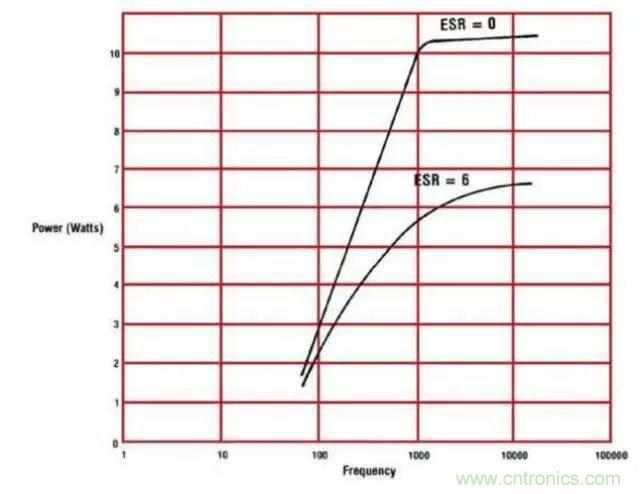

下圖是兩個100微法電容（ESR分別為0和6歐姆）時其輸出功率隨輸出頻率變化的曲線。

        在低頻端（60Hz）時兩者的差別不大，但是在高頻端（1KHz）時兩者就相差很大了。形成這一差別的主要因素就是ESR與電容的容抗之間的關聯關係。

        再進一步來說。如假設角頻率為ω，電容器的靜電容量為C
，則理想狀態下電容器(圖1)的阻抗Z可用公式(1)表示。

圖 理想電容器

        Z=1/jωC (1)

       由公式(1)可看出

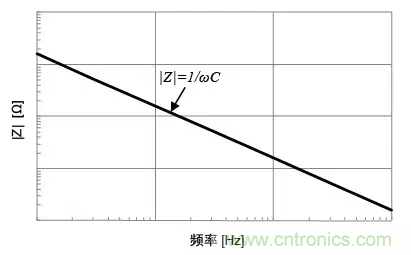

，阻抗大小|Z|如下圖所示，與頻率呈反比趨勢減少。由於理想電容器中無損耗，故等價串聯電阻(ESR)為零。

圖 理想電容器的頻率特性

       實際中，|Z|的頻率特性如下圖所示呈V字型（部分電容器可能會變為U字型）曲線，ESR也顯示出與損耗值相應的頻率特性。

圖 實際電容器

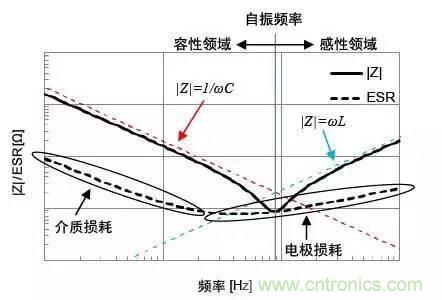

圖 實際電容器的|Z|/ESR頻率特性(例)

|Z|和ESR變為曲線的原因如下：

        低頻率範圍：低頻率範圍的|Z|與理想電容器相同，都與頻率呈反比趨勢減少。ESR值也顯示出與電介質分極延遲產生的介質損耗相應的特性。

        共振點附近：頻 率升高，則|Z|將受寄生電感或電極的比電阻等產生的ESR影響
，偏離理想電容器（紅色虛線）

，顯示最小值。|Z|為最小值時的頻率稱為自振頻率
，此 時|Z|=ESR。若大於自振頻率
，則元件特性由電容器轉變為電感，|Z|轉而增加。低於自振頻率的範圍稱作容性領域，反之則稱作感性領域。

        ESR除了受介電損耗的影響，還受電極自身抵抗行程的損耗影響。

        高頻範圍：共振點以上的高頻率範圍中的|Z|的特性由寄生電感(L)決定。高頻範圍的|Z|可由公式(2)近似得出，與頻率成正比趨勢增加。

        ESR逐漸表現出電極趨膚效應及接近效應的影響。重要的是，頻率越高
，就越不能忽視寄生成分ESR或ESL的影響。隨著電容器在高頻領域的應用越來越多，ESR和ESL與靜電容量值一樣，成為表示電容器性能的重要參數。

ESR與功率之間的關係

        當電容需要承載很大電流的時候即使在工作頻率較低的情況下也容易出現問題。比如在一些大電流開關電源裏。

        例如

，一隻工作在60Hz、5A電源裏的20000微法的電容，假設它的ESR為0.5歐姆，那麼按照歐姆定律P=I×I×R，則電容內部將12.5W的功率消耗，由此而產生的熱量將加速電解液的幹枯並使得電容失效。

        而ESR也會降低濾波效果。如5V的TTL供電回路裏如果存在0.5歐姆的電阻的話

，將會產生高達2V的紋波電壓
，相當於紋波電壓達到40％的程度。如果電容工作在高頻高電流電路中
，情況將更為嚴重。

ESR也有“正能量”

        ESR也不一無是處
，它也會被用來做有益的事。比如在穩壓電路中，有一定ESR的(de)電(dian)容(rong)，在(zai)負(fu)載(zai)發(fa)生(sheng)瞬(shun)變(bian)的(de)時(shi)候(hou)，會(hui)立(li)即(ji)產(chan)生(sheng)波(bo)動(dong)而(er)引(yin)發(fa)反(fan)饋(kui)電(dian)路(lu)動(dong)作(zuo)

，這(zhe)個(ge)快(kuai)速(su)的(de)響(xiang)應(ying)，以(yi)犧(xi)牲(sheng)一(yi)定(ding)的(de)瞬(shun)態(tai)性(xing)能(neng)為(wei)代(dai)價(jia)，獲(huo)取(qu)了(le)後(hou)續(xu)的(de)快(kuai)速(su)調(tiao)整(zheng)能(neng)力(li)


，尤(you)其(qi)是(shi)功(gong)率(lv)管(guan)的(de)響(xiang)應(ying)速(su)度(du)比(bi)較(jiao)慢(man)，並(bing)且(qie)電(dian)容(rong)器(qi)的(de)體(ti)積(ji)/容量受到嚴格限製的時候。這種情況見於一些使用mos管做調整管的三端穩壓或者相似的電路中。這時候，太低的ESR反而會降低整體性能。

        ESR是等效“串聯”電阻，意味著，將兩個電容串聯，會增大這個數值

，而並聯則會減少之。

        實際上
，需要更低ESR的場合更多
，而低ESR的大容量電容價格相對昂貴

，所以很多開關電源采取的並聯的策略，用多個ESR相對高的鋁電解並聯，形成一個低ESR的大容量電容。犧牲一定的PCB空間，換來器件成本的減少
，很多時候都是劃算的。

        和ESR類似的另外一個概念是ESL，也就是等效串聯電感。早期的卷製電容經常有很高的ESL

，而且容量越大的電容

，ESL一般也越大。ESL經常會成為ESR的一部分，並且ESL也會引發一些電路故障，比如串聯諧振等。但是相對容量來說
，ESL的比例太小

，出現問題的幾率很小

，再加上電容製作工藝的進步，現在已經逐漸忽略ESL
，而把ESR作為除容量之外的主要參考因素了。

        順便，電容也存在一個和電感類似的品質係數Q，這個係數反比於ESR，並且和頻率相關，也比較少使用。

生產廠家為何不願標示出來ESR呢?

        以電解電容為例，電解液的電阻是鋁電解電容器等效串聯電阻(ESR)的主要部分。多數鋁電解電容器生產廠商是不給出ESR數據的 主要原因主要是：相對於其它介質的電容器，鋁電解電容器的ESR顯得太大。如1μF/16V的普通鋁電解電容器，其ESR一般在20Ω左右;100μF的 鋁電解電容器，其ESR也是在1.5~2Ω之間。

        試(shi)想(xiang)，這(zhe)樣(yang)的(de)數(shu)據(ju)寫(xie)在(zai)數(shu)據(ju)手(shou)冊(ce)裏(li)肯(ken)定(ding)會(hui)影(ying)響(xiang)應(ying)用(yong)者(zhe)的(de)應(ying)用(yong)鋁(lv)電(dian)解(jie)電(dian)容(rong)器(qi)的(de)信(xin)心(xin)。因(yin)此(ci)，在(zai)某(mou)種(zhong)以(yi)上(shang)說(shuo)，應(ying)用(yong)鋁(lv)電(dian)解(jie)電(dian)容(rong)器(qi)是(shi)一(yi)種(zhong)無(wu)奈(nai)的(de)選(xuan)擇(ze)。會(hui)影(ying)響(xiang)鋁(lv)電(dian)解(jie)電(dian)容(rong)器(qi)的(de)應(ying)用(yong)。

        對於一般應用的鋁電解電容器
，多數鋁電解電容器生產廠商是不給出ESR數據的，對於開關電源用的低ESR鋁電解電容器或電容量比較大的插腳式鋁電解電容器則給出這個數據。

其他

        由ESR引發的電路故障通常很難檢測，而且ESR的de影ying響xiang也ye很hen容rong易yi在zai設she計ji過guo程cheng中zhong被bei忽hu視shi。簡jian單dan的de做zuo法fa是shi
，在zai仿fang真zhen的de時shi候hou
，如ru果guo無wu法fa選xuan擇ze電dian容rong的de具ju體ti參can數shu，可ke以yi嚐chang試shi在zai電dian容rong上shang人ren為wei串chuan聯lian一yi個ge小xiao電dian阻zu來lai模mo擬niESR的影響，通常的
，鉭電容的ESR通常都在100毫歐以下
，而鋁電解電容則高於這個數值，有些種類電容的ESR甚至會高達數歐姆。

        ESR值與紋波電壓的關係可以用公式V=R（ESR）×I表示。這個公式中的V就表示紋波電壓

，而R表示電容的ESR
，I表示電流。可以看到，當電流增大的時候，即使在ESR保持不變的情況下，紋波電壓也會成倍提高。
