隔離型反激式轉換器廣泛用於汽車
、工業、醫療和電信領域，在此類應用中電源必須具有可靠、易用、高電壓和隔離的特性，隔離型反激式轉換器必須隨著負載、電壓和溫度的變化提供卓越的穩壓性能。LT8304-1 是一款隔離型
、非光反激式轉換器，其專為高輸出電壓應用而優化，可提供高達 1000 V 的輸出。



chuantongshang
，wenyafankuihuanluxuyaoyigetijipangdadegaodianyafenyaqiliantongguangouheqi，qianzheyongyuzhijiejiancegaoshuchudianya，houzhezeyongyuchuanguogelishileichuanhuifankuixinxi。youyuyige 1206 電阻器最多能承受 200 V（最大值）的高電壓，因而產生了尺寸龐大的電阻器解決方案。這樣一來

，為了檢測 1000 V 的電壓，需要至少 6 個 1206 電阻器和一個小的底端電阻器。





LT8304-1 反激式轉換器設計采用的組件較少。圖 1 顯示一款完整的 4 V～28 V 輸入至 1000 V 輸出解決方案，其能夠支持 15 mA 負載。輸出電流能力 隨著輸入電壓的增加而提高，當輸入電壓高於 24 V 時可達到 13mA。由於 LT8304-1 可通過原邊波形檢測輸出電壓，因此無需配置大尺寸高電壓分壓器，也不必采用光耦合器。

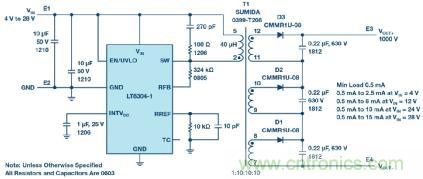

圖 1：一款提供 4 V 至 28 V 輸入的完整 1000 V/15 mA 隔離型反激式轉換器。



有關 LT8304-1 周圍組件所承受之電壓和電流應力計算的說明，詳見 LT8304-1 的數據手冊。值得注意的是，這款 1000 V 解決方案采用了一個在副邊具有 3 個分離輸出繞組的變壓器。原邊至副邊匝數比為 1:10:10:10，而不是單副邊繞組 1:30 匝數比變壓器。1:10:10:10 變壓器使得輸出電壓應力可在 3 個高電壓輸出二極管和 3 個高電壓輸出電容器之間分擔。單個組件的電壓額定值隻需為總電壓的 1/3
，因而有利於獲得更多可供選擇的輸出二極管和輸出電容器。圖 2 顯示這款峰值效率達到 90.5% 的反激式轉換器。即使未采用光耦合器
，各種不同輸入電壓下的負載調節仍然很緊，精度通常為 2% 至 3%
，如圖 3 所示。



圖 2：圖 1 所示轉換器在各種不同輸入電壓條件下的效率。



圖 3：圖 1 所示轉換器在各種不同輸入電壓條件下的負載調節性能。





圖 4 顯示一款完整的 4 V～18 V 輸入至 800 V 輸出解決方案，其能夠提供高達 10 mA 的輸出電流。當輸入為 18 V 和負載電流為 10 mA 時，該反激式轉換器可實現 88.2% 的峰值效率。圖 5 顯示各種不同輸入電壓下的效率曲線；圖 6 顯示了卓越的負載調節性能。另外
，該解決方案采用的組件較少。

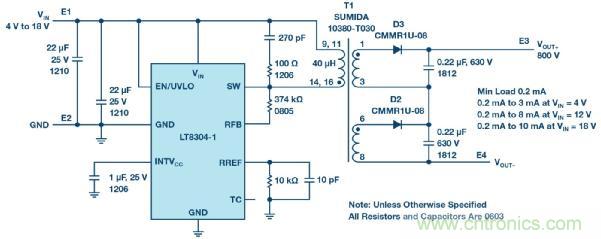

圖 4：一款提供 4 V 至 18 V 輸入的完整 800 V/10 mA 隔離型反激式轉換器。

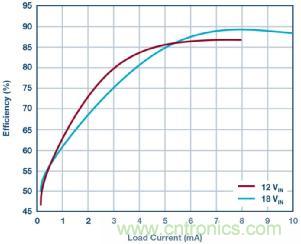

圖 5：圖 4 所示解決方案在各種不同輸入電壓條件下的效率。



圖 6：圖 4 所示解決方案在各種不同輸入電壓條件下的負載調節性能。





LT8304-1 是shi一yi款kuan簡jian單dan易yi用yong的de單dan片pian微wei功gong率lv隔ge離li型xing反fan激ji式shi轉zhuan換huan器qi，專zhuan為wei高gao輸shu出chu電dian壓ya應ying用yong而er優you化hua。通tong過guo直zhi接jie從cong原yuan邊bian反fan激ji式shi波bo形xing對dui隔ge離li輸shu出chu電dian壓ya進jin行xing采cai樣yang
，完wan整zheng的de解jie決jue方fang案an可ke保bao持chi嚴yan緊jin的de電dian壓ya調tiao節jie — 既不需要輸出分壓器，也不需要光隔離器。



輸shu出chu電dian壓ya簡jian單dan地di利li用yong兩liang個ge外wai部bu電dian阻zu器qi和he第di三san個ge任ren選xuan的de溫wen度du補bu償chang電dian阻zu器qi進jin行xing設she置zhi。邊bian界jie模mo式shi操cao作zuo造zao就jiu了le一yi款kuan具ju卓zhuo越yue負fu載zai調tiao節jie性xing能neng的de小xiao型xing磁ci性xing解jie決jue方fang案an。一yi個ge 2 A
、150 V DMOS 電源開關連同所有的高電壓電路和控製邏輯單元均集成在耐熱性能增強型 8 引腳 SO 封裝中。LT8304-1 在 3 V 至 100 V 的輸入電壓範圍內工作，並可提供高達 24 W 的隔離輸出功率。
