如何對繼電器合理的選型?

發布時間：2018-10-23 責任編輯：lina

【導讀】繼電器是常用的開關類器件，可以實現弱電控製強電的目的，被廣泛的用於工控、家電、通信、汽車等行業。設計電路時合理的繼電器選型對電路的穩定性、成本控製起著至關重要的作用。

繼電器是常用的開關類器件，可以實現弱電控製強電的目的，被廣泛的用於工控、家電、通信、汽車等行業。設計電路時合理的繼電器選型對電路的穩定性、成本控製起著至關重要的作用。如何對繼電器合理的選型，在選型時主要依賴於哪幾個技術參數？跟大家分享一下：

1. 線圈電阻

線圈是由銅線繞製而成，線圈得電後，電生磁，將觸點吸合。所以線圈也是存在阻值的，根據不同的型號，阻值在(60-300)Ω左右。

2. 額定電壓

在選用繼電器時，廠家都問你要幾V的，這就是指可以加在線圈兩端的額定電壓，比如說5V，12V。在繼電器吸合時，如果低於這個電壓太多可能導致不吸合或者吸合不充分。

3. 觸點容量

這個是指繼電器的輸出參數，指繼電器的觸點可以接在電壓多大、電流多大的回路中，比如說10A/30VDC，10A/250VAC，這個參數主要由被控回路參數決定。

4. 釋放電流/電壓

這個參數是指繼電器吸合後電壓/電流減小到多少後，其觸點可以釋放即呈現初識狀態。繼電器在吸合的時候需要足夠的電壓/電流，而在吸合之後則需要較小的保持(hold)電壓/電流。繼電器的節能可以從這一點去入手考慮。

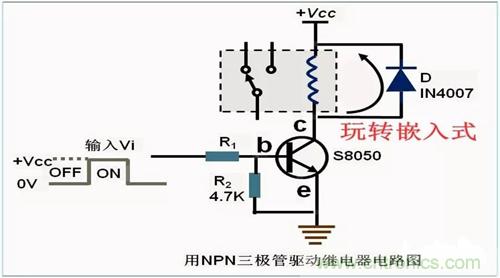

如何對繼電器合理的選型?
