PCB一個應用很廣泛的產品
，基本所有的電子電器設備都有用到，手機、電腦
、汽車
、顯示屏、空調

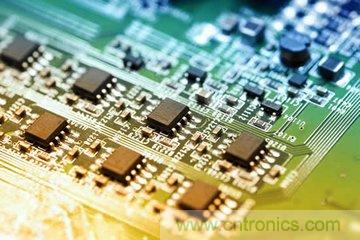

、遙控等等，都會用到PCB電路板，今天講講PCB電路板中的元件布線和布局的基本規則，初入PCB設計行業者可做參考!



一
、元件布線規則(元件是指電路板上的元器件)



1.畫定布線區域距PCB板邊≤1mm的區域內，以及安裝孔周圍1mm內，禁止布線;



2.電源線盡可能的寬
，不應該低於18mil;信號線寬不應低於12mil;cpu入出線不應低於10mil(或8mil);線間距不低於10mil;



3.正常過孔不低於30mil;



4.雙列直插：焊盤60mil，孔徑40mil;



1/4W電阻：51*55mil(0805表貼);直插時焊盤62mil，孔徑42mil;



無極電容：51*55mil(0805表貼);直插時焊盤50mil
，孔徑28mil;



5.注意電源線與地線應盡可能呈放射狀
，以及信號線不能出現回環走線。



二、元件布局基本規則



1.按電路模塊進行布局，實現同一功能的相關電路稱為一個模塊，電路模塊中的元件應采用就近集中原則，同時數字電路和模擬電路分開;

2.定位孔
、標準孔等非安裝孔周圍1.27mm內不得貼裝元
、器件，螺絲等安裝孔周圍3.5mm(對於M2.5)
、4mm(對於M3)內不得貼裝元器件;



3.臥裝電阻、電感(插件)、電解電容等元件的下方避免布過孔，以免波峰焊後過孔與元件殼體短路;



4.元器件的外側距板邊的距離為5mm;



5.貼裝元件的外側與相鄰插裝元件的外側距離大於2mm;



6.金屬殼體元器件和金屬件(屏蔽盒等)不能與其它元器件相碰，不能緊貼印製線、焊盤

，其間距應大於2mm。定位孔、緊固件安裝孔、橢圓孔及板中其它方孔外側距板邊的尺寸大於3mm;



7.發熱元件不能緊鄰導線和熱敏元件;高熱器件要均衡分布;



8.電(dian)源(yuan)插(cha)座(zuo)要(yao)盡(jin)量(liang)布(bu)置(zhi)在(zai)印(yin)製(zhi)板(ban)的(de)四(si)周(zhou)，電(dian)源(yuan)插(cha)座(zuo)與(yu)其(qi)相(xiang)連(lian)的(de)彙(hui)流(liu)條(tiao)接(jie)線(xian)端(duan)應(ying)布(bu)置(zhi)在(zai)同(tong)側(ce)。特(te)別(bie)應(ying)注(zhu)意(yi)不(bu)要(yao)把(ba)電(dian)源(yuan)插(cha)座(zuo)及(ji)其(qi)它(ta)焊(han)接(jie)連(lian)接(jie)器(qi)布(bu)置(zhi)在(zai)連(lian)接(jie)器(qi)之(zhi)間(jian)，以(yi)利(li)於(yu)這(zhe)些(xie)插(cha)座(zuo)
、連接器的焊接及電源線攬設計和紮線。電源插座及焊接連接器的布置間距應考慮方便電源插頭的插拔;



9.其它元器件的布置：



所有IC元件單邊對齊，有極性元件極性標示明確，同一印製板上極性標示不得多於兩個方向
，出現兩個方向時
，兩個方向互相垂直;



10.板麵布線應疏密得當，當疏密差別太大時應以網狀銅箔填充，網格大於8mil(或0.2mm);



11.貼片焊盤上不能有通孔
，以免焊膏流失造成元件虛焊。重要信號線不準從插座腳間穿過;



12.貼片單邊對齊，字符方向一致
，封裝方向一致;



13.有極性的器件在以同一板上的極性標示方向盡量保持一致。
