印製電路板(PCB)布線在高速電路中具有關鍵的作用，但它往往是電路設計過程的最後幾個步驟之一。高速PCB布線有很多方麵的問題，關於這個題目已有人撰寫了大量的文獻。本文主要從實踐的角度來探討高速電路的布線問題。





如ru果guo不bu是shi你ni自zi己ji設she計ji布bu線xian

，一yi定ding要yao留liu出chu充chong裕yu的de時shi間jian仔zai細xi檢jian查zha布bu線xian人ren的de設she計ji。在zai這zhe點dian上shang很hen小xiao的de預yu防fang抵di得de上shang一yi百bai倍bei的de補bu救jiu。不bu要yao指zhi望wang布bu線xian的de人ren能neng理li解jie你ni的de想xiang法fa。在zai布bu線xian設she計ji過guo程cheng的de初chu期qi你ni的de意yi見jian和he指zhi導dao是shi最zui重zhong要yao的de。



你能提供的信息越多，並且整個布線過程中你介入的越多，結果得到的PCB就會越好。給布線設計工程師設置一個暫定的完成點——按照你想要的布線進展報告快速檢查。這種“閉合環路”方法可以防止布線誤入歧途，從而將返工的可能性降至最低。


電路功能的簡短描述
？

標明輸入和輸出位置的PCB略圖？

PCB層疊信息？

各層需要那些信號？

要求重要元件的放置位置？

旁路元件的確切位置？

哪些印製線很重要？

哪些線路需要控製阻抗印製線？

哪些線路需要匹配長度;元件的尺寸
？

哪些印製線需要彼此遠離(或靠近)
？

哪些線路需要彼此遠離(或靠近)？

哪些元器件需要彼此遠離(或靠近)
？

哪些元器件要放在PCB的上麵，哪些放在下麵？



永遠不要抱怨需要給別人的信息太多。太少嗎？是。太多嗎
？不。





正像在PCB中，位置決定一切。將一個電路放在PCB上的什麼位置，將其具體的電路元件安裝在什麼位置，以及其相鄰的其它電路是什麼，這一切都非常重要。



通常

，輸入、輸出和電源的位置是預先確定好的，但是它們之間的電路就需要“發揮各自的創造性”了。這就是為什麼注意布線細節將產生巨大回報的原因。從關鍵元件的位置入手
，根據具體電路和整個PCB來(lai)考(kao)慮(lv)。從(cong)一(yi)開(kai)始(shi)就(jiu)規(gui)定(ding)關(guan)鍵(jian)元(yuan)件(jian)的(de)位(wei)置(zhi)以(yi)及(ji)信(xin)號(hao)的(de)路(lu)徑(jing)有(you)助(zhu)於(yu)確(que)保(bao)設(she)計(ji)達(da)到(dao)預(yu)期(qi)的(de)工(gong)作(zuo)目(mu)標(biao)。一(yi)次(ci)就(jiu)得(de)到(dao)正(zheng)確(que)的(de)設(she)計(ji)可(ke)以(yi)降(jiang)低(di)成(cheng)本(ben)和(he)壓(ya)力(li)——也就縮短了開發周期。





所謂寄生效應就是那些溜進你的PCB並在電路中大施破壞、頭痛令人、原因不明的小故障(按照字麵意思)。它們就是滲入高速電路中隱藏的寄生電容和寄生電感。



其中包括由封裝引腳和印製線過長形成的寄生電感;焊盤到地、焊盤到電源平麵和焊盤到印製線之間形成的寄生電容;通孔之間的相互影響

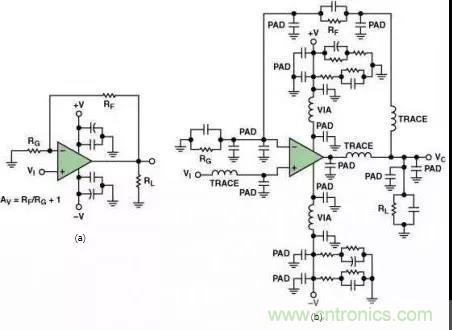

，以及許多其它可能的寄生效應。圖1(a)示出了一個典型的同相運算放大器原理圖。但是
，如果考慮寄生效應的話，同樣的電路可能會變成圖1(b)那樣。



圖1.典型的運算放大器電路

，

(a)原設計圖,(b)考慮寄生效應後的圖



在高速電路中，很小的值就會影響電路的性能。有時候幾十個皮法(pF)的電容就足夠了。如果寄生電容足夠大的話
，它會引起電路的不穩定和振蕩。



當尋找有問題的寄生源時，可能用得著幾個計算上述那些寄生電容尺寸的基本公式。公式(1)是計算平行極板電容器的公式。





公式(1)中：C表示電容值，A表示以cm2為單位的極板麵積，k表示PCB材料的相對介電常數，d表示以cm為單位的極板間距離。



帶狀電感是另外一種需要考慮的寄生效應，它是由於印製線過長或缺乏接地平麵引起的。公式(2)是計算印製線電感(Inductance)的公式。





公式(2)中：W表示印製線寬度，L表示印製線長度，H表示印製線的厚度。全部尺寸都以mm為單位。

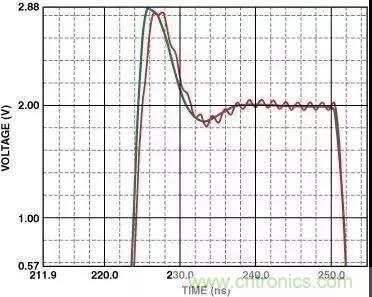

圖2中的振蕩示出了高速運算放大器同相輸入端長度為2.54cm的印製線的影響。其等效寄生電感為29nH(10-9H)
，足以造成持續的低壓振蕩，會持續到整個瞬態響應周期。圖7還示出了如何利用接地平麵來減小寄生電感的影響。



圖2.有接地平麵和沒有接地平麵的脈衝響應



通孔是另外一種寄生源，它們能引起寄生電感和寄生電容。公式(3)是計算寄生電感的公式。





公式(3)中：T表示PCB的厚度，d表示以cm為單位的通孔直徑。



公式(4)是如何計算通孔引起的寄生電容值的公式。





公式(4)中：εr表示PCB材料的相對磁導率，T表示PCB的厚度，D1表示環繞通孔的焊盤直徑，D2表示接地平麵中隔離孔的直徑，所有尺寸均以cm為單位。



在一塊0.157cm厚的PCB上一個通孔就可以增加1.2nH的寄生電感和0.5pF的寄生電容。這就是為什麼在給PCB布線時一定要時刻保持戒備的原因，要將寄生效應的影響降至最小。
