一、電感的定義

電感：shihengliangxianquanchanshengdianciganyingnenglidewuliliang。geiyigexianquantongrudianliu，xianquanzhouweijiuhuichanshengcichang，xianquanjiuyoucitongliangtongguo。tongruxianquandedianyuanyueda
，cichangjiuyueqiang，tongguoxianquandecitongliangjiuyueda。shiyanzhengming，tongguoxianquandecitonglianghetongrudedianliushichengzhengbide，tamendebizhijiaozuoziganxishu，yejiaozuodiangan。ruguotongguoxianquandecitongliangyongφ表示，電流用I表示，電感用L表示
，那麼L=φ/I。單位有亨利(H)、毫亨利 (mH)、微亨利(uH)，1H=10^3mH=10^6uH。



電感

二
、電感的分類

按電感形式分類：固定電感、可變電感。

按導磁體性質分類：空芯線圈、鐵氧體線圈、鐵芯線圈、銅芯線圈。

按工作性質分類：天線線圈
、振蕩線圈、扼流線圈
、陷波線圈、偏轉線圈。

按繞線結構分類：單層線圈、多層線圈、蜂房式線圈。

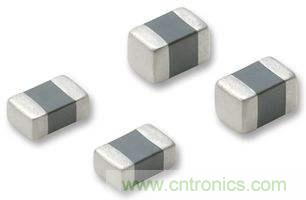

線圈電感

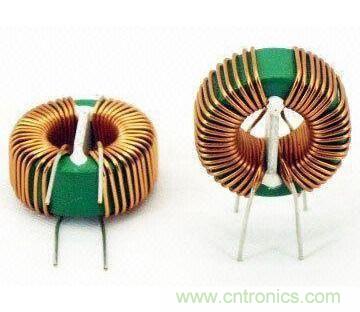

功率電感

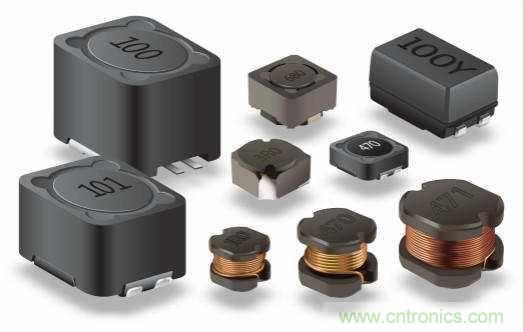

貼片電感

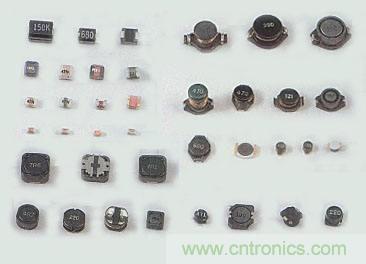

扼流電感



三、電感線圈的主要特性參數

1、電感量 L

電感量L表示線圈本身固有特性，與電流大小無關。除專門的電感線圈(色碼電感)外，電感量一般不專門標注在線圈上 ，而以特定的名稱標注。



2、感抗 XL

電感線圈對交流電流阻礙作用的大小稱感抗XL
，單位是歐姆。它與電感量L 和交流電頻率f 的關係為XL=2πfL。



3、品質因素 Q

品質因素Q 是表示線圈質量的一個物理量，Q 為感抗XL 與其等效的電阻的比值，即：Q=XL/R。 線圈的Q值愈高，回路的損耗愈小；線圈的Q值與導線的直流電阻
，骨架的介質損耗
，屏蔽罩或鐵芯引起的損耗
，高頻趨膚效應的影響等因素有關。線圈的Q值通常為幾十到幾百。



4、分布電容

線圈的匝與匝間、線圈與屏蔽罩間

、線圈與底版間存在的電容被稱為分布電容。分布電容的存在使線圈的Q值減小，穩定性變差，因而線圈的分布電容越小越好。



三、常用線圈

1、單層線圈

單層線圈是用絕緣導線一圈挨一圈地繞在紙筒或膠木骨架上。如晶體管收音機中波天線線圈。



2、蜂房式線圈

如(ru)果(guo)所(suo)繞(rao)製(zhi)的(de)線(xian)圈(quan)，其(qi)平(ping)麵(mian)不(bu)與(yu)旋(xuan)轉(zhuan)麵(mian)平(ping)行(xing)，而(er)是(shi)相(xiang)交(jiao)成(cheng)一(yi)定(ding)的(de)角(jiao)度(du)，這(zhe)種(zhong)線(xian)圈(quan)稱(cheng)為(wei)蜂(feng)房(fang)式(shi)線(xian)圈(quan)。而(er)其(qi)旋(xuan)轉(zhuan)一(yi)周(zhou)
，導(dao)線(xian)來(lai)回(hui)彎(wan)折(zhe)的(de)次(ci)數(shu)，常(chang)稱(cheng)為(wei)折(zhe)點(dian)數(shu)。蜂(feng)房(fang)式(shi)繞(rao)法(fa)的(de)優(you)點(dian)是(shi)體(ti)積(ji)小(xiao)

，分(fen)布(bu)電(dian)容(rong)小(xiao)，而(er)且(qie)電(dian)感(gan)量(liang)大(da)。蜂(feng)房(fang)式(shi)線(xian)圈(quan)都(dou)是(shi)利(li)用(yong)蜂(feng)房(fang)繞(rao)線(xian) 機來繞製，折點越多，分布電容越小



3

、鐵氧體磁芯和鐵粉芯線圈

線圈的電感量大小與有無磁芯有關。在空芯線圈中插入鐵氧體磁芯，可增加電感量和提高線圈的品質因素。



4

、銅芯線圈

銅芯線圈在超短波範圍應用較多，利用旋動銅芯在線圈中的位置來改變電感量
，這種調整比較方便、耐用。



5
、色碼電感器

色碼電感器是具有固定電感量的電感器，其電感量標誌方法同電阻一樣以色環來標記。



6
、阻流圈(扼流圈)

限製交流電通過的線圈稱阻流圈，分高頻阻流圈和低頻阻流圈。



7、偏轉線圈

偏轉線圈是電視機掃描電路輸出級的負載，偏轉線圈要求:偏轉靈敏度高、磁場均勻
、Q 值高、體積小、價格低。
