一、場效應管的作用

1.場效應管可應用於放大。由於場效應管放大器的輸入阻抗很高，因此耦合電容可以容量較小，不必使用電解電容器。



2.場效應管很高的輸入阻抗非常適合作阻抗變換。常用於多級放大器的輸入級作阻抗變換。



3.場效應管可以用作可變電阻。



4.場效應管可以方便地用作恒流源。



5.場效應管可以用作電子開關。



二、MOS管如何控製電流方向

MOS管如何控製電流方向的呢
，在MOS管實際使用的過程中,MOS管既可用於放大電流，又可以作為電子開關。



由於應用廣泛，已然成為電子設備必不可少的電子元件。而在使用過程中
，MOS管是通過加在輸入端柵極的電壓來控製輸出端漏極的電流。



MOS管是電壓控製器件
，也就是需要使用電壓控製G腳來實現對管子電流的控製。市麵上最常見的是增強型N溝通MOS管，廠家可以用一個電壓來控製G的電壓，MOS管導通電壓一般在2-4V
，不過要完全控製，這個值要上升到10V左右。



三
、MOS管如何控製電流方向的基本方法

用一個控製電壓（比較器同相輸入端）和一個參考電壓（比較器反相輸入端）
，同時進入電壓比較器（比較器電源接正12V和地
，比如LM358當比較器），比較器的輸出經過5.1K電阻上拉後接G腳，如果控製電壓比參考電壓高，則控製MOS管導通輸出電流。



參考電壓可以來自於采樣電阻，也就是在NMOS的S極接一個大功率小電阻後接地
，這個電阻做電流采樣
，當電流流過電阻後會形成電壓
，把它放大處理後做參考。



剛開始的時候，電流很小，所以控製電壓比參考電壓高很多。這時候G腳基本上都加了12V，可ke以yi使shi管guan子zi迅xun速su導dao通tong
，在zai很hen短duan時shi間jian後hou，當dang電dian流liu增zeng大da逐zhu步bu達da到dao某mou個ge值zhi時shi
，參can考kao電dian壓ya迅xun速su上shang升sheng
，與yu控kong製zhi電dian壓ya接jie近jin並bing超chao過guo時shi，比bi較jiao器qi就jiu輸shu出chu低di電dian平ping（接近0V）使管子截止，電流減小。然後電流減少後，參考電壓又下去
，管子又導通，電流又增大
，周而複始。



如果你用D/A輸出代替控製電壓
，則可以獲得對MOS管的精確控製
，以前實現過輸出範圍10-2000mA，步進1mA，輸出電流精度正負1mA的水平。



四
、MOS管方向的判斷方法

在解釋MOS管如何控製電流方向之後，下麵來看MOS管方向的判斷方法詳解。MOS管是壓控流器件，也就是由柵極上所加的電壓控製漏極與源極之間電流。MOSFET管是FET的一種
，可以被製造為增強型或者耗盡型，P溝道或N溝道共四種類型，但實際應用的隻有增強型的N溝道MOS管和增強型的P溝道MOS管。實際應用中，NMOS居多。

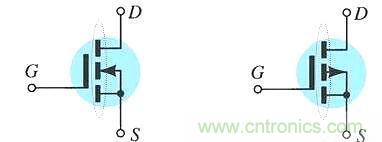

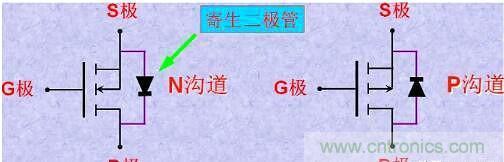

下圖左邊是N溝道的MOS管，右邊是P溝道的MOS管寄生二極管的方向如何判斷呢？它的判斷規則就是對於N溝道
，由S極指向D極
；對於P溝道，由D極指向S極。

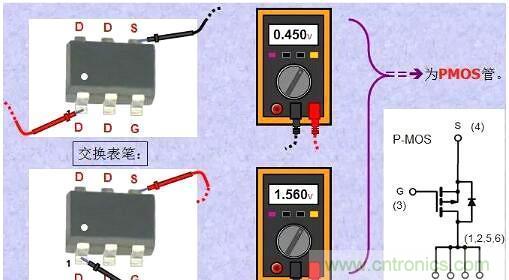

如何分辨三個極
？D極單獨位於一邊
，而G極是第4PIN。剩下的3個腳則是S極。它們的位置是相對固定的
，記住這一點很有用。請注意：不論NMOS管還是PMOS管
，上述PIN腳的確定方法都是一樣的。



MOS管導通特性導通的意思是作為開關，相當於開關閉合。



NMOS的特性：Vgs大於某一值管子就會導通

，適合用於源極接地時的情況（低端驅動）

，隻要柵極電壓達到4V就可以了。



PMOS的特性：Vgs小於某一值管子就會導通，適合用於源極接VCC時的情況（高端驅動）。

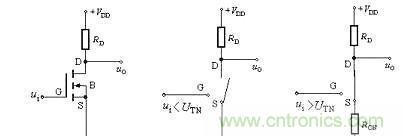

下圖是MOS管開關電路
，輸入電壓是Ui，輸出電壓是Uo。當Ui較小時
，MOS管是截止的，Uo＝Uoh＝Vdd；當Ui較大時，MOS管是導通的，Uo=Ron/(Ron+Rd)*Vdd，由於Ron<

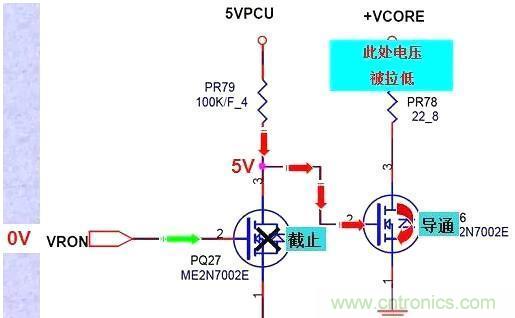

應用實例：以下是某筆記本主板的電路原理圖分析
，在此MOS管是開關作用:PQ27控製腳為低電平
，PQ27截止
，而右側的MOS管導通，所以輸出拉低；

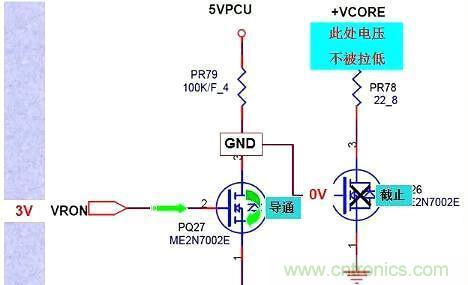

電路原理分析：PQ27控製腳為高電平，PQ27導通
，所以其漏極為低電平
，右側的MOS管處於截止狀態，所以輸出為高電平。



lianggeguanzidedapeizuoyongjiushigaodidianpingdeqiehuan，zhegedianlulaiziyubijibenzhubandedianlu，danshizhegedianlumokuaiyegengchangjianyufuzadianludeshangdianshixukongzhimokuai，GPIO的操作模塊等等應用中。



2.MOS管的隔離作用MOS管實現電壓隔離的作用是另外一個非常重要且常見的功能
，隔離的重要性在於：擔(dan)心(xin)前(qian)一(yi)極(ji)的(de)電(dian)流(liu)漏(lou)到(dao)後(hou)麵(mian)的(de)電(dian)路(lu)中(zhong)
，對(dui)電(dian)路(lu)係(xi)統(tong)的(de)上(shang)電(dian)時(shi)序(xu)
，處(chu)理(li)器(qi)或(huo)邏(luo)輯(ji)器(qi)件(jian)的(de)工(gong)作(zuo)造(zao)成(cheng)誤(wu)判(pan)
，最(zui)終(zhong)導(dao)致(zhi)係(xi)統(tong)無(wu)法(fa)正(zheng)常(chang)工(gong)作(zuo)。因(yin)此(ci)
，實(shi)際(ji)的(de)電(dian)路(lu)係(xi)統(tong)中(zhong)，隔(ge)離(li)的(de)作(zuo)用(yong)非(fei)常(chang)重(zhong)要(yao)。

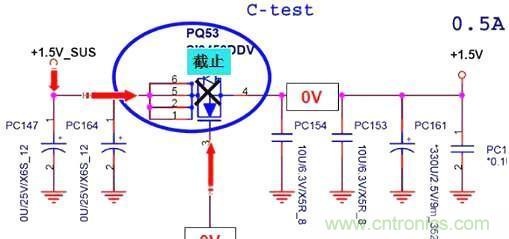

像上下兩個圖就是通過源極的高低電平來控製MOS管的通斷
，來實現信號電平的隔離
，因為MOS管有體二極管
，並且是反向的
，所以並不會有信號通過MOS管漏過去。
