將萬用表撥至R×100dang，hongbiaobirenyijieyigejiaoguan，heibiaobizejielingyigejiaoguan，shidisanjiaoxuankong。ruofaxianbiaozhenyouqingweibaidong，jiuzhengmingdisanjiaoweizhaji。yuhuodegengmingxiandeguanchaxiaoguo，haikeliyongrentikaojinhuozheyongshouzhichumoxuankongjiao，zhiyaokandaobiaozhenzuodafudupianzhuan，jishuomingxuankongjiaoshizhaji，qiyuerjiaofenbieshiyuanjihelouji。



判斷理由：JFET的輸入電阻大於100MΩ，bingqiekuadaohengao，dangzhajikailushikongjiandiancichanghenrongyizaizhajishangganyingchudianyaxinhao
，shiguanziquyujiezhi，huoquyudaotong。ruojiangrentiganyingdianyazhijiejiazaizhajishang，youyushuruganraoxinhaojiaoqiang

，shangshuxianxianghuigengjiamingxian。rubiaozhenxiangzuocedafudupianzhuan，jiuyiweizheguanziquyujiezhi，lou-源極間電阻RDS增大，漏-源極間電流減小IDS。反之，表針向右側大幅度偏轉，說明管子趨向導通，RDS↓，IDS↑。但表針究竟向哪個方向偏轉，應視感應電壓的極性(正向電壓或反向電壓)及管子的工作點而定。



二、晶體管的測量



1.找出基極
，並判定管型(NPN或PNP)



對於PNP型三極管，C、E極分別為其內部兩個PN結的正極，B極為它們共同的負極
，而對於NPN型三極管而言，則正好相反：C、E極分別為兩個PN結的負極
，而B極則為它們共用的正極，根據PN結正向電阻小反向電阻大的特性就可以很方便的判斷基極和管子的類型。具體方法如下：



將萬用表撥在R×100或R×1K檔上。紅筆接觸某一管腳，用黑表筆分別接另外兩個管腳
，這樣就可得到三組(每組兩次)的讀數，當其中一組二次測量都是幾百歐的低阻值時，若公共管腳是紅表筆，所接觸的是基極，且三極管的管型為PNP型;若公共管腳是黑表筆，所接觸的是也是基極，且三極管的管型為NPN型。



2.判別發射極和集電極



由於三極管在製作時
，兩個P區或兩個N區的摻雜濃度不同
，如果發射極、集電極使用正確

，三極管具有很強的放大能力
，反之
，如果發射極、集電極互換使用，則放大能力非常弱，由此即可把管子的發射極、集電極區別開來。



在判別出管型和基極b後，可用下列方法來判別集電極和發射極。



將萬用表撥在R×1K檔上。用手將基極與另一管腳捏在一起(注意不要讓電極直接相碰)，為(wei)使(shi)測(ce)量(liang)現(xian)象(xiang)明(ming)顯(xian)，可(ke)將(jiang)手(shou)指(zhi)濕(shi)潤(run)一(yi)下(xia)，將(jiang)紅(hong)表(biao)筆(bi)接(jie)在(zai)與(yu)基(ji)極(ji)捏(nie)在(zai)一(yi)起(qi)的(de)管(guan)腳(jiao)上(shang)，黑(hei)表(biao)筆(bi)接(jie)另(ling)一(yi)管(guan)腳(jiao)

，注(zhu)意(yi)觀(guan)察(cha)萬(wan)用(yong)表(biao)指(zhi)針(zhen)向(xiang)右(you)擺(bai)動(dong)的(de)幅(fu)度(du)。然(ran)後(hou)將(jiang)兩(liang)個(ge)管(guan)腳(jiao)對(dui)調(tiao)，重(zhong)複(fu)上(shang)述(shu)測(ce)量(liang)步(bu)驟(zhou)。比(bi)較(jiao)兩(liang)次(ci)測(ce)量(liang)中(zhong)表(biao)針(zhen)向(xiang)右(you)擺(bai)動(dong)的(de)幅(fu)度(du)，找(zhao)出(chu)擺(bai)動(dong)幅(fu)度(du)大(da)的(de)一(yi)次(ci)。對(dui)PNP型三極管，則將黑表筆接在與基極捏在一起的管腳上

，重複上述實驗，找出表針擺動幅度大的一次
，對於NPN型，黑表筆接的是集電極，紅表筆接的是發射極。對於PNP型，紅表筆接的是集電極

，黑表筆接的是發射極。



這種判別電極方法的原理是，利用萬用表內部的電池，給三極管的集電極、發射極加上電壓，使其具有放大能力。有手捏其基極、集(ji)電(dian)極(ji)時(shi)
，就(jiu)等(deng)於(yu)通(tong)過(guo)手(shou)的(de)電(dian)阻(zu)給(gei)三(san)極(ji)管(guan)加(jia)一(yi)正(zheng)向(xiang)偏(pian)流(liu)，使(shi)其(qi)導(dao)通(tong)，此(ci)時(shi)表(biao)針(zhen)向(xiang)右(you)擺(bai)動(dong)幅(fu)度(du)就(jiu)反(fan)映(ying)出(chu)其(qi)放(fang)大(da)能(neng)力(li)的(de)大(da)小(xiao)
，因(yin)此(ci)可(ke)正(zheng)確(que)判(pan)別(bie)出(chu)發(fa)射(she)極(ji)、集電極來。

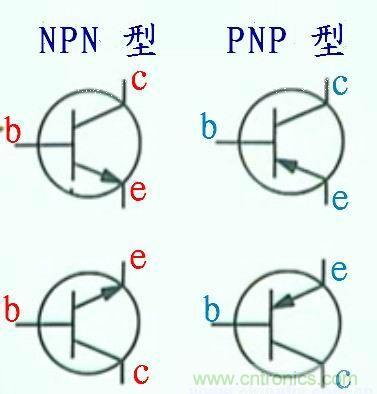

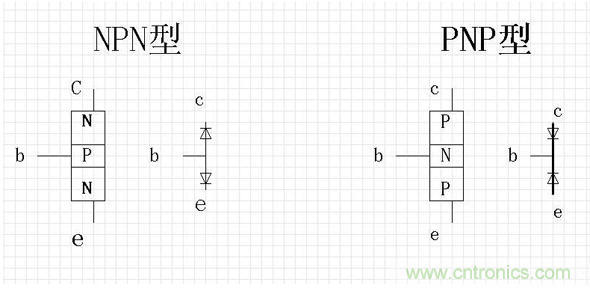

下麵是三極管的架構以及在電路圖中的各種標識方法











用萬用表檢測三極管



按圖12所示.可檢查三極管的Iceo。一般鍺中、小功率管實測阻值應在10～20kΩ以上，矽管應在100kΩ以上. 實際上絕大多數管子均看不出表針擺動，即示值為無窮大.若實測阻值太小
，表明Iceo很大，這種管子不能使用;若阻值近於零
，說明管子C、E已擊穿。用同樣方法可檢查Icbo.隻需將表筆改接B
、C極.並注意測其反向電阻即可。



在測IcEo基礎上
，再接一個lOkΩ(矽管)或20kΩ(鍺管)電阻
，如圖12中虛線所示.便可檢查管子放大係數Hfe。接上電阻後表針示值變小越多
，說明管子hFE越大;若阻值不變或改變很小。說明管子損壞或放大能力很差。實測中也可用手(需較濕)捏牢B

、C極來代替電阻.這是利用人體電阻的一種方法。現在許多萬用表均設有三極管測試擋(孔)，可直接粗略測出管子hFE及判斷出B
、E、c極.實踐中應盡量采用這種測試方法.



3.結型場效應管粗略檢測



用萬用表R*100檔
，實測3DJ6等型管G極對另兩電極的正向電阻應為4-10K
，反向電阻應為無窮大;實測D、S極間電阻“正反”測均應為數K。若實測值不符要求
，說明管子已壞或性能差。

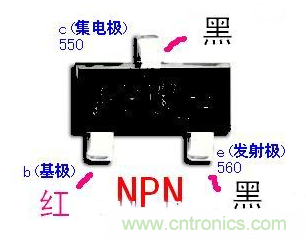

將萬用表打到二極管檔(蜂鳴檔)對三極管測量時，首先我們要確定哪隻腳是b極。用紅表筆接觸其中任意一隻腳不動
，黑表筆去接觸另外兩隻腳，如果能夠測得兩組相近且小於1的數字，說明此時紅筆接觸的就是b極。如果測得兩組數字不相近，那說明此時紅筆接觸的不是b極應把紅筆換一隻腳，黑筆去測另外兩隻腳，直到找到b極為止。如果我們知道了哪隻腳是b極，怎樣去判斷另外兩隻腳哪個是c極和e極呢?如下圖：
