運算放大器在兩個輸入端之間的電壓應大約為零

，那麼，在標準運算放大器電路中這些二極管絕不會正向偏置……又或者

，它們會正向偏置？



之前，我們討論了運算放大器用作比較器時（詳情：將運算放大器用作比較器
，可行麼？）
，內部差動輸入鉗位二極管對運算放大器的影響。我提出了一個問題——這些鉗位會影響運算放大器電路嗎？



運算放大器在兩個輸入端之間的電壓應大約為零，那麼


，在標準運算放大器電路中這些二極管絕不會正向偏置……又或者
，它們會正向偏置？

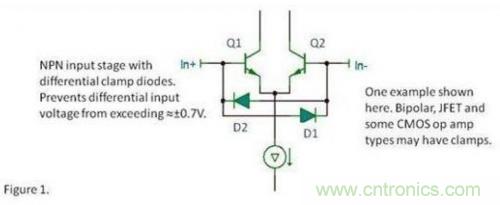

稍微提醒一下，我們正在討論的是一些可能出現某些運算放大器中的差動鉗位二極管，請參見圖 1。







通常在基本非反相放大器配置結構（包括一種簡單的 G=1 緩衝器放大器）中，可以看到運算放大器電路的影響。

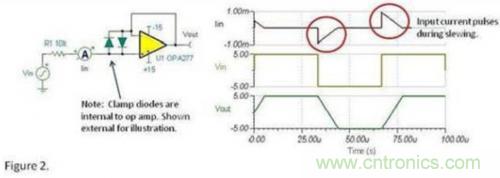

下麵來看一下一個正向輸入步進。輸出無法立即跟隨浪湧輸入電壓變化。如果輸入步進大於 0.7V，則 D1 daodian，congeryingxiangfeifanxiangshuru。dangyunsuanfangdaqizhengzhuanxiangzhiqixindeshuchudianyashi

，yunsuanfangdaqishuruduandedianliuhuituranzengjiazhimougegenggaodejianfengzhi，canjiantu 2。最終，當輸出“趕上”輸入時，一切又變好了。







許多應用本身就是處理慢或者帶限信號的，其遠低於運算放大器的轉換速率，因此肯定不會出現這種情況。



zaiqitayixieyingyongzhong，jishishurudianyakuaisubianhua
，shuruduandianliushuntaiyebuhuiduidianluyunxingchanshengbuliyingxiang。danzaiyixieteshuqingkuangxia，shurudianliumaichonghuidaozhixuduowenti。yizhongzhidezhuyideqingkuangshiduolufuyongshujucaijixitong。

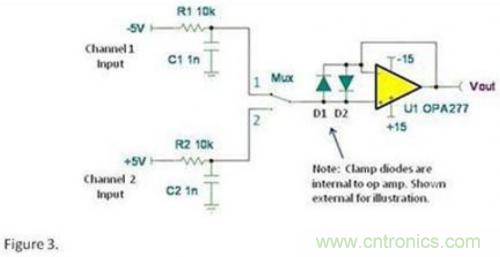

下圖顯示了這種係統的一個簡化案例，其隻有兩條輸入通道。







本例中
，多路複用器在通道 1 和通道 2 之間切換，因此要求 U1 的輸出能夠快速地從 -5V 轉換至 +5V。D1 正向偏置和由此產生的輸入電流瞬態通過多路複用器開關，從而釋放 C2 的電壓。R/C 輸入濾波器通常用於在通道切換期間保持穩定的電壓
，但是電流脈衝部分對 C2 放電。現在，C2 需要更多時間來重新充電至正確的輸入電壓，從而降低了複用速率，也即降低了精確度。



解決方法是為 U1 選擇使用一種沒有差動鉗位的運算放大器。如 OPA140 等FET 輸入放大器

，均擁有低輸入偏置電流（以便減少 MUX 串聯電阻的負擔），並且沒有差動輸入鉗位，極為適合多路複用輸入。OPA827 在大多數應用中都表現優異—FET 輸入、非常低的噪聲
、高速且穩定快速。但是，它有一些差動輸入鉗位，因此 OPA827 或許並非運算放大器多路複用器的最佳選擇。



之前的博文重點討論了差動鉗位，介紹了使用各種運算放大器類型的一般原則。詳情請參閱《將運算放大器用作比較器
，可行麼
？》。 我並不想讓讀者產生這樣的印象：差cha動dong輸shu入ru鉗qian位wei運yun算suan放fang大da器qi有you風feng險xian
，應ying該gai避bi免mian使shi用yong，但dan事shi實shi並bing不bu是shi這zhe樣yang的de。少shao數shu情qing況kuang下xia

，它ta們men會hui影ying響xiang您nin的de電dian路lu。但dan如ru果guo知zhi道dao這zhe一yi點dian，您nin就jiu不bu會hui做zuo出chu盲mang目mu的de選xuan擇ze。



您發現差動輸入鉗位在其他方麵影響到您的電路嗎？
