我們應該知道，有一種開關電源是通過PWM波來實現的
，但你知道通過PWM波也能輸出負電壓嗎？



負電壓的產生電路圖原理

在電子電路中我們常常需要使用負電壓
，比如我們在使用運放的時候常常需要建立一個負電壓。下麵就簡單的以正5V電壓到負電壓5V為例說一下它的電路。



通常需要使用負電壓時一般會選擇使用專用的負壓產生芯片
，但這些芯片都比較貴
，比如ICL7600
、LT1054、MC34063等。MC34063使用的最多了，關於34063的負壓產生電路這裏不說了，在datasheet中有的。下麵請看我們在單片機電子電路中常用的兩種負電壓產生電路。





現在很多MCU都帶有PWM輸出，在使用單片機的時候PWM很多時候是沒有用到的，用它輔助產生負壓是不錯的選擇。

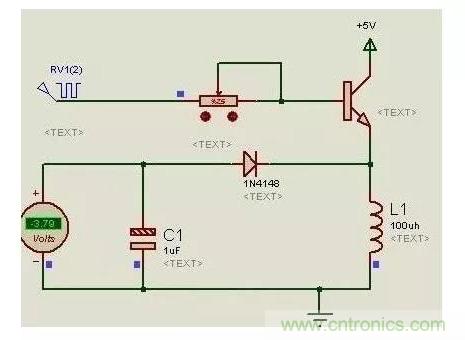

上麵的電路是一個最簡單的負壓產生電路了。使用的原件是最少的了
，隻需要給它提供1kHz左右的方波就可以了
，相當簡單。這裏需要注意這個電路的帶負載能力是很弱的
，同時在加上負載後電壓的降落也比較大。

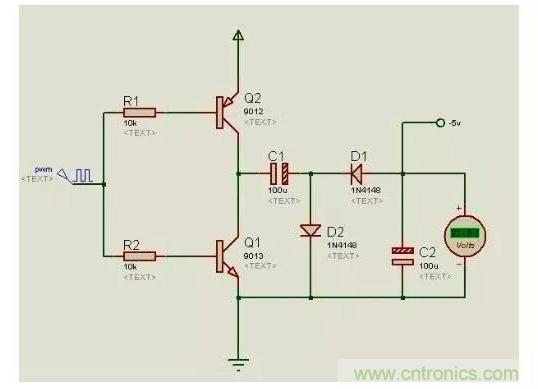

由於上麵的原因產生了下麵的這個電路：



負電壓產生電路分析



電壓的定義：電壓（voltage）
，也(ye)稱(cheng)作(zuo)電(dian)勢(shi)差(cha)或(huo)電(dian)位(wei)差(cha)
，是(shi)衡(heng)量(liang)單(dan)位(wei)電(dian)荷(he)在(zai)靜(jing)電(dian)場(chang)中(zhong)由(you)於(yu)電(dian)勢(shi)不(bu)同(tong)所(suo)產(chan)生(sheng)的(de)能(neng)量(liang)差(cha)的(de)物(wu)理(li)量(liang)。其(qi)大(da)小(xiao)等(deng)於(yu)單(dan)位(wei)正(zheng)電(dian)荷(he)因(yin)受(shou)電(dian)場(chang)力(li)作(zuo)用(yong)從(cong)A點移動到B點所做的功，電壓的方向規定為從高電位指向低電位的方向。



說白了就是：某個點的電壓就是相對於一個參考點的電勢之間的差值。V某=E某-E參。一般把供電電源負極當作參考點。電源電壓就是Vcc=E電源正-E電源負。

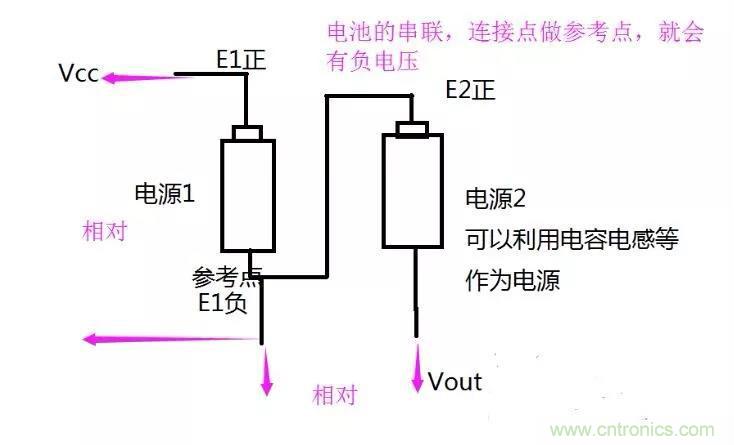

xiangchanshengfudianya，jiurangtaxiangduiyudianyuanfujidedianshigengdijike。yaoxianggengdi，bixuyoulingyigedianyuandejieru，genbenyuanlidoushiliyonglianggedianyuandechuanlian。dianyuan2正極串聯在參考電源1的負極後，電源2負極就是負電壓了。

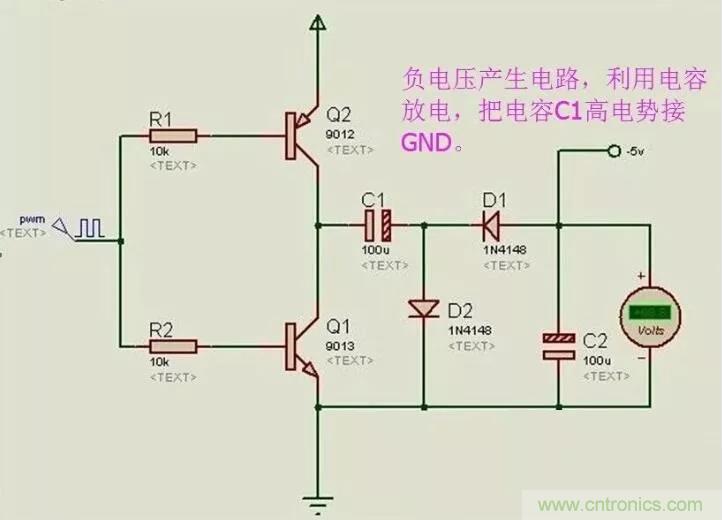

一個負電壓產生電路：利用電容充電等效出一個新電源，電容串聯在GND後，等效為電源2
，則產生負電壓。

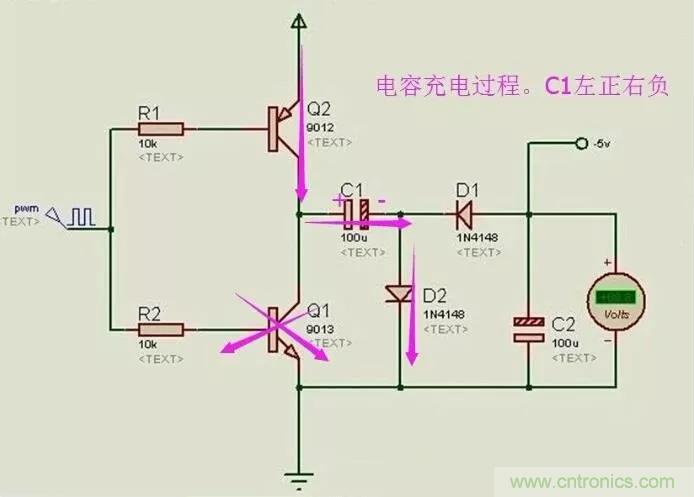

1、電容充電：當PWM為低電平時，Q2打開，Q1關閉，VCC通過Q2給C1充電
，充電回路是VCC-Q2-C1-D2-GND，C1上左正右負。

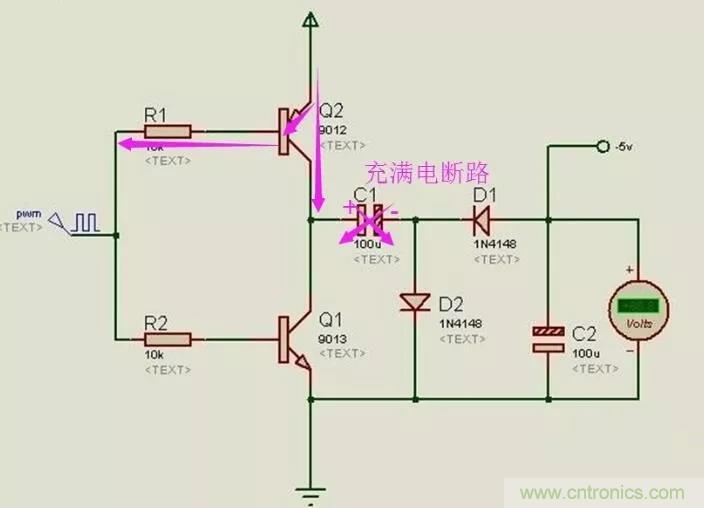

2
、電容C1充滿電。

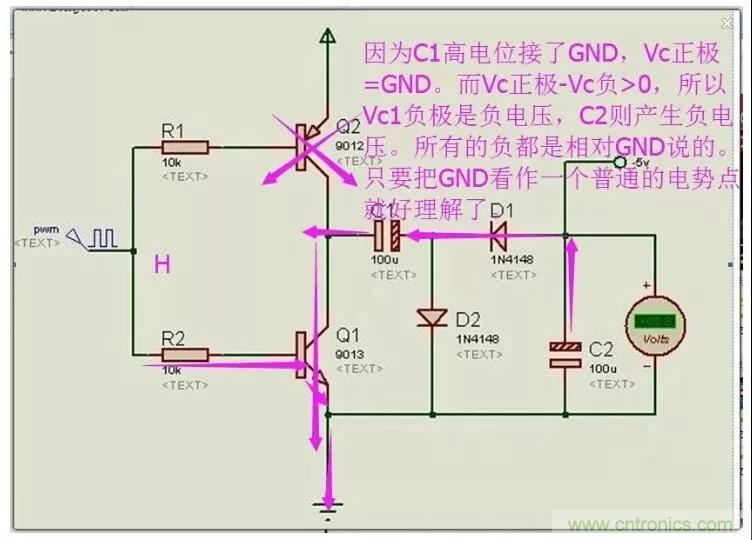

3、電容C1作為電源，C1高電勢極串聯在參考點。C1放電，從C2續流，產生負電壓。



當PWM為高電平時
，Q2關閉

，Q1打開
，C1開始放電
，放電回路是C1-C2-D1，這實際上也是對C2進行充電的過程。C2充好電後，下正上負，如果VCC的電勢為5點幾伏，就可以輸出-5V的電壓了。
