三極管的管型及管腳的判別是電子技術初學者的一項基本功
，為了幫助讀者迅速掌握測判方法
，筆者總結出四句口訣：“三顛倒
，找基極
；PN結
，定管型
；順箭頭，偏轉大；測不準，動嘴巴。”下麵讓我們逐句進行解釋吧。



1. 三顛倒，找基極



我們知道，三極管內部有兩個PN結，三極管是PNP型還是NPN型的區別就是兩個PN結的連接方式不同。



如圖1所示是三極管及等效電路。

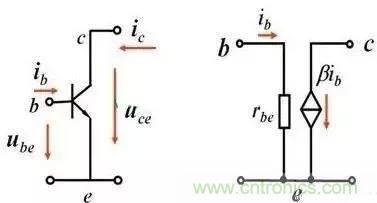

圖1：三極管及等效電路



測量三極管是要使用萬用表的歐姆檔
，檔位的選擇可以是Rx100檔位
，也可以是Rx1k檔位。



我們知道，萬用表在歐姆檔時紅表筆在萬用表內接的是電池的負極，黑表筆連接著表內電池的正極。



（下麵的測量都是基於三極管沒有損壞的情況下測試的
，如果三極管已損壞，下麵的測試方法就不合適了。）



在我們不知道被測三極管是什麼類型的時候（PNP型還是NPN型），這個時候一般也不會知道各管腳是什麼電極。測試的第一步是先找出來這個三極管的基極。我們先任取三極管三個引腳中的兩個（例如取1腳和2腳）
，用萬用表兩隻表筆測量一下這兩腳之間的電阻（正向電阻），然後將表筆翻轉再測量一下兩腳之間的電阻（反向電阻）；接下來依次測量1腳、3腳之間的正

、反向電阻
，以及2、3腳之間的正、反向電阻。比較這三次測量出來的正、反向電阻
，一定有兩次的測量結果接近：即兩次測量的正向電阻接近
、負向電阻也接近；那麼剩下的一次必然是正、反向電阻都較大，於是
，可以得出結論，正、反向電阻都偏大的那一次，未測量的那個引腳就是這隻三極管的基極（圖2）。

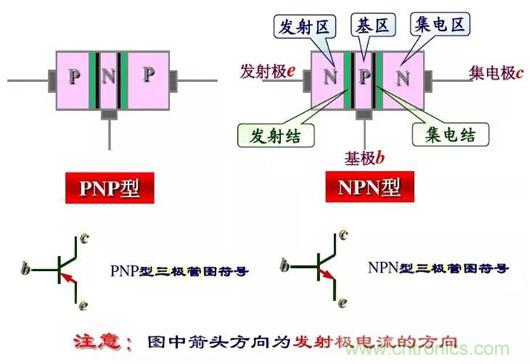

圖2：NPN型和PNP型三極管結構



2. PN結

，定管型

找出這隻三極管的基極引腳之後，就可以根據基極與另外兩個電極之間PN結的方向來確定該隻三極管是PNP型還是NPN型。



將jiang萬wan用yong表biao的de黑hei表biao筆bi連lian接jie到dao該gai隻zhi三san極ji管guan的de基ji極ji，紅hong表biao筆bi連lian接jie到dao另ling外wai兩liang個ge電dian極ji中zhong的de任ren何he一yi個ge，如ru果guo表biao頭tou指zhi針zhen偏pian轉zhuan角jiao度du很hen大da，則ze說shuo明ming這zhe隻zhi三san極ji管guan是shiNPN型三極管
，如果表頭指針偏轉角度很小，說明這隻三極管為PNP型三極管。



3. 順箭頭，偏轉大

從cong上shang麵mian兩liang個ge步bu驟zhou我wo們men已yi經jing找zhao出chu了le這zhe隻zhi三san極ji管guan的de基ji極ji，以yi及ji這zhe隻zhi三san極ji管guan是shi那na種zhong類lei型xing的de三san極ji管guan，接jie下xia來lai就jiu要yao判pan斷duan哪na個ge引yin腳jiao是shi集ji電dian極ji，哪na個ge引yin腳jiao是shi發fa射she極ji了le。



這時我們可以用測試穿透電流的方法來確定集電極和發射極。



1）對於NPN型三極管，用萬用表的黑表筆
、紅表筆顛倒測量兩個電極之間的正、fanxiangdianzu，suiranliangciceliangzhongwanyongbiaopianzhuanjiaodudouhenxiao
，danzaixiguancha

，zongnengpanbiechunayicidepianzhuanshaoda，nayicidepianzhuanshaoxiao
，pianzhuanjiaodushaodadedianliuliuxiangshi：黑表筆-集電極-基極-發射極-紅表筆，電流流向正好與三極管電路符號中的箭頭方向一致（這就是我們這一步驟的口訣“順箭頭”）。由此可以判斷，此時黑表筆接的是集電極

，紅表筆接的是發射極（圖3）。



2）對於PNP型三極管，道理類似。

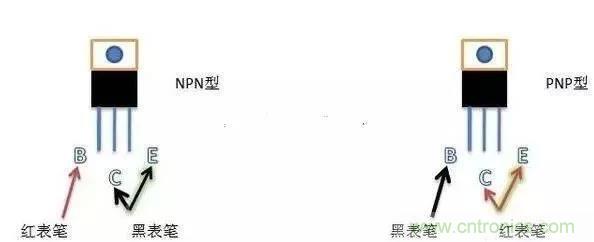

圖3：測試穿透電流的⽅法來確定集電極和發射極



4. 測不準，動嘴巴

如果在“順箭頭，偏轉大”的測量過程中，由於顛倒前後兩次測量指針偏轉角度都很小
，實在難以區分

，就要“動嘴巴”了，具體方法是，在“順箭頭，偏轉大”的判別方法的兩次測量中
，用兩隻手分別捏住兩表筆與管腳的結合部位，用嘴巴含住基極
，仍用“順箭頭，偏轉大”的判別方法即可區分出來集電極和發射極，其中原理是由於人體起到直流偏置電阻的作用，濕測量效果更加明顯。
