在(zai)使(shi)用(yong)三(san)相(xiang)交(jiao)流(liu)電(dian)動(dong)機(ji)時(shi)
，需(xu)要(yao)知(zhi)道(dao)所(suo)連(lian)接(jie)三(san)相(xiang)電(dian)源(yuan)的(de)相(xiang)序(xu)。若(ruo)相(xiang)序(xu)不(bu)正(zheng)確(que)
，則(ze)電(dian)動(dong)機(ji)的(de)旋(xuan)轉(zhuan)方(fang)向(xiang)將(jiang)與(yu)所(suo)需(xu)的(de)相(xiang)反(fan)，從(cong)而(er)導(dao)致(zhi)安(an)全(quan)事(shi)故(gu)。下麵電路的功能為檢測三相交流電源的相序，並在相序正確的前提下自動接通負載，若相序不正確則負載不工作。

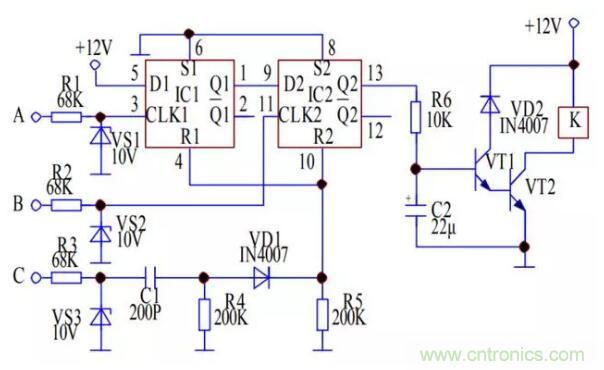

電路工作原理如下圖所示。





三相交流電經過降壓、整流後分別接入A、B、C三端
，A
、B兩端分別經過電阻器R1、R2和穩壓二極管VS1、VS2限幅
、整形後送至IC集成電路的2個時鍾脈衝信號端。若相序正確（即A
、B、C三相順序出現正脈衝），則IC集成電路的1腳和13腳均輸出高電平，使得VT1

、VT2導通，繼電器K線圈得電
，K的動合觸點閉合，用電設備開始工作。此時
，C端通過電阻器R3和穩壓管VS3向IC集成電路的複位端輸出複位信號，1腳和13腳輸出低電平，由於電容器C2上開始放電，使得三極管VT1、VT2繼續導通維持繼電器繼續得電，負載正常工作
，完成三相交流電一個周期的變化。若相序錯誤，則使得13腳保持低電平
，三極管VT1
、VT2截止，繼電器K的線圈失電，K的動合觸點斷開，用電設備停止工作。

​
