小係統工程師設計會選擇小巧、jiandanshiyongdefuzaikaiguanlaikongzhishixuhejianshaogonghao，danqueshichangbeiwufaqieduandaoguanfannao。kaiguanliangcedoukenenggongdianshi
，duankaikaiguanxuyaofangzhitouguotierjiguandaoguan。jibendeMOSFET開關是個單向開關
，不能阻斷兩個方向的電流。



如果您正在被這些問題困擾

，請看看SGM2564是如何阻止倒灌的。

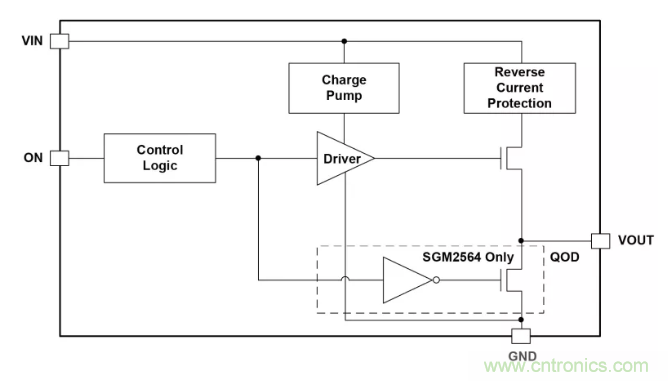

設計理念



SGM2564係列產品的開關襯底控製獨立於其它電路;在雙側電源條件下
，僅藉由ON引腳來控製接通和斷開可能在任何一側的電源、不管哪一側電壓較高。斷開開關時開關兩側的電壓在SGM2564襯底控製電路內競爭
、互鎖，襯底被自動連接到低電壓一側、阻斷電流通過。SGM2564的這一特點適合用於脈衝供電
、電容保持的場景和象利用HDMI連接互操作那樣係統局部被外來供電啟動的場景。



SGM2564係列產品有浪湧電流抑製功能。接通負載瞬間
，如果不加專門控製，對負載側電容的快速充電導致電流浪湧、相當於瞬間被電容短路。電流的浪湧可引起源側電壓跌落，嚴重時致使宿主功能紊亂。SGM2564係列產品有兩種浪湧抑製方式可選;一是電壓軟啟動、即以受控的速度慢慢提升輸出電壓直到徹底接通，二是漸增恒流啟動、限(xian)製(zhi)啟(qi)動(dong)過(guo)程(cheng)輸(shu)出(chu)到(dao)負(fu)載(zai)的(de)電(dian)流(liu)。第(di)一(yi)種(zhong)方(fang)式(shi)有(you)利(li)於(yu)避(bi)免(mian)啟(qi)動(dong)過(guo)程(cheng)中(zhong)出(chu)現(xian)電(dian)壓(ya)回(hui)溝(gou)，如(ru)果(guo)負(fu)載(zai)在(zai)這(zhe)過(guo)程(cheng)中(zhong)突(tu)然(ran)變(bian)大(da)
，輸(shu)出(chu)電(dian)流(liu)僅(jin)受(shou)短(duan)路(lu)保(bao)護(hu)電(dian)流(liu)水(shui)平(ping)限(xian)製(zhi);它適合大儲能電容負載和隨電源接入啟動的應用電路。第二種方式對電源衝擊最小，由其恒流電流決定;它適合源側供應能力有限的應用，但它在輸出電壓上升過程中可能因負載啟動引起回溝。



SGM2564係列產品的工作電壓範圍低至1 V，適合寬電壓範圍的物聯網終端產品和便攜設備設計。其超低靜態功耗助力實現綠色環保。



產品特性

● 超小封裝尺寸WLCSP-1.45×0.95-6B

● 工作電壓：1V至5.5V

● 超低導通電阻，VIN= 3.3V時
，RON= 16mΩ(TPY)，支持4A(MAX)電流能力

● 較低的待機電流：180nA(TYP)

● 支持低電壓係統，滿足各種小電池係統的供電要求

● 工作溫度範圍為擴展工業溫度-40℃到+85℃



典型應用電路
