IGBT 模塊上有一個“續流二極管”。它有什麼作用呢
？

答：當 PWM 波輸出的時候
，它是維持電機內的電流不斷用的。

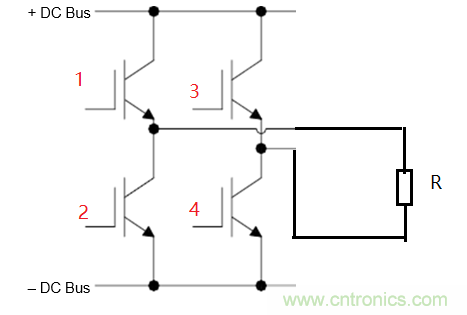

在說明變頻器逆變原理的時候，用的一個電阻做負載。







電dian阻zu做zuo負fu載zai，它ta上shang麵mian的de電dian流liu隨sui著zhe電dian壓ya有you通tong斷duan而er通tong斷duan，上shang圖tu所suo示shi的de原yuan理li沒mei有you問wen題ti。但dan變bian頻pin器qi實shi際ji是shi要yao驅qu動dong電dian機ji的de，接jie在zai電dian機ji的de定ding子zi上shang麵mian，定ding子zi是shi一yi組zu線xian圈quan繞rao成cheng的de，就jiu是shi“電感”。



電感有一個特點：它的內部的電流不能進行突變。所以當采用 PWM 波輸出電壓波形時，加在電機上的電壓就是“斷斷續續”的
，這樣電機內的電流就會“斷斷續續”的
，這就給電機帶來嚴重的後果：由於電感斷流時，會產生反電動勢，這個電動勢加在 IGBT 上麵，對 IGBT 會有損害。解決的辦法：在 IGBT 的 CE 極上並聯“續流二極管”。有了這個續流二極管，電機的電流就是連續的。



具體怎麼工作的呢
？

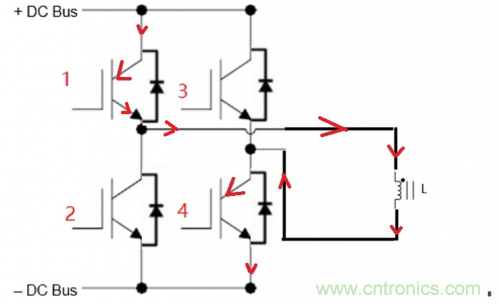

如下圖，負載上換成了一個電感 L。當 1/4 開通時，電感上會有電流流過。







然後 PWM 波控製 1/4 關斷，這樣上圖中標箭頭的這個電路中就沒有電流流過。由於電感 L 接(jie)在(zai)電(dian)路(lu)中(zhong)，電(dian)感(gan)的(de)特(te)性(xing)，電(dian)流(liu)不(bu)能(neng)突(tu)然(ran)中(zhong)斷(duan)，所(suo)以(yi)電(dian)感(gan)中(zhong)此(ci)時(shi)還(hai)有(you)電(dian)流(liu)流(liu)過(guo)，同(tong)時(shi)因(yin)為(wei)電(dian)路(lu)上(shang)電(dian)流(liu)中(zhong)斷(duan)了(le)，導(dao)致(zhi)它(ta)會(hui)產(chan)生(sheng)一(yi)個(ge)反(fan)電(dian)動(dong)勢(shi)

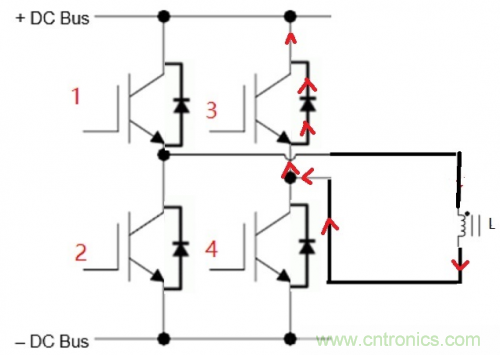

，這(zhe)個(ge)反(fan)電(dian)動(dong)勢(shi)將(jiang)通(tong)過(guo) 3 的續流二極管加到正極上，由於正極前麵有濾波電容，這個反電動勢可以對電容進行充電。這樣，正極的電壓也不會上升。如下圖：







坦白說，上麵的這個解釋節我寫得不是很有信心，我希望有高人出來指點一下。歡迎朋友在評論中留言。



我會在後麵寫《變頻器的輸出電流》一節中，通過實際的電流照片，驗證這個二極管的作用。



現在來解釋在《變頻器整流部分元件》中說

，在《電流整流的方式分類》中講的“也可以用 IGBT 進行整流”有問題的。



IGBT,通常就是一個元件，它不帶續流二極管。即是這個符號：

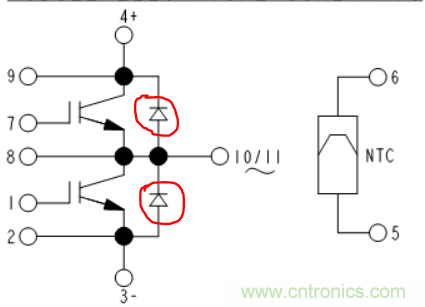

商用 IGBT 模塊，都是將“IGBT+續流二極管”集成在一個整體部件中，即下麵的這個符號。







在工廠中，我們稱這個整體部件叫 IGBT，不會說“IGBT 模塊”。



我們可以用“IGBT 模塊”搭接一個橋式整流電路，利用它的續流二極管實現整流。



這樣
，我們說：IGBT 也可以進行整流
，也沒有錯。但它的實質
，還是用的二極管實現了整流。



既然是用了“IGBT 模塊”上的“續流二極管”整流，為什麼不直接用“二極管”呢
？



答案是：這一種設計是利用“IGBT”的通斷來治理變頻器工作時產生的“諧波”，這個原理以後寫文再講。
