經過短暫延時後，它將RD和CLK信號置1，且發送緩存器的數據字節輸出（出現在D0-D7）在IC2的輸出被鎖存。一旦數據傳輸完成且如果發送緩存器為空
，RXF返回邏輯1。這意味著沒更多數據可用。此舉，又將RD置為邏輯0
，以便能進一步傳輸數據。

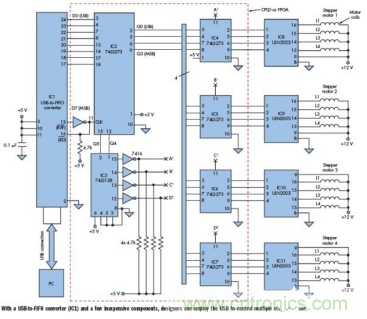

鎖存數據低4位（IC2的Q0-Q3）驅動其它4個8D觸發器（74LS273），而Q4和Q5控製3/8譯碼器（IC3）。在反向後，譯碼器的輸出（A‘
、B’、C‘、D’）作為IC4-IC7的時鍾。達林頓陣列驅動器（IC8-IC11）放大IC4-IC7的輸出
，以便它們可驅動步進電機線圈。這樣
，通過向IC1寫入一個正確字節，PC可選擇4個步進電機之一並如願驅動其電機線圈。



例如
，當PC向USB轉FIFO模塊發送數據0x0A時，步進電機1被選且其線圈以L1 L2 L3 L4 = 1 0 1 0的模式得電。為使步進電機1前轉一步，PC發送的下一個字節是0x09；若想使其反轉，PC發送0x06。



表中列出的是控製4個步進電機以全步運行的字節值。通過適當變化，用戶可以半步和微步操控電機。數據字節寫入的速率——也即，連續數據的寫入間隔——控製步進電機的速度。



除電流放大器和USB-FIFO轉換器外，分立器件可用CPLD/FPGA實現。可以多種方式開發電機控製軟件。你可采用C或VB或類似LabVIEW等圖形程序。若采用與IC1一道提供的VCP（虛擬COM端口）驅動器軟件（免費下載），應用程序將視USB步進電機控製器模塊為另一個COM口。但
，設置波特率的指令將被忽略且數據將以最快的速度被發送（而不管應用的波特率設置）。你還可采用Windows提供的D2XX直接驅動器，這樣，你就可直接控製各項操作
，比如“FIFO_寫”等。



為對電路功能進行基本測試
，你既可利用提供的DLPTEST應用軟件或簡單借助諸如Hyperterminal等串口程序來不斷發送所需字節。在此展示的設計采用12和5V外接電源。所以，你必須留意，當關閉PC或USB集線器（若使用）時，USB總線內的電流也被關斷。
