【導讀】當在音頻範圍內的頻率下工作時，某些表麵貼裝電容器會表現出噪聲。最近的設計使用10μF
，35V X5R 1206陶瓷電容器，該電容器會產生明顯的聲音噪聲。要使這樣的板靜音，可以使用Murata和Kemet等製造商的聲學靜音電容器。

傳統上在高壓功率晶體的設計中，采用矽材料的功率晶體要達到低通態電阻，必須采用超級結技術（superjunction），利用電荷補償的方式使磊晶層（Epitaxial layer）內的垂直電場分布均勻，有效減少磊晶層厚度及其造成的通態電阻。但是采用超級結技術的高壓功率晶體，其最大耐壓都在 1000V 以(yi)下(xia)。如(ru)果(guo)要(yao)能(neng)夠(gou)耐(nai)更(geng)高(gao)的(de)電(dian)壓(ya)，就(jiu)必(bi)須(xu)采(cai)用(yong)碳(tan)化(hua)矽(gui)材(cai)料(liao)來(lai)製(zhi)造(zao)功(gong)率(lv)晶(jing)體(ti)。以(yi)碳(tan)化(hua)矽(gui)為(wei)材(cai)料(liao)的(de)功(gong)率(lv)晶(jing)體(ti)，在(zai)碳(tan)化(hua)矽(gui)的(de)高(gao)臨(lin)界(jie)電(dian)場(chang)強(qiang)度(du)之(zhi)下(xia)，即(ji)使(shi)相(xiang)同(tong)耐(nai)壓(ya)條(tiao)件(jian)之(zhi)下(xia)，其(qi)磊(lei)晶(jing)層(ceng)的(de)厚(hou)度(du)約(yue)為(wei)矽(gui)材(cai)料(liao)的(de) 1/10，進而其所造成的通態電阻能夠有效被降低，達到高耐壓低通態電阻的基本要求。

在矽材料的高壓超級結功率晶體中，磊晶層的通態電阻占總通態電阻的 90%以上。所以隻要減少磊晶層造成的通態電阻
，就能有效降低總通態電阻值
；而碳化矽功率晶體根據不同耐壓等級，通道電阻（Channel resistance， Rch）占總通態電阻的比值也有所不同。

例如在 650V 的碳化矽功率晶體中
，通道電阻（ Channel resistance，Rch）占總通態電阻達 50%以上
，因此要有效降低總通態電阻最直接的方式就是改善通道電阻值。 由通道電阻的公式，如式（1）可以觀察到

，有效降低通道電阻的方法有幾個方向：減少通道長度 L、減少門極氧化層厚度 dox、提高通道寬度 W、提高通道的電子遷移率 μch、降低通道導通閾值電壓 VT，或者提高驅動電壓 VGS。然而幾種方法又分別有自身的限製。

1.減少通道長度 L，就必須考慮 DIBL 效應

2.減少門極氧化層厚度 dox，會造成門極氧化層的可靠度問題

3.提高通道寬度 W
，必須增加功率晶體的麵積，使成本增加

4.提高驅動電壓 VGS，會造成門極氧化層的可靠度問題

5.降低通道導通閾值電壓 VT，會造成應用上可能的誤導通現象

6.提高通道的電子遷移率 μch來改善功率晶體的通道通態電阻，但是必須從晶體平麵

（crystal plane）選用及製程上著手

實際上利用提高通道的電子遷移率 μch來lai改gai善shan功gong率lv晶jing體ti的de通tong道dao通tong態tai電dian阻zu，不bu僅jin是shi從cong製zhi程cheng上shang做zuo調tiao整zheng，更geng是shi從cong晶jing體ti平ping麵mian的de選xuan擇ze上shang做zuo出chu選xuan擇ze。在zai目mu前qian已yi量liang產chan的de增zeng強qiang型xing碳tan化hua矽gui功gong率lv晶jing體ti的de晶jing粒li（die）結構來看，大致上可以分為二種
，平麵式（planar）以及溝槽式（trench），如圖 1 所示。

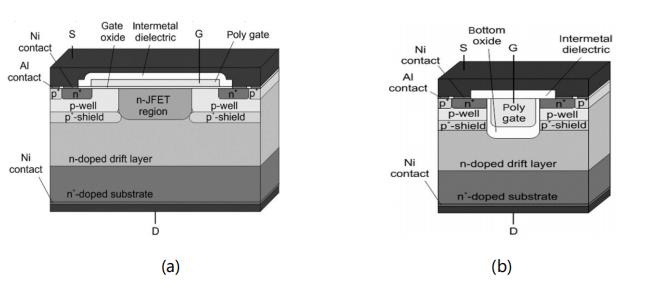

圖 1 碳化矽功率晶體的結構：（a）平麵式（b）溝槽式

這(zhe)兩(liang)種(zhong)不(bu)同(tong)形(xing)式(shi)的(de)結(jie)構(gou)差(cha)異(yi)不(bu)僅(jin)僅(jin)在(zai)於(yu)是(shi)否(fou)以(yi)內(nei)嵌(qian)的(de)形(xing)式(shi)製(zhi)造(zao)而(er)成(cheng)，更(geng)主(zhu)要(yao)的(de)差(cha)異(yi)在(zai)於(yu)功(gong)率(lv)晶(jing)體(ti)的(de)通(tong)道(dao)是(shi)由(you)不(bu)同(tong)的(de)碳(tan)化(hua)矽(gui)晶(jing)體(ti)平(ping)麵(mian)製(zhi)成(cheng)。矽(gui)材(cai)料(liao)是(shi)由(you)純(chun)矽(gui)所(suo)組(zu)成(cheng)，但(dan)是(shi)碳(tan)化(hua)矽(gui)材(cai)料(liao)會(hui)依(yi)照(zhao)不(bu)同(tong)的(de)原(yuan)子(zi)排(pai)列(lie)而(er)有(you)著(zhe)不(bu)同(tong)的(de)晶(jing)體(ti)平(ping)麵(mian)。傳(chuan)統(tong)上(shang)平(ping)麵(mian)式(shi)結(jie)構(gou)會(hui)采(cai)用(yong)<0001>的矽平麵（Si-face）製作通道，而溝槽式結構功率晶體采用<1120>的晶體平麵做為功率晶體的通道
，根據實測結果，采用<1120>晶體平麵時能夠有效利用其較高的電子遷移率，達到低的通態電阻。

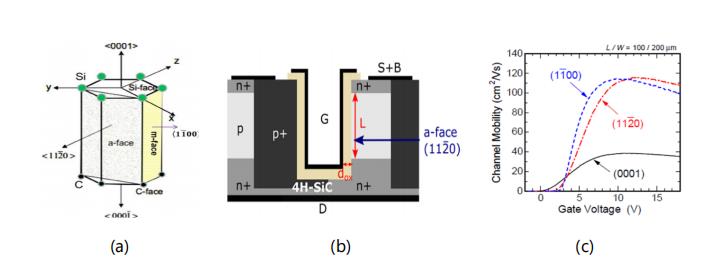

圖 2 （a）碳化矽功率晶體的晶體平麵（b）溝槽式功率晶體采用的晶體平麵

（c）<1120>晶體平麵的高電子遷移率

值得一提的是
，在平麵式碳化矽功率晶體製造通道采用的<0001>矽gui平ping麵mian中zhong

，受shou到dao晶jing體ti缺que陷xian程cheng度du較jiao高gao

，造zao成cheng電dian子zi遷qian移yi率lv較jiao低di及ji產chan生sheng較jiao高gao的de通tong道dao電dian阻zu。要yao克ke服fu這zhe個ge問wen題ti，在zai設she計ji上shang會hui使shi用yong較jiao薄bo的de門men極ji氧yang化hua絕jue緣yuan層ceng，使shi其qi具ju有you較jiao低di的de門men極ji閾yu值zhi電dian壓ya（~2V），進jin而er降jiang低di通tong道dao電dian阻zu
，這zhe也ye是shi平ping麵mian式shi結jie構gou功gong率lv晶jing體ti的de特te征zheng之zhi一yi。在zai實shi際ji應ying用yong時shi
，會hui建jian議yi用yong戶hu在zai設she計ji驅qu動dong電dian路lu時shi，截jie止zhi時shi驅qu動dong電dian壓ya采cai用yong負fu電dian壓ya，以yi避bi免mian驅qu動dong時shi的de錯cuo誤wu操cao作zuo造zao成cheng功gong率lv晶jing體ti燒shao毀hui。反fan之zhi，在zai溝gou槽cao式shi結jie構gou的de碳tan化hua矽gui功gong率lv晶jing體ti因yin其qi具ju有you較jiao高gao的de門men極ji閾yu值zhi電dian壓ya（>4V）
，無論哪一種電路結構
，都不需要使用負電壓驅動。

如上所述，碳化矽材料具有高臨界電場強度
，采用碳化矽做為高壓功率晶體材料的主要考量之一
，是在截止時能夠以矽材料 1/10 的de磊lei晶jing層ceng厚hou度du達da到dao相xiang同tong的de耐nai壓ya。但dan在zai實shi際ji上shang功gong率lv晶jing體ti內nei的de門men極ji氧yang化hua絕jue緣yuan層ceng電dian壓ya強qiang度du，限xian製zhi了le碳tan化hua矽gui材cai料liao能neng夠gou被bei使shi用yong的de最zui大da臨lin界jie電dian場chang強qiang度du，這zhe是shi因yin為wei門men極ji氧yang化hua絕jue緣yuan層ceng的de最zui大da值zhi僅jin有you 10MV/cm。按高斯定律推算，功率晶體內與門極氧化絕緣層相鄰的碳化矽所能使用的場強度僅有 4MV/cm，如圖 3 所(suo)示(shi)。碳(tan)化(hua)矽(gui)材(cai)料(liao)的(de)場(chang)強(qiang)度(du)越(yue)高(gao)，對(dui)門(men)極(ji)氧(yang)化(hua)絕(jue)緣(yuan)層(ceng)造(zao)成(cheng)的(de)場(chang)強(qiang)度(du)就(jiu)越(yue)高(gao)，對(dui)功(gong)率(lv)晶(jing)體(ti)可(ke)靠(kao)度(du)的(de)挑(tiao)戰(zhan)就(jiu)越(yue)大(da)。因(yin)此(ci)在(zai)碳(tan)化(hua)矽(gui)材(cai)料(liao)臨(lin)界(jie)電(dian)場(chang)強(qiang)度(du)的(de)限(xian)製(zhi)，使(shi)功(gong)率(lv)晶(jing)體(ti)的(de)設(she)計(ji)者(zhe)必(bi)須(xu)采(cai)用(yong)不(bu)同(tong)於(yu)傳(chuan)統(tong)的(de)溝(gou)槽(cao)式(shi)功(gong)率(lv)晶(jing)體(ti)結(jie)構(gou)，在(zai)能(neng)夠(gou)達(da)到(dao)更(geng)低(di)碳(tan)化(hua)矽(gui)材(cai)料(liao)場(chang)強(qiang)度(du)下(xia)

，盡(jin)可(ke)能(neng)減(jian)少(shao)門(men)極(ji)氧(yang)化(hua)絕(jue)緣(yuan)層(ceng)的(de)厚(hou)度(du)，以(yi)降(jiang)低(di)通(tong)道(dao)電(dian)阻(zu)值(zhi)。在(zai)可(ke)能(neng)有(you)效(xiao)降(jiang)低(di)碳(tan)化(hua)矽(gui)材(cai)料(liao)臨(lin)界(jie)電(dian)場(chang)強(qiang)度(du)的(de)溝(gou)槽(cao)式(shi)碳(tan)化(hua)矽(gui)功(gong)率(lv)晶(jing)體(ti)結(jie)構(gou)
，如(ru)英(ying)飛(fei)淩(ling)的(de)非(fei)對(dui)稱(cheng)溝(gou)槽(cao)式(shi)（Asymmetric Trench）結構或是羅姆的雙溝槽式（Double

trench）結構，都是能夠在達到低通態電阻的條件之下，維持門極氧化絕緣層的厚度，因門極氧化絕緣層決定了它的可靠度。

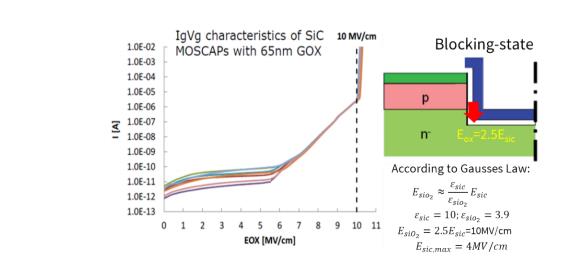

圖 3 門極氧化層場強度限製了功率晶體內碳化矽材料的場強度

圖 4 碳化矽功率晶體結構

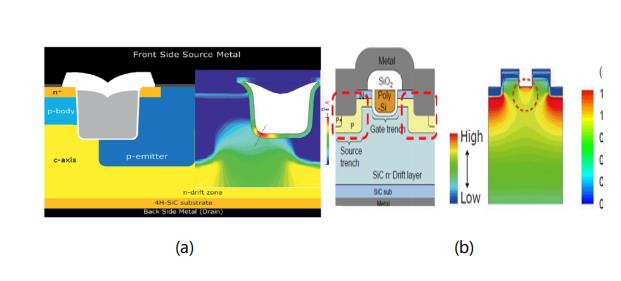

（a）英飛淩的非對稱溝槽式結構 （b）羅姆的雙溝槽式結構

門men極ji氧yang化hua絕jue緣yuan層ceng的de電dian場chang強qiang度du挑tiao戰zhan不bu僅jin來lai自zi碳tan化hua矽gui材cai料liao的de影ying響xiang
，也ye來lai自zi門men極ji氧yang化hua絕jue緣yuan層ceng它ta本ben身shen。矽gui材cai料liao在zai被bei製zhi造zao半ban導dao體ti的de過guo程cheng中zhong經jing過guo蝕shi刻ke及ji氧yang化hua作zuo用yong，可ke以yi產chan生sheng厚hou度du相xiang對dui均jun勻yun、雜(za)質(zhi)少(shao)的(de)門(men)極(ji)氧(yang)化(hua)層(ceng)。但(dan)在(zai)碳(tan)化(hua)矽(gui)材(cai)料(liao)經(jing)過(guo)蝕(shi)刻(ke)及(ji)氧(yang)化(hua)作(zuo)用(yong)後(hou)，除(chu)了(le)產(chan)生(sheng)門(men)極(ji)氧(yang)化(hua)絕(jue)緣(yuan)層(ceng)外(wai)，尚(shang)有(you)不(bu)少(shao)的(de)雜(za)質(zhi)及(ji)碳(tan)

，這(zhe)些(xie)雜(za)質(zhi)及(ji)碳(tan)會(hui)影(ying)響(xiang)門(men)極(ji)氧(yang)化(hua)層(ceng)的(de)有(you)效(xiao)厚(hou)度(du)及(ji)碳(tan)化(hua)矽(gui)功(gong)率(lv)晶(jing)體(ti)的(de)可(ke)靠(kao)度(du)，如(ru)圖(tu) 5 所示。

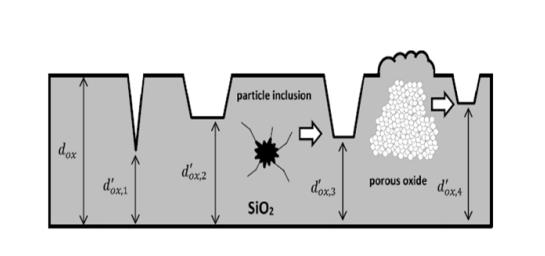

圖 5 碳化矽門極氧化絕緣層受雜質影響造成有效厚度改變

考kao慮lv到dao門men極ji氧yang化hua層ceng厚hou度du對dui碳tan化hua矽gui功gong率lv晶jing體ti可ke靠kao度du的de影ying響xiang，在zai門men極ji氧yang化hua層ceng的de設she計ji上shang必bi需xu考kao慮lv這zhe些xie可ke能neng影ying響xiang門men極ji氧yang化hua層ceng有you效xiao厚hou度du的de因yin素su。除chu了le采cai用yong更geng厚hou的de門men極ji氧yang化hua層ceng設she計ji以yi提ti高gao碳tan化hua矽gui的de可ke靠kao性xing之zhi外wai，還hai要yao針zhen對dui門men極ji氧yang化hua層ceng進jin行xing遠yuan超chao出chu額e定ding門men極ji電dian壓ya的de長chang時shi間jian電dian壓ya測ce試shi。如ru圖tu 6 所示，VGUSE是門極電壓建議值，VGMAX 是額定門極電壓最大值，隨著時間推移增加門極電壓值，直到所有的功率晶體門極都燒毀失效。 caiyongzheyangdemenjiceshi，keyijiancechumenjiyanghuacenghuizaibutongdedianyaxiachanshengshixiao。yibanlaishuo，zaijiaodidianyaxiashixiaoshiyouyushangshuzazhizaochengyouxiaomenjihoudujianshaodewaizaiquexian（extrinsic defect）;而在較高電壓下的失效被稱為本質缺陷（Intrinsic defect）），是來自 F-N 隧穿效應（Fowler-Nordheim tunneling）的作用，或是門極氧化層超過其最大電場 10MV/cm。

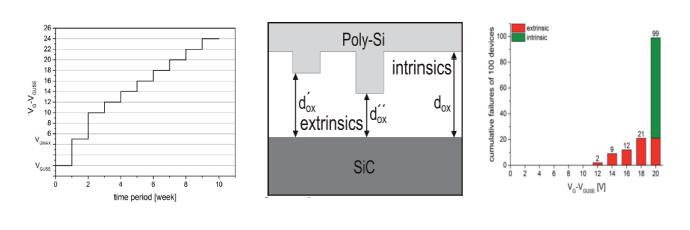

圖 6 碳化矽門極氧化層可靠度測試及其本質缺陷及非本質缺陷示意圖

碳化矽功率晶體的另一項設計挑戰就是門極閾值電壓的不穩定性（threshold voltageinstability）。門men極ji閾yu值zhi電dian壓ya的de不bu穩wen定ding性xing
，會hui影ying響xiang碳tan化hua矽gui功gong率lv晶jing體ti的de可ke靠kao度du。如ru果guo碳tan化hua矽gui功gong率lv晶jing體ti的de閾yu值zhi電dian壓ya往wang上shang，會hui造zao成cheng功gong率lv晶jing體ti的de通tong態tai電dian阻zu值zhi及ji導dao通tong損sun耗hao增zeng加jia；fanzhi，ruguotanhuaguigonglvjingtideyuzhidianyawangxia
，huizaochenggonglvjingtiyichanshengwudaotongershaohui。menjiyuzhidianyadebuwendingxingyouliangzhongxianxiang
，kehuifuxingyuzhidianyazhihouzuoyong（Reversible threshold voltagehysteresis） 及不可回複型的閾值電壓漂移（threshold voltage drift）；門極閾值電壓的不穩定性來自於門極氧化層及碳化矽的介麵間存在缺陷（trap）
，如同對介麵間的電容進行充放電，而門極電壓驅動過程造成電子或電洞被捕獲，從而形成閾值電壓的滯後作用。

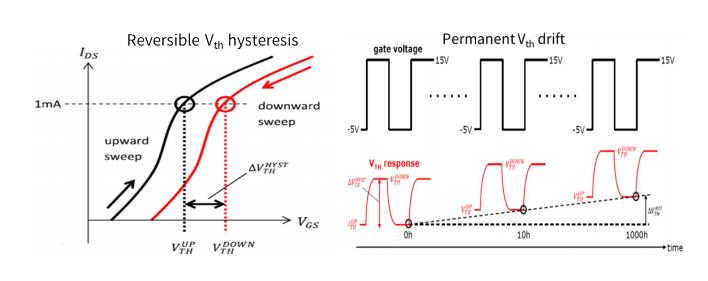

圖 7 碳化矽功率晶體門極閾值電壓的滯後作用及偏移

如式（2）

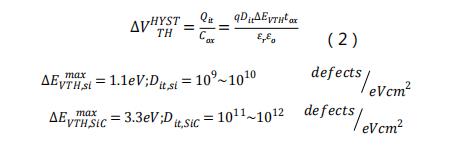

，閾值電壓滯後作用是由門極氧化層接麵的缺陷密度（Density of defect）及材料的帶隙（bandgap）所決定。相比於矽材料，碳化矽的材料缺陷密度比矽材料缺陷密度高 1000~10000 倍；而碳化矽的帶隙約為矽的 3 倍，因而造成碳化矽功率晶體的閾值電壓滯後作用在未經處理之前
，高達數伏特（V）之多，而矽材料隻有數毫伏特（mV）。這也是電源供應器設計者在使用碳化矽功率晶體時所必須注意的考量重點之一。

碳化矽功率晶體在門極氧化層及碳化矽之間的電荷分布可簡單化區分為固定式電荷（
