熱敏電阻線性化電流限製
發布時間:2023-01-31 責任編輯:lina
【導讀】降壓型DC-DC轉換器設計的最新進展已經消除了檢流電阻,而是用壓降代替低側MOSFET(同步整流器)兩端。這種拓撲結構節省了檢測電阻的成本和空間,並適度提高了效率。然而,新方法提出的一個折衷方案是電流限製值,該值主要由MOSFET的導通電阻決定,而導通電阻與溫度高度相關。
包含熱敏電阻的阻性網絡用於對DC-DC轉換器的限流輸入(ILIM)進行溫度補償。
降壓型DC-DC轉換器設計的最新進展已經消除了檢流電阻,而是用壓降代替低側MOSFET(同步整流器)兩端。這種拓撲結構節省了檢測電阻的成本和空間,並適度提高了效率。然而,新方法提出的一個折衷方案是電流限製值,該值主要由MOSFET的導通電阻決定,而導通電阻與溫度高度相關。
幸運的是,新的DC-DC轉(zhuan)換(huan)器(qi)提(ti)供(gong)了(le)一(yi)個(ge)引(yin)腳(jiao),允(yun)許(xu)調(tiao)整(zheng)限(xian)流(liu)閾(yu)值(zhi)。通(tong)過(guo)根(gen)據(ju)溫(wen)度(du)改(gai)變(bian)此(ci)閾(yu)值(zhi),可(ke)以(yi)對(dui)電(dian)路(lu)的(de)輸(shu)出(chu)電(dian)流(liu)限(xian)值(zhi)進(jin)行(xing)溫(wen)度(du)補(bu)償(chang)。使(shi)用(yong)熱(re)敏(min)電(dian)阻(zu)即(ji)可(ke)輕(qing)鬆(song)完(wan)成(cheng)該(gai)任(ren)務(wu),如(ru)圖(tu)1所示。

圖1.這種阻性網絡溫度補償DC-DC轉換器的限流輸入(ILIM)。
U1的ILIM輸入的線性輸入範圍為0.5V至2.0V,分別對應於50mV至200mV的限流門限。對於默認限流設置(100mV),電路在+25°C時具有7.5A電流限值。 然而,如圖2所示,-40°C時的限值範圍為9A至+85°C時的6A。

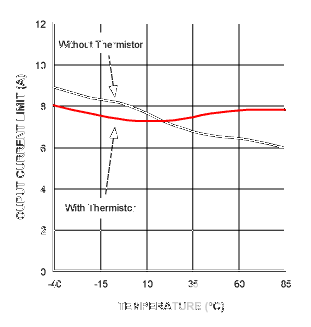

圖2.圖1電路的輸出電流限值隨溫度的關係,在ILIM輸入端有和沒有熱敏電阻補償。
該設計的目的是使用基於熱敏電阻的補償電路來消除U1的溫度變化。圖1描述了幾種可能的電阻/熱敏電阻拓撲之一。首先,選擇並表征熱敏電阻。R1用於線性化熱敏電阻,而選擇R2和R3,使V的斜率和截距伊利姆與溫度相比,直接補償電流限值的溫度變化。
校正後的輸出特性(圖2)所示曲線是熱敏電阻固有的。雖然不是完全平坦的,但校正後的坡度比原來的坡度有了很大的改進,足以滿足我們的目的。(ninkeyishiyongbutongderemindianzuhuoduogeremindianzulaishixiangengjingquedebuchang。gaidianluzaishiwenhuojiaolengdewenduxiatigonggenggaodedianliuxianzhi,tongshizaijiaogaowenduxiamanzuqiguige。
